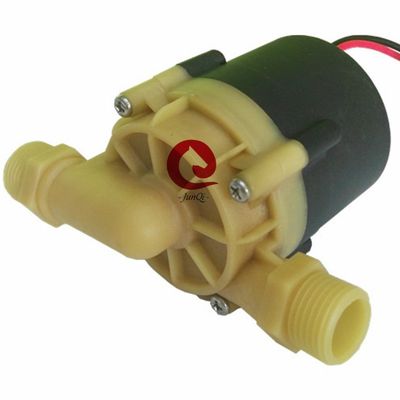

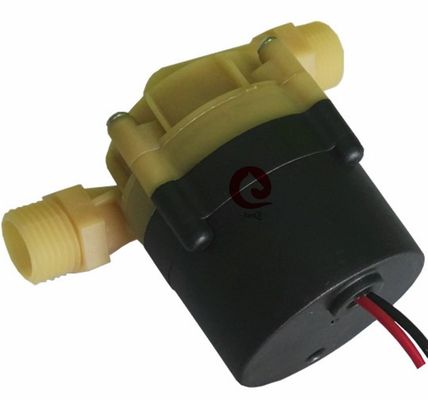

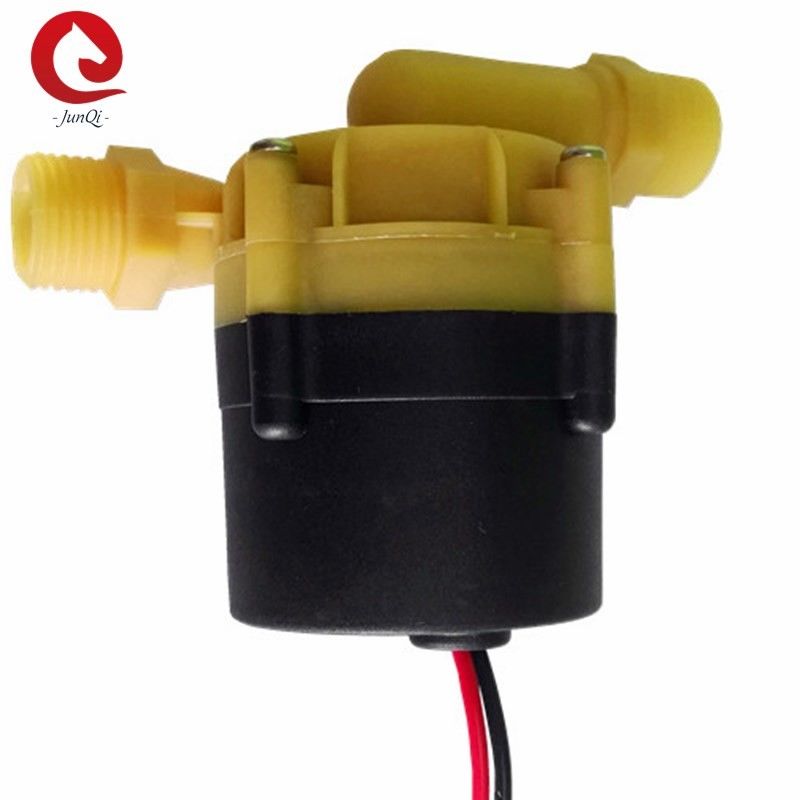

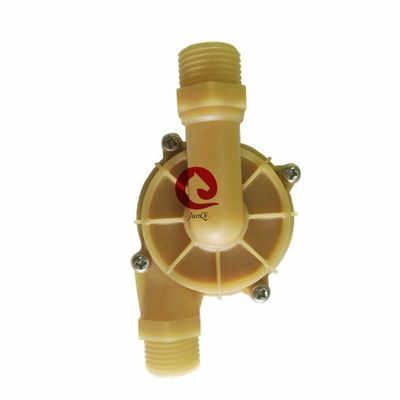

Piccolo 12V/24V velocità fissa senza spazzole motore a corrente continua pompa d'acqua apparecchiature laser pompa d'acqua di raffreddamento

JQ-P6202 pompa d'acqua centrifuga a corrente continua senza spazzole per scaldabagno elettrico

Pompa d'acqua a corrente continua senza spazzole industriale serie JQ-P6202

Impulso/circolazione/frequenza variabile/basso rumore/centrifugocontrollo pompa/PWM

■ Applicazioni

1: Circolazione dell'acqua per riscaldamento solare
2: attrezzature per la depurazione dell'acqua
3: macchine per l'acqua potabile
4: Dispensatore automatico di acqua
5: attrezzature per il raffreddamento ad acqua
6: raffreddamento del motore
7: raffreddamento di apparecchiature di riscaldamento
8: Torri di raffreddamento
9: Paesaggio dell'irrigazione

■ Caratteristiche
◆ Pompa centrifuga
◆ Trasmissione della forza magnetica (struttura della pompa a scudo)
◆ Motore a corrente continua senza spazzole ad alta efficienza, basso consumo di energia, elevata efficienza, lunga durata di vita.
◆ con un'ampia gamma di temperature di esercizio
◆ Controllo della velocità del segnale PWM
◆ Con controllo del flusso costante
◆ Protezione contro la polarità inversa (facoltativo)
◆ Protezione contro il secco (facoltativo)
◆ Protezione da sovra tensione e sovra corrente
◆ sovraccarico, protezione contro la temperatura

■ Descrizione tecnica (parti a contatto con il liquido)
Alloggiamento della testina: PK+GF
Impeller: PPE+GF
Cavità dello scudo: PK+GF
Manica dell'albero: materiali compositi in resina di carbonio/manica in ceramica
Asse: asse in ceramica/asse in acciaio inossidabile
Anello di tenuta: EPDM

■ Dispositivo di guida (compreso il motore)
Elettromagneti motori: stampaggio magnetico in plastica
Fabbricazione a partire da prodotti di acciaio inossidabile
Motore di guida: motore senza spazzole
Cornice del filo del motore: PPA+GF (nero)
Cassa della pompa: PPS+GF ((resistenza ai raggi UV)
Fabbricazione a partire da acciaio inossidabile SUS 304
Cerchio di supporto: acciaio inossidabile US 304+ anello di gomma smorfiante
impermeabile in base alla classificazione IP65 (en60529)
Cablaggio: 3 condotti / il connettore impermeabile è opzionale
Diametro dell'ugello:20.5 mm (diametro interno:14.5 mm)

■ Specificativi del modello

JQ-P6202-2Pin 24 V

■ istruzioni di montaggio
Le pompe della serie JQ-P6202 sono pompe centrifughe che richiedono un riempimento preliminare,
La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, o la pompa pre-riempita prima dell'accensione.

1: la pompa non deve funzionare a secco, anche se può funzionare a secco per 30 secondi (dopo 30 secondi di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco farà rumore,anche aumentare l'abrasione dell'albero e della manica dell'albero.

2: Utilizzare il tubo a filo di diametro raccomandato per collegare l'ingresso della pompa, se si utilizza un'ingresso della pompa di tubo di diametro inferiore.l'aria esterna entra più facilmente nella pompa attraverso il condotto, si farà il deprezzamento delle prestazioni della pompa, e anche le bolle d'aria causare danni alla pompa.

3: vista dalla direzione di ingresso della pompa, la rotazione dell'impellatore avviene nel senso orario (cfr. freccia sulla porta di uscita).

4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).

5: Per evitare il secco (l'aria si blocca nella girante), l'uscita della pompa d'acqua deve essere verticale o nella parte superiore della girante (cfr. figura 1).

6: il tubo di connessione deve essere montato verticalmente (o senza gomito in 20 cm) per rendere facile lo scarico dell'aria, il tubo di uscita non deve essere utilizzato a meno di 90 gradi gomito (cfr. figura 2).

7: Non può essere utilizzato l' acqua di mare o altri pesanti inquinamenti con liquido di impurità a granello grande come mezzo liquido.

figura 1 figura 2 figura 3

■ Parametro di temperatura
Temperatura media del liquido: -25°C a +105°C (-13°F a +221°F)
Temperatura ambiente di lavoro: da -10°C a +100°C (14°F a +212°F)
Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
(fino a 100 °C, ma ridurrà la durata)

■ Pressione del sistema
-0,2 a 2,5 bar (100°C).
La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36°C.

■ Intervallo di tensione
Pompa d'acqua nominale da 24 V, gamma operativa da 18 a 30 V
Sebbene il motore possa essere utilizzato in un ampio intervallo di tensione e temperatura, una tensione e una temperatura eccessive o troppo basse influenzeranno la durata di vita del motore.la pompa non può essere esposta a radiazioni termiche ambientali.

Liquido medio: acqua pura, miscela liquida (Acqua con meno del 60% di glicolo)

■ Parametro elettrico
Specificità:
Numero di specifica della categoria
1 Voltaggio nominale 24V
2 Voltaggio operativo 18V-30V
3 Potenza nominale 5-55W
3 Intervallo di flusso 0-22L/minuto
4 Distanza di sollevamento 0-11M
5 Rumore ≤ 45 dB
6 Durata di servizio 20000H
7 Modalità di funzionamento
8 Diametro dell'ingresso 20,5 mm (diametro interno):14.5 mm)
9 Diametro dell'uscita 20,5 mm (diametro interno):14.5 mm)

■ Descrizione del cablaggio
Lunghezza standard del filo: 40 cm (non trascinare il filo)

Nero: DC-

Rosso: DC+

■ Descrizione del PWM

Tre modalità di regolazione della velocità

1: tensione analogica da 0 a 5 V
2: rapporto ciclo di lavoro PWM 0%-100% (grafico sottostante)
3: Frequenza PWM di ingresso (1K-10K Hz)

Tutti i dati sono personalizzabili per il cliente

■Servizio di personalizzazione:
1:Le parti della pompa personalizzabili in base alle esigenze specifiche del cliente
2:Pompe ‧ parametri di prestazione personalizzabili in base alle esigenze del cliente
3:Accessori opzionali della pompa personalizzabili secondo le esigenze del cliente
4:Programma di circuito speciale personalizzabile in base alle esigenze del cliente
5:L'alloggiamento esterno può essere personalizzato in base alle esigenze del cliente

■ Struttura della pompa dell'acqua

■ Dimensioni generali della pompa d'acqua
