| Luogo di origine: | Changzhou, Cina |
| Marca: | Junqi |
| Certificazione: | CE, RoHs, REACH |
| Numero di modello: | JQ42RBL/42JMG50K |
| Quantità di ordine minimo: | 5PCS |
|---|---|
| Prezzo: | USD40-90/PC Negotiable |
| Imballaggi particolari: | CTN |
| Tempi di consegna: | 4weeks dopo ottengono il pagamento (base su ordinazione), |
| Termini di pagamento: | T / T, Western Union, Paypal |
| Capacità di alimentazione: | 10000set/month |
| Tipo: | Motore senza spazzola di CC del cambio planetario | Numero di modello: | JQ42RBL/42JMG50K |
|---|---|---|---|
| Dimensione di struttura: | 42mm | Tipo d'avvolgimento: | Stella |
| Coppia di torsione stimata: | 0.5N.m~5N.m | Numero di Pali: | 8 |
| Numero della fase: | 3 | Tensione nominale: | 24VDC |
| Velocità stimata: | 7.1~1099rpm | Uso: | BARCA, automobile, bicicletta elettrica, FAN, elettrodomestico, Industric automatico |
| Forma: | Giro | ||
| Evidenziare: | motore di riduzione dell'ingranaggio 24v,42JMG50K,motore di riduzione dell'ingranaggio di 5.0N.m |
||

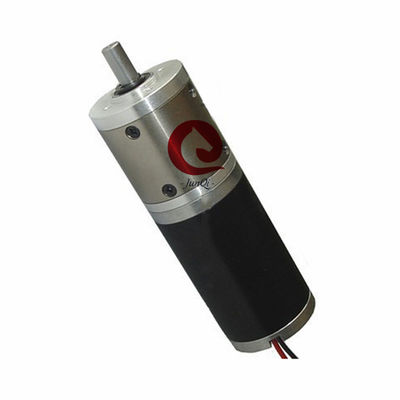

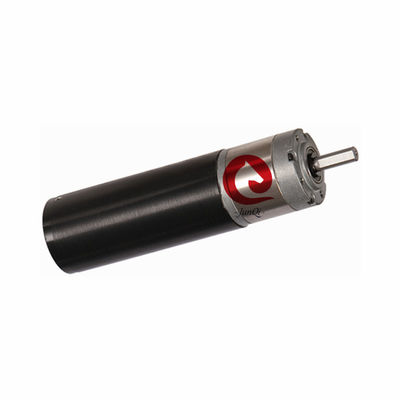

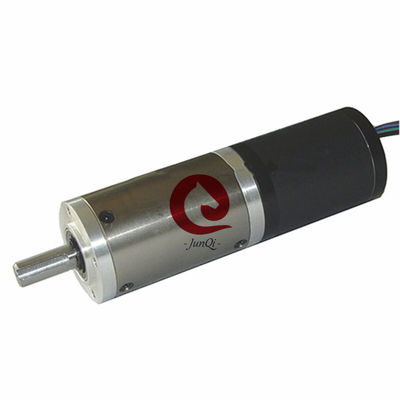

Cambio planetario del diametro 42mm, motore di riduzione stimato di Torque0.5N.m~5.0N.m 24VDC 4000RPM JQ42RBL/42JMG50K
Caratteristiche:
Alta efficienza ed a basso rumore.
Tempo di impiego durevole e lungo.
Adatto a DIY o a lavoro meccanico.
Diagramma del cavo:
| Tipo | Colore | Funzioni |
|
UL1007 AWG26 |
Blu | Vcc |
| Giallo | Ha | |
| Brown | HB | |
| Rosso | Hc | |
| Verde | Terra | |
|
UL1007 AWG22 |
Rosso | Fase U |
| Brown | Fase V | |
| Nero | Fase W |
Specificazione del motore di azionamento:
| Oggetto | Unità | JQ42RBL30-2455 | JQ42RBL60-2454 |
| Numero dei pali | 8 | 8 | |
| Numero della fase | 3 | 3 | |
| Tensione nominale | VCC | 24 | 24 |
| Velocità a vuoto | RPM | 5500 | 5400 |
| Velocità stimata | RPM | 4000 | 4200 |
| Coppia di torsione stimata | mN.m | 20 | 56 |
| Potere stimato | W | 8,4 | 25 |
| Coppia di torsione di punta | mN.m | 60 | 170 |
| Picco di corrente | 1,7 | 4,4 | |
| Resistenza fase/fase | ℃ di ohms@20 | 5,9 | 1,6 |
| Induttanza fase/fase | MH | 5,1 | 1,94 |
** Note: Sopra è il motore standard, noi può essere progettato &manufactured con la richiesta su misura!!
Dimensione meccanica:
Dati tecnici di CC del motore senza spazzola dell'ingranaggio:
Dati del motore dell'ingranaggio JQ42RBL30-2445
| Rapporto di riduzione | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | 271 | 346 | 442 | 565 | |
| Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | |
| Lunghezza del cambio (L) | millimetro | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 | 66,3 | 66,3 | 66,3 | 66,3 |
| Velocità a vuoto | RPM | 1440 | 1127 | 367 | 289 | 229 | 98 | 77 | 60 | 47 | 26 | 20 | 16 | 12 | 9,7 |
| Velocità stimata | RPM | 1047 | 820 | 267 | 211 | 167 | 71 | 56 | 44 | 34 | 19 | 15 | 12 | 9,0 | 7,1 |
| Coppia di torsione stimata | N.m | 0,07 | 0,09 | 0,24 | 0,31 | 0,39 | 0,82 | 1,0 | 1,3 | 1,7 | 2,8 | 3,5 | 4,5 | 5 | 5 |
|
Carico di Max.Permissible in poco tempo |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 | 15 | 15 | 15 | 15 |
Dati del motore dell'ingranaggio JQ33RBL80-2490
| Rapporto di riduzione | 3,8 | 4,9 | 15 | 19 | 24 | 56 | 71 | 91 | 116 | 212 | |
| Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | |
| Lunghezza del cambio (L) | millimetro | 35,2 | 35,2 | 45,7 | 45,7 | 45,7 | 56,0 | 56,0 | 56,0 | 56,0 | 66,3 |
| Velocità a vuoto | RPM | 1414 | 1107 | 360 | 264 | 225 | 96 | 76 | 59 | 47 | 25 |
| Velocità stimata | RPM | 1099 | 861 | 280 | 221 | 175 | 75 | 59 | 46 | 36 | 20 |
| Coppia di torsione stimata | N.m | 0,19 | 0,25 | 0,68 | 0,86 | 1,1 | 2,3 | 2,9 | 3,7 | 4,7 | 5 |
|
Carico di Max.Permissible in poco tempo |
N.m | 1,5 | 1,5 | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 15 |
Possiamo assicurare il servizio extra:
Se questo motore non abbina con la vostra richiesta. Senta libero prego per contattare con noi, noi può fare l'asse su misura/bobina/flangia di supporto/cavo/connettore. Vogliamo parallelamente gli impianti con voi ed il vostro gruppo per progettare un motore che misura i bisogni precisi della vostra applicazione. Tutti gli ingegneria e supporto è fatta in-house.
Servizio degli accessori: Freno, connettore, codificatore
Progettazione su misura: Bobina su misura, flangia su misura, asse su misura….
FAQ:
Q: Quanto tempo è il termine d'esecuzione degli ordini?
: Termine d'esecuzione: 4 settimane dopo che ricevere il deposito
Q: Che cosa è la vostra assicurazione commerciale?
: protezione 100% di qualità del prodotto.
prodotto 100% su protezione della spedizione di tempo.
protezione 100% di pagamento per il vostro importo coperto.
Q: Che cosa è Moq?
: 5PCS. Benvenuto di piccolo ordine.
Q: Fate il prodotto su misura?
: Sì, accettiamo l'IT.
Q: Circa dopo la vendita Serive?
: Servizi di assistenza al cliente 24/7.
Q: Che cosa è il livello di qualità di vostro prodotto?
: Produciamo la buona qualità, rifiutiamo di produrre scarsa qualità.
Motore del cambio di NEMA17 BLDC Plaetary:
