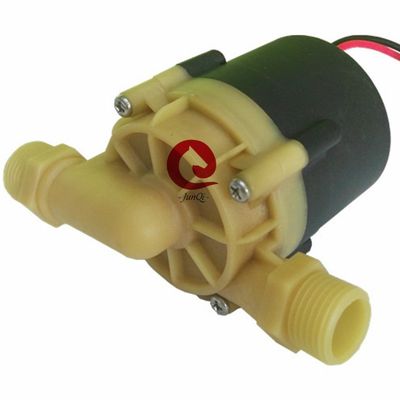

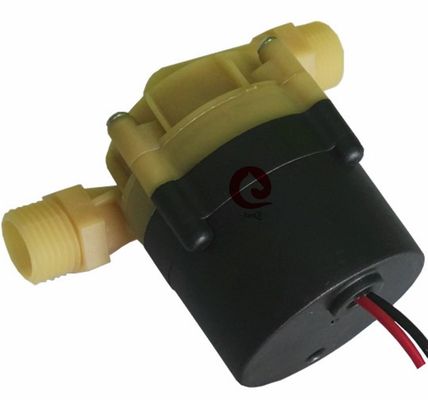

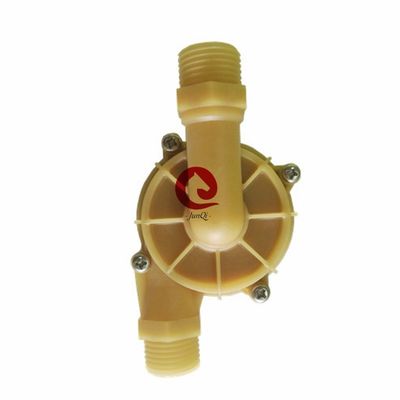

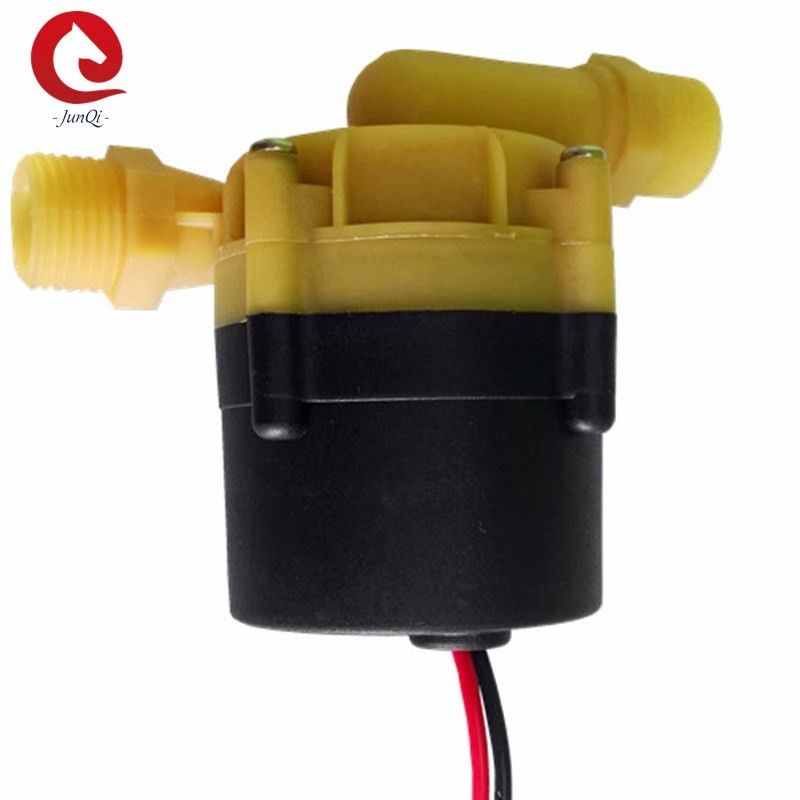

12V 24V pompa d'acqua a corrente continua senza spazzole a velocità fissa

Pompa dell'acqua centrifuga DC brushless JQ-P6202 per scaldabagno elettrico

Pompa dell'acqua DC brushless industriale serie JQ-P6202

Aumento/circolazione/frequenza variabile/bassa rumorosità/centrifugapompa/controllo PWM

■ Applicazioni

1: Circolazione dell'acqua per riscaldamento solare
2: Apparecchiature per la purificazione dell'acqua
3: Erogatori di acqua potabile
4: Distributore automatico di acqua
5: Apparecchiature di raffreddamento ad acqua
6: Raffreddamento del motore
7: Raffreddamento delle apparecchiature di riscaldamento
8: Torri di raffreddamento
9: Irrigazione paesaggistica

■ Caratteristiche
◆ Pompa centrifuga
◆ Trasmissione a forza magnetica (struttura a pompa schermata)
◆ Motore DC brushless ad alta efficienza, basso consumo energetico, alta efficienza, lunga durata.
◆ Con ampia gamma di temperature di esercizio
◆ Controllo della velocità del segnale PWM
◆ Con controllo del flusso costante
◆ Protezione contro l'inversione di polarità (opzionale)
◆ Protezione contro il funzionamento a secco (opzionale)
◆ Sovratensione, protezione da sovracorrente
◆ Sovraccarico, protezione da sovratemperatura

■ Descrizione tecnica (parti a contatto con il liquido)
Alloggiamento della testata della pompa: PK+GF
Girante: PPE+GF
Cavità di schermatura: PK+GF
Manicotto dell'albero: materiali compositi in resina di carbonio/manicotto in ceramica
Albero: asse in ceramica/albero in acciaio inossidabile
Anello di tenuta: EPDM

■ Dispositivo di azionamento (compreso il motore)
Elettromagnete di azionamento: stampaggio magnetico in plastica
Viti e dadi: acciaio inossidabile SUS 304
Motore di azionamento: motore brushless
Telaio del filo del motore: PPA+GF (nero)
Alloggiamento della pompa: PPS+GF (resistenza ai raggi UV)
Staffa: acciaio inossidabile SUS 304
Cerchio della staffa: acciaio inossidabile US 304 + anello in gomma smorzante
Impermeabilità basata sulla classificazione IP65 (en60529)
Cablaggio: 3 conduttori / Il connettore impermeabile è opzionale
Diametro dell'ugello: 20,5 mm (diametro interno: 14,5 mm)

■ Specifiche del modello

JQ-P6202-2Pin 24 V

■ Istruzioni di montaggio
Le pompe della serie JQ-P6202 sono pompe centrifughe che richiedono il pre-riempimento,
La pompa è installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, oppure pre-riempire la pompa prima di accenderla.

1: La pompa non deve funzionare a secco, anche se può funzionare a secco per 30 secondi (dopo 30 secondi di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco produrrà rumore, aumentando anche l'abrasione sull'albero e sul manicotto dell'albero.

2: Utilizzare il tubo filettato con il diametro consigliato per collegare l'ingresso della pompa, se si utilizza un tubo di diametro inferiore all'ingresso della pompa, a causa della pressione negativa nella pompa, l'aria esterna entra più facilmente nella pompa attraverso la tubazione, ciò degraderà le prestazioni della pompa e le bolle d'aria danneggeranno la pompa.

3: Visto dalla direzione dell'ingresso della pompa, la girante ruota in senso orario (vedere la freccia sulla porta di uscita).

4: La pompa può essere installata verticalmente o orizzontalmente (vedere la figura 1) Quando installata verticalmente, la porta di uscita deve essere rivolta verso l'alto.

5: Per evitare il funzionamento a secco (l'aria rimane intrappolata nella girante), la porta di uscita della pompa dell'acqua deve essere verticale o nella parte superiore della girante. (vedere la figura 1)

6: Il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far scaricare facilmente l'aria, il tubo di uscita non deve utilizzare gomiti inferiori a 90 gradi (vedere la figura 2).

7: Non è possibile utilizzare acqua di mare o altri liquidi con forti inquinamenti e impurità grossolane come mezzo liquido.

figura 1 figura 2 figura 3

■ Parametro di temperatura
Temperatura del liquido medio: da -25℃ a +105℃ (da -13°F a + 221°F)
Temperatura ambiente di lavoro: da -10℃ a +100℃ (da 14°F a +212°F)
Temperatura di stoccaggio: da -40℃ a +70℃ (da -40°F a +158°F)
(fino a 100 ℃, ma ciò ridurrà la durata)

■ Pressione del sistema
da -0,2 a 2,5 bar (100℃ (212°F).
La durata è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36℃ (86°F).

■ Intervallo di tensione
Pompa dell'acqua da 24 V nominali, intervallo di lavoro 18 V - 30 V
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensioni e temperature, una tensione e una temperatura eccessive o troppo basse influiranno sulla durata del motore, la pompa non può essere esposta a radiazioni termiche ambientali.

Liquido medio: acqua pura, miscela liquida (acqua con glicole inferiore al 60%)

■ Parametro elettrico
Specifiche:
N. categoria specifica
1 Tensione nominale 24V
2 Tensione di lavoro 18V-30V
3 Potenza nominale 5-55W
3 Intervallo di flusso 0-22L/minuti
4 Intervallo di sollevamento 0-11M
5 Rumore ≤45dB
6 Durata 20000H
7 Modalità operativa lavoro continuo
8 Diametro dell'ingresso 20,5 mm (diametro interno: 14,5 mm)
9 Diametro dell'uscita 20,5 mm (diametro interno: 14,5 mm)

■ Descrizione del cablaggio
Lunghezza standard del filo: 40 CM (NON TRASCINARE IL FILO)

Nero: DC-

Rosso: DC+

■ Descrizione del PWM

Tre modi per la regolazione della velocità

1: Tensione analogica 0-5V
2: Rapporto di ciclo di lavoro PWM 0%-100% (grafico sottostante)
3: Frequenza PWM in ingresso (1K-10K Hz)

Tutti i dati sono personalizzabili per il cliente

■Servizio di personalizzazione:
1: Le parti della pompa personalizzabili in base alle esigenze specifiche del cliente
2: Parametri di prestazione delle pompe personalizzabili in base alle esigenze del cliente
3: Accessori opzionali della pompa personalizzabili in base alle esigenze del cliente
4: Programma del circuito speciale personalizzabile in base alle esigenze del cliente
5: L'alloggiamento esterno può essere personalizzato in base alle esigenze del cliente

■ Struttura della pompa dell'acqua

■ Dimensioni complessive della pompa dell'acqua
