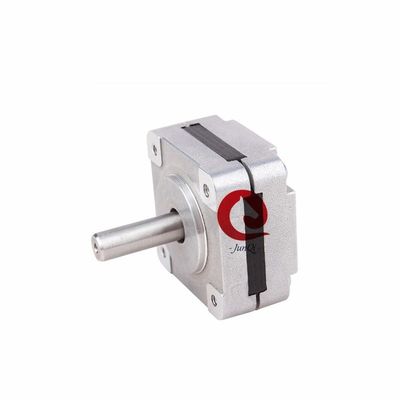

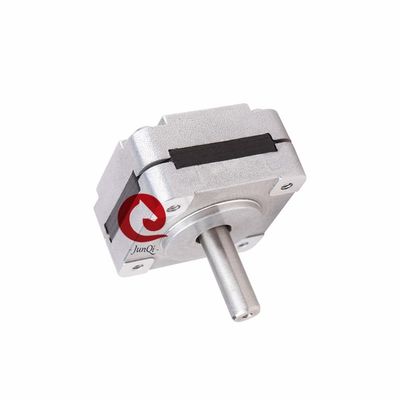

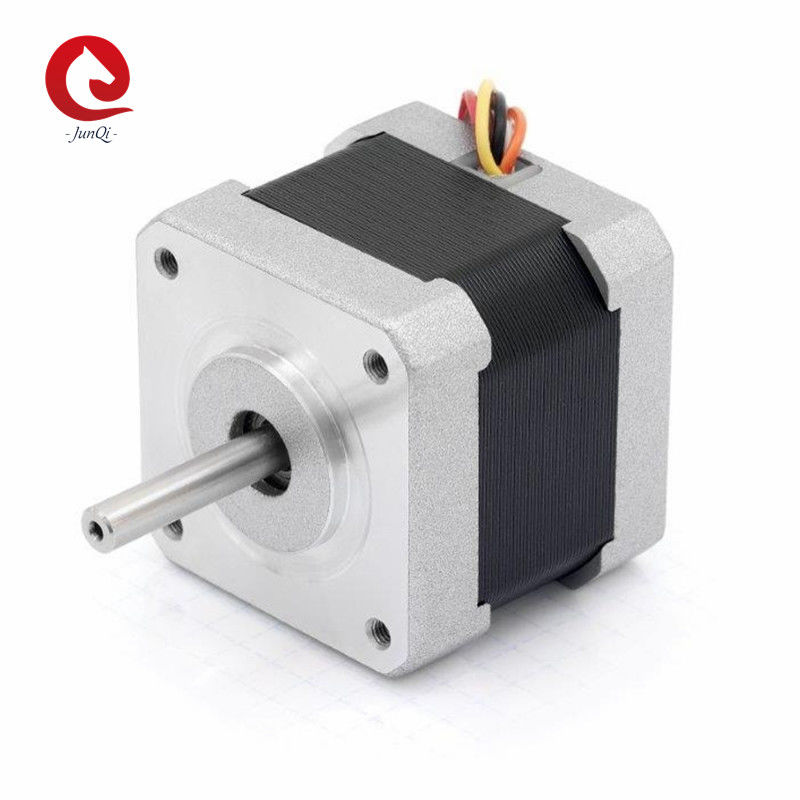

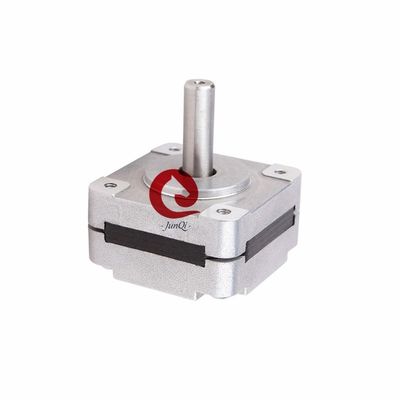

Motore passo-passo bifase NEMA16 (39 mm) 1,8 gradi
Caratteristiche:
1. Bassa inerzia, risposta rapida
2. Coppia elevata, alta efficienza
3. Basse vibrazioni, basso rumore
4. Dimensioni ridotte
Specifica generale:
| Articolo |
Specifica |
| Angolo di passo |
1,8° |
| Precisione dell'angolo di passo |
±5% (passo completo, senza carico) |
| Gioco radiale |
0,02 mm@450 g |
| Gioco assiale |
0,08 mm@450 g |
| Forza radiale massima |
28N (20 mm dalla flangia) |
| Forza assiale massima |
10N |
| Rigidità dielettrica |
600 V CA/1 S |
| Resistenza di isolamento |
100 MΩ, 500 V CC |
| Temperatura ambiente |
-20℃~+50℃ |
| Classe di isolamento |
Classe B |
Dettagli rapidi:
| Modello |
Dimensioni del telaio |
Fase |
Tipo di albero |
Lunghezza del corpo
(mm)
|
Coppia di mantenimento
(Nm)
|
Corrente nominale
(UN)
|
| JQ39HB44-0304A |
NEMA16(39mm) |
2 |
Albero singolo |
44 |
0,28 |
0,3 |
| JQ39HB38-0806A |
NEMA16(39mm) |
2 |
Albero singolo |
38 |
0,2 |
0,8 |
| JQ39HB38-0504A |
NEMA16(39mm) |
2 |
Albero singolo |
38 |
0,29 |
0,5 |
| JQ39HB34-0306A |
NEMA16(39mm) |
2 |
Albero singolo |
34 |
0,13 |
0,3 |
| JQ39HB34-0404A |
NEMA16(39mm) |
2 |
Albero singolo |
34 |
0,21 |
0.4 |
| JQ39HB20-0506A |
NEMA16(39mm) |
2 |
Albero singolo |
20 |
0,065 |
0,5 |
| JQ39HB20-0404A |
NEMA16(39mm) |
2 |
Albero singolo |
20 |
0,065 |
0.4 |
Dimensioni meccaniche:
Schema elettrico:
Curva di coppia:
Specifica elettrica:
| Modello |
Attuale
/Fase
|
Resistenza
/Fase
|
Induttanza
/Fase
|
Presa
Coppia
|
Detenzione
Coppia
|
N. di lead |
Rotore
Inerzia
|
Lunghezza |
Peso |
| Albero singolo |
UN |
Ω |
mH |
Nm |
Nm |
# |
g-cm2 |
mm |
kg |
| JQ39HB20-0404A |
0.4 |
6.6 |
6.0 |
0,065 |
0,005 |
4 |
11 |
20 |
0,12 |
| JQ39HB20-0506A |
0,5 |
15 |
6.0 |
0,065 |
0,005 |
6 |
11 |
20 |
0,12 |
| JQ39HB34-0306A |
0.4 |
30 |
43 |
0,21 |
0,012 |
4 |
20 |
34 |
0,18 |
| JQ39HB34-0504A |
0,3 |
34 |
20 |
0,13 |
0,012 |
6 |
20 |
34 |
0,18 |
| JQ39HB38-0504A |
0,5 |
22 |
40 |
0,29 |
0,018 |
4 |
24 |
38 |
0,2 |
| JQ39HB38-0806A |
0,8 |
7.5 |
8 |
0,2 |
0,018 |
6 |
24 |
38 |
0,2 |
| JQ39HB44-0304A |
0,3 |
40 |
60 |
0,28 |
0,025 |
4 |
40 |
44 |
0,25 |
Possiamo fornire un servizio extra:
Se questo motore non corrisponde alla tua richiesta. Non esitate a contattarci, possiamo realizzare albero/avvolgimento/flangia di montaggio/cavo/connettore personalizzati. Lavoreremo fianco a fianco con te e il tuo team per progettare un motore che si adatti alle precise esigenze della tua applicazione. Tutta la progettazione e il supporto vengono eseguiti internamente.
Servizio accessori: cambio, connettore
Design personalizzato: avvolgimento personalizzato, flangia personalizzata, albero personalizzato....
Certificato:
Domande frequenti:
D: Quanto tempo è il tempo di consegna degli ordini?
A: Tempi di consegna: 4 settimane dopo aver ricevuto il deposito
D: Qual è la tua garanzia commerciale?
A: Protezione della qualità del prodotto al 100%.
Protezione della spedizione puntuale del prodotto al 100%.
Protezione del pagamento al 100% per l'importo coperto.
D: Cos'è Moq?
R: 5 pezzi. Benvenuto per piccoli ordini.
D: Realizzi prodotti personalizzati?
A: Sì, lo accettiamo.
D: Informazioni sul servizio post-vendita?
R: Servizi post-vendita 24 ore su 24, 7 giorni su 7.
D: Cosa devo fare se non sono soddisfatto del tuo prodotto?
R: Se ci sono difetti nella sua qualità, possiamo cambiarne uno buono per te.
In genere, questo problema è raro.
D: Qual è il termine di pagamento?
R: T/T e Paypal vengono utilizzati di più, contattaci per i dettagli
D: Qual è il livello di qualità del tuo prodotto?
A: Produciamo una buona qualità, ci rifiutiamo di produrre una bassa qualità.
