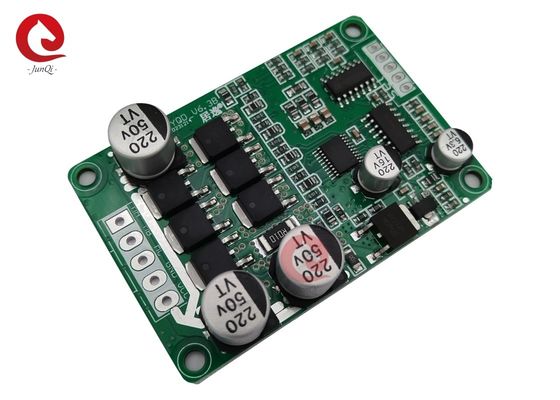

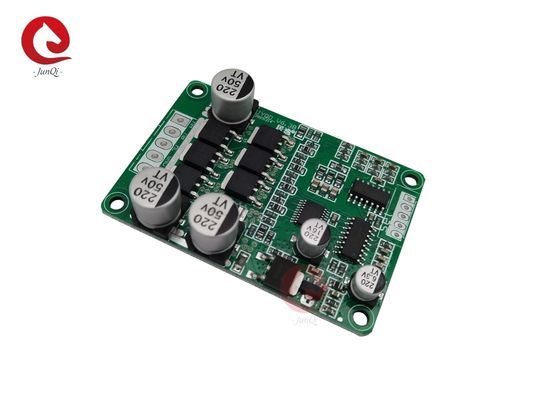

3 passi DC 7-48V Brushless motor driver board 10A sensore senza controllore di velocità del motore con controllo PWM

3 passi DC 7-48V Brushless motor driver board 10A sensore senza controllore di velocità del motore con controllo PWM

Parametri della scheda guida:

Nota di applicazione:

1. Confirmare che i parametri di tensione e potenza del motore non superano la gamma della scheda del conducente come specificato.
2Se l'effetto di guida non è buono (come il jitter di avvio, la velocità di accensione, ecc.)retrocessione, la corrente di lavoro del motore senza carico è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può essere avviata con carico.)
secondo la situazione effettiva per ottenere il miglior effetto di guida

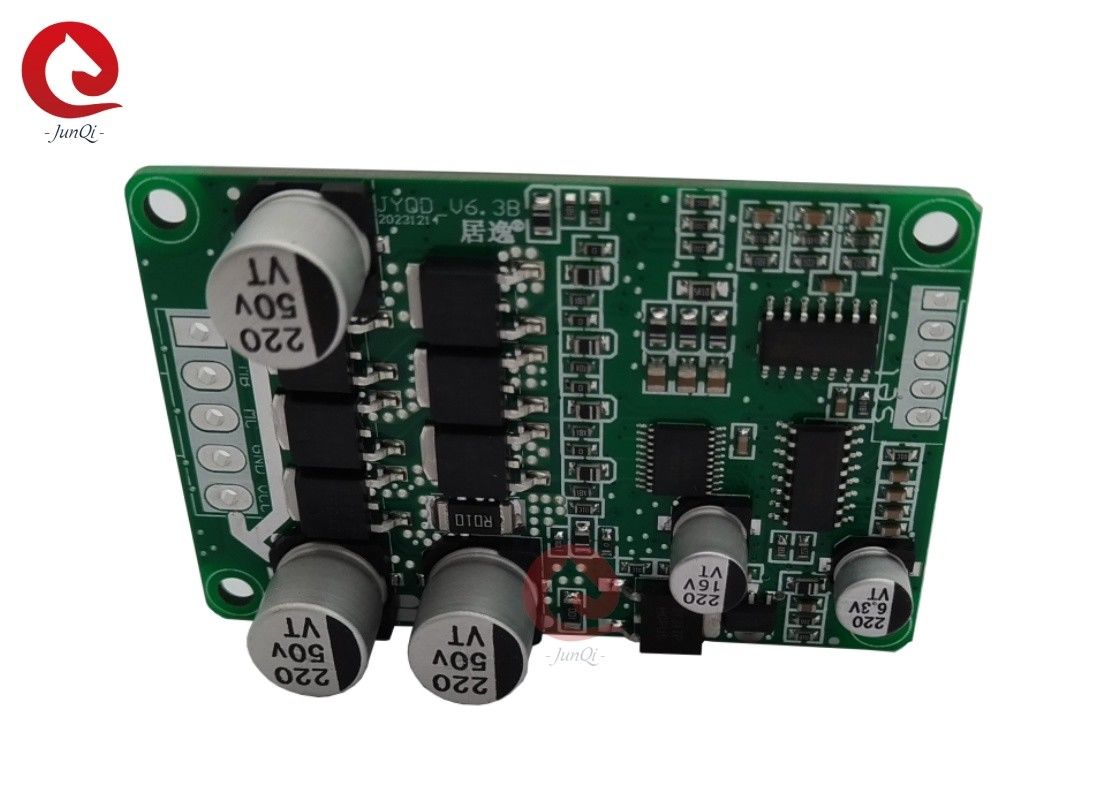

3.JYQD_V6.3B drive board è bare board, potenza di azionamento inferiore a 100W motore non ha bisogno di forzare la dissipazione del calore, bisogno di garantire una normale ventilazione.
4.La porta di uscita 5V sulla scheda del conducente non può essere collegata a apparecchiature elettriche esterne.È adatto solo per il collegamento di potenziometri esterni e interruttori a questa scheda per la regolazione della velocità e inversione.
5.Il segnale sulla scheda del driver JYQD_V6.3B è il segnale di uscita dell'impulso di velocità del motore e la corrente di uscita è inferiore a 5 mA.

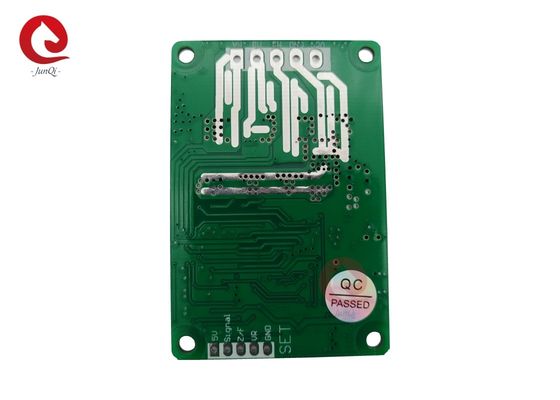

Diagramma di cablaggio e descrizione delle porte:

1- Porta di controllo.
GND Usato per il controllo interno della scheda del conducente
Port di controllo della velocità. regolazione della velocità di tensione analogica 0V-5V regolazione della velocità, regolazione della velocità lineare da bassa a alta. regolazione della velocità PWM deve essere collegata alla scheda del driver.
Connessione 5V o nessuna connessione in una direzione, connessione GND nell'altra direzione.
Segnale Portata di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V
5 V Voltaggio di uscita interno della scheda del guidatore, potenziometro esterno o interruttore per regolare la velocità e il funzionamento in retromarcia.

2Porta di alimentazione.
P+/VCC DC +
P-/GND DC -
MC Fase motoria C
MB Fase motoria B
MA Fase motoria A

3. Si prega di prestare attenzione al filo di fase motore e il filo Hall non essere troppo lungo.
4Distanza da porta di controllo: 2,54 mm, Distanza da porta di alimentazione:3.96 mm.
5. Prestare attenzione all'isolamento tra il driver MOSFET e il dissipatore o la piastra di installazione.

V6.3B Dimensioni della tavola di immersione ((mm):
