JP100-24V Controllo PWM della pompa DC senza spazzole

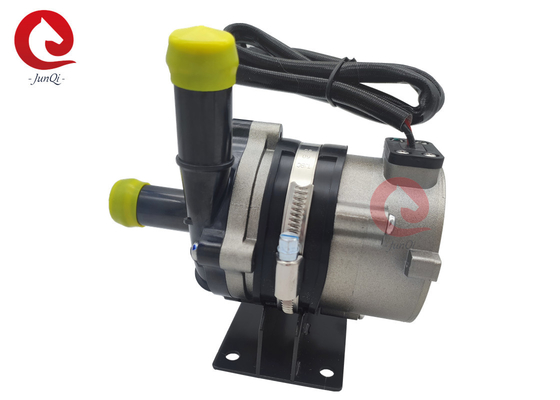

JUNQI JP100-24V Pompa motore DC senza spazzole, controllo PWM 24V 100W Pompa acqua elettrica di raffreddamento a circolazione per celle a combustibile

Caratteristiche principali:

1. Potenza costante: la potenza della pompa dell'acqua è fondamentalmente costante quando la tensione di alimentazione varia da dc9v-16v;

2. Protezione da sovratemperatura: quando la temperatura ambiente supera i 100 ℃ (temperatura limite), la pompa avvia la funzione di autoprotezione, al fine di garantire la durata della pompa, si consiglia l'installazione in un luogo a bassa temperatura o con un migliore flusso d'aria).

3. Protezione da sovratensione: la pompa entra in tensione DC28V per 1 minuto, il circuito interno della pompa non è danneggiato;

4. Protezione da blocco rotazione: quando c'è l'ingresso di materiale estraneo nella tubazione, causando l'intasamento e la rotazione della pompa dell'acqua, la corrente della pompa aumenta improvvisamente, la pompa dell'acqua smette di ruotare (il motore della pompa dell'acqua smette di funzionare dopo 20 riavvii, se la pompa dell'acqua smette di funzionare, la pompa dell'acqua smette di funzionare), la pompa dell'acqua smette di funzionare e la pompa dell'acqua si arresta per riavviare la pompa dell'acqua e riavviare la pompa per riprendere il normale funzionamento;

5. Protezione da funzionamento a secco: in assenza di mezzo di circolazione, la pompa dell'acqua funzionerà per 20 secondi o meno dopo l'avvio completo.

6. Protezione da collegamento inverso: la pompa dell'acqua è collegata alla tensione DC28V, la polarità dell'alimentazione è invertita, mantenuta per 1 minuto e il circuito interno della pompa dell'acqua non è danneggiato;

7. Funzione di regolazione della velocità PWM

8 e funzione di uscita guasto ad alto livello

9. Avvio graduale

♣Informazioni di base

♣ Istruzioni di montaggio:

♣ Parametro di temperatura

Temperatura del liquido medio: da -40℃ a +120℃ (da -40°F a + 248°F)

Temperatura ambiente di lavoro: da -40℃ a +100℃ (da -40°F a +212°F)

Temperatura di stoccaggio: da -40℃ a +70℃ (da -40°F a +158°F)

(fino a 100 ℃, ma ridurrà la durata)

♣ Pressione del sistema

-0,2 a 2,5 bar (100℃ (212°F).

La durata è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36℃(86°F).

♣ Modello connettore e pin

♣ Attenzioni

1. Temperatura ambiente di lavoro: -40℃--120℃, dovrebbe cercare di evitare di avvicinarsi al sistema di tubi di scarico dei gas e al motore a tre elementi catalitici durante l'installazione, garantire la temperatura dell'ambiente di lavoro.

2. La posizione di installazione della pompa dell'acqua dovrebbe essere il più possibile vicina al basso livello dell'acqua, per prolungare la durata della pompa.

3. Per ridurre la resistenza all'acqua, dovrebbe essere il più possibile ridurre il numero di gomiti nelle tubazioni durante l'installazione, assicurarsi che non ci siano gomiti entro 20 cm dalla pompa.

4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la durata.

5. Prestare attenzione alla purezza dell'acqua, evitare di inceppare e bloccare la girante per ridurre la durata della pompa.

♣ Grafico a curva

♣Descrizione del controllo PWM:

♣Dimensioni complessive

♣Applicazioni:

Applicare a HEV (Veicolo Elettrico Ibrido), EV (Veicoli Elettrici), treni, navi e altri sistemi di circolazione del riscaldamento e del raffreddamento.
