La tecnologia del motore a passo può essere una buona scelta ogni volta che controllato
possono essere utilizzati con vantaggio in applicazioni in cui è necessario controllare l'angolo di rotazione, la velocità, la posizione e la sincronizzazione.

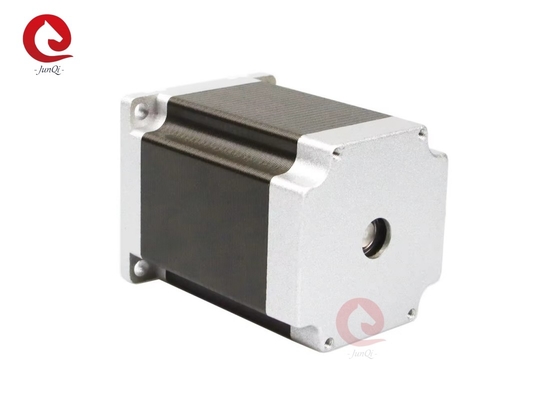

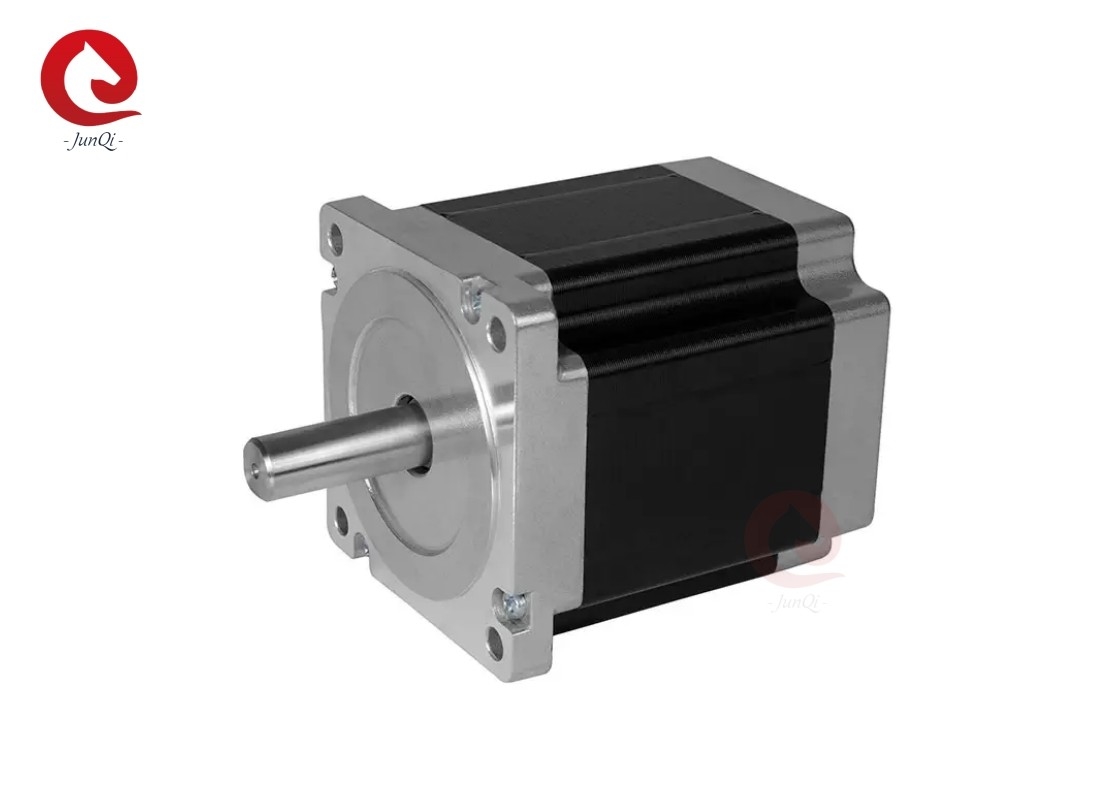

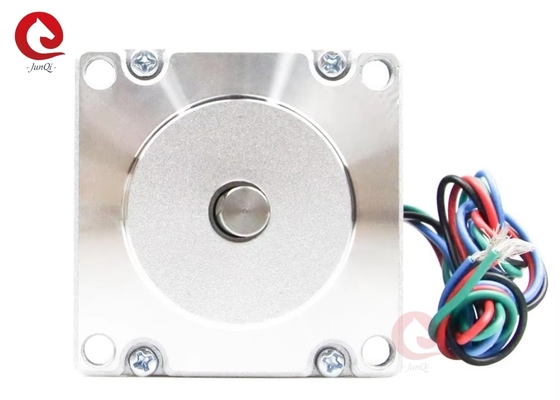

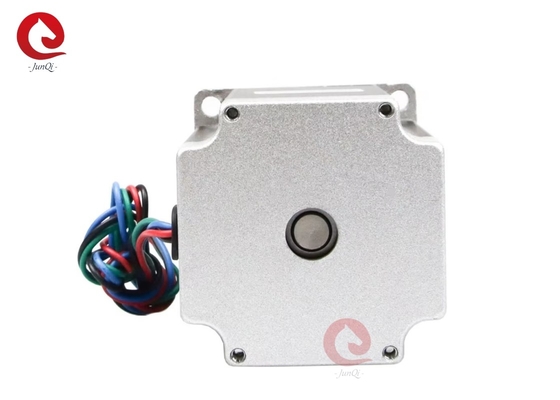

JUNQI INTERNATIONAL offre ampie opzioni di micro motori passo alla passo di alta qualità come motori passo a passo ibridi, piatti, a asse cavo o IP65, nelle dimensioni da 15 a 110 mm.I nostri motori passo a passo offrono elevata densità di coppia e capacità di volume elevato e tutti i nostri modelli sono personalizzabili per rispondere a qualsiasi delle vostre esigenze specifiche.
Specificità generale:
| Articolo |
Specificità |
| Angolo di passo |
10,8° |
| Accuratezza dell'angolo di passo |
± 5% ((passo completo, senza carico) |
| Gioco radiale |
0.02 mm@450 g |
| Gioco assiale |
0.08 mm@450 g |
| Max.Forza radiale |
220N@20mm dalla flange |
| Max.Forza assiale |
60N |
| Forza dielettrica |
1200VAC/1s |
| Resistenza all'isolamento |
100MΩ,500VDC |
| Temperatura ambiente |
-20°C~+50°C |
| Classe di isolamento |
Classe B |
Parametri elettrici:
| Modello |
|
Corrente
Fase
|
Resistenza
Fase
|
Induttanza
Fase
|
Impresa
Torsione
|
Detentivo
Toque
|
# Guida
fili
|
Rotore
Inerzia
|
Distanze |
Peso |
| Fabbricazione a base di acciaio |
|
A |
Ω |
mH |
N.m. |
N.m. |
|
g-cm2 |
mm |
kg |
| JQ86STH65-2808A |
unipolare |
2.8 |
1.3 |
3.9 |
2.2 |
0.08 |
8 |
1000 |
65 |
1.7 |
| serie |
2 |
2.6 |
15.6 |
3.5 |
| parallelo |
4 |
0.65 |
3.9 |
3.5 |
| JQ86STH80-4208A |
unipolare |
4.2 |
0.65 |
3 |
3.2 |
0.12 |
8 |
1400 |
80 |
2.3 |
| serie |
3 |
1.3 |
12 |
4.5 |
| parallelo |
6 |
0.325 |
3 |
4.5 |
| JQ86STH118-4208A |
unipolare |
4.2 |
0.99 |
6 |
6 |
0.24 |
8 |
2700 |
118 |
3.8 |
| serie |
3 |
1.98 |
24 |
8.5 |
| parallelo |
6 |
0.495 |
6 |
8.5 |
| JQ86STH156-4208A |
unipolare |
4.2 |
1.25 |
8 |
8.4 |
0.36 |
8 |
4000 |
156 |
5.3 |
| serie |
3 |
2.5 |
32 |
12 |
| parallelo |
6 |
0.63 |
8 |
12 |
Il motore può essere progettato e prodotto su richiesta personalizzata.
Dimensioni (mm):
Diagramma del cablaggio:
Possiamo fornire un servizio extra:
Se questo motore non corrisponde alla vostra richiesta. Si prega di non esitare a contattarci, possiamo fare personalizzato albero / avvolgimento / flange di montaggio / cavo / connettore.Lavoreremo fianco a fianco con te e il tuo team per progettare un motore che si adatti alle esigenze precise della tua applicazioneTutta l'ingegneria e il supporto sono fatti in casa.
Servizio di accessori: cambio, connettore
Disegno personalizzato: avvolgimento personalizzato, flange personalizzato, albero personalizzato....
Campo di applicazione del motore:
Medicina: pompa a siringa, apparecchiature di oncologia a raggi X/collimatori; TAC; letto medico, macchina per maschere facciali; apparecchiatura per disabili analizzatore di liquidi; apparecchiature di fisioterapia;Pompa di iniezioneAnalisatore di sangue Analisatore biochimico
Tessile: macchine per ricamo; macchine per maglieria piatta; macchine per serigrafia; macchine per filatura; macchine per la preparazione di filati.
Controllo industriale: CNC; macchine per il selezionamento e il posizionamento, macchine per la scultura; stampante; analizzatore industriale; SMT; apparecchiature di incisione e marcatura.
Logistica: attrezzature logistiche e di stoccaggio;sistema trasportatore;sistema trasportatore;sistema di apertura delle barriere;sistema di apertura delle porte.
Apparecchi elettrici per la casa: traslocatore;pulitore piscina;macchina da caffè;sistema TV
Automazione degli uffici: stampante, stampante 3D
Automobile: pompa del sedile; sistema di porte; ammortizzatore/miscelatore; sistema di lampade
