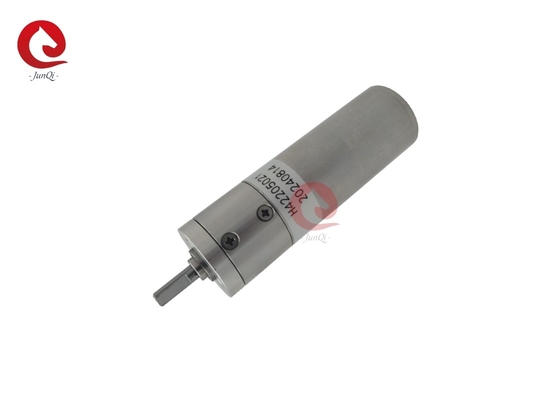

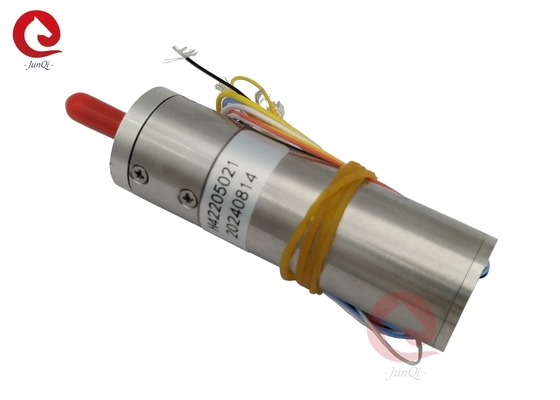

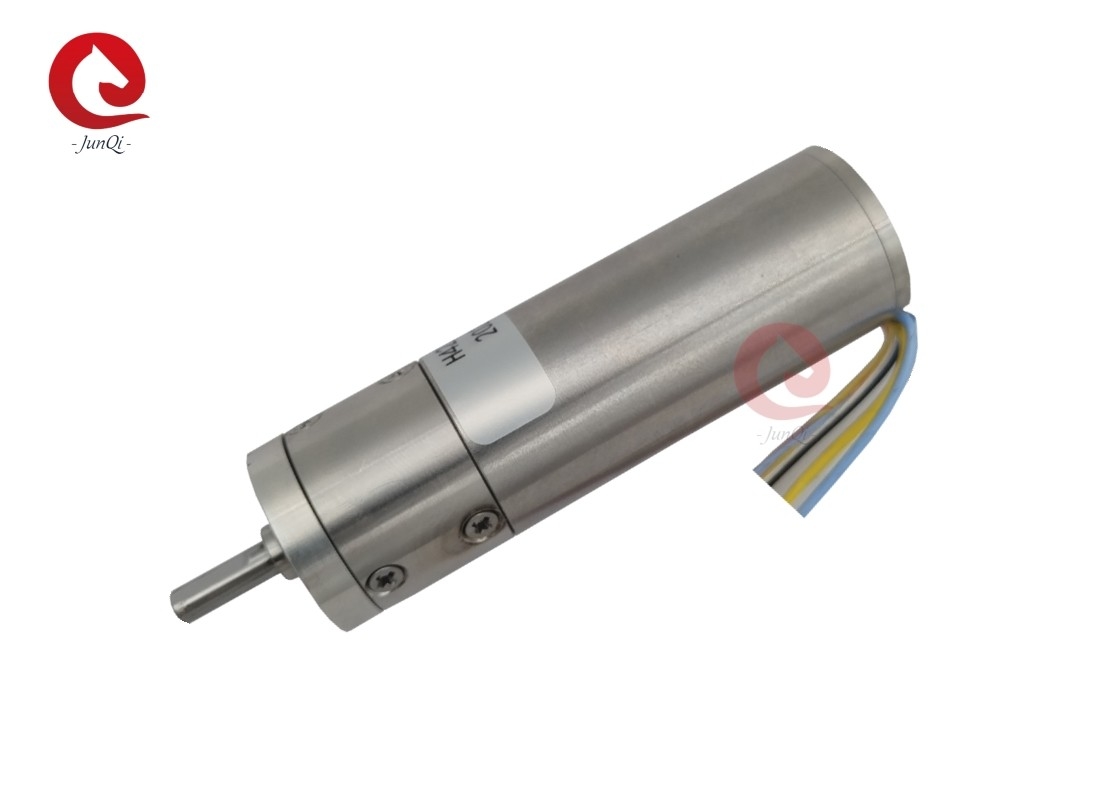

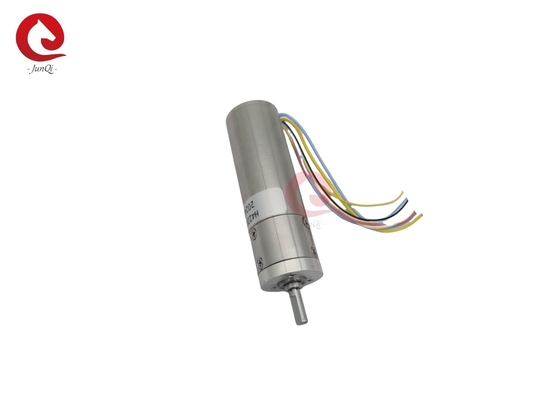

JQ22SBL50-G4.29 Parametri del motore BLDC:
| Modello |
Unità |
JQ22SBL50-G4.29 (H42205021) |
| Velocità nominale |
rpm |
7695 |
| Torsione nominale |
mN.m |
89.93 |
| Rapporto di riduzione |
|
4.29 |
| Efficienza |
% |
90 |
| Risposta media senza carico |
° |
1 |
| Peso |
g |
176 |
Dati del motore JQ22SBL50
| Modello |
|
JQ22SBL50 |
| Tensione nominale |
V. |
24 |
| Velocità nominale |
rpm |
33010 ± 10% |
| Corrente nominale ((Max, corrente continua) |
A |
3.8A |
| Torsione nominale ((Max.torsione continua) |
mNm |
23.3 |
| Potenza nominale |
W |
78.5 |
| Nessuna velocità di carico |
rpm |
35000±10% |
| Nessuna corrente di carico |
mA |
230 ± 50% |
| Corrente di stagnazione |
A |
63.0 |
| Torsione di stazionamento |
mNm |
409.7 |
| Max.efficienza |
% |
88 |
| Resistenza terminale fase a fase |
Ω |
00,38 ± 10% |
| Induttanza terminale fase a fase |
μH
|
128±20% |
| Costante di retro-EMF |
mV/rpm |
0.68 |
| Costante di coppia |
mNm/A |
6.52 |
| Costante di velocità |
rpm/V |
1464 |
| Costante di corrente |
A/MnM |
0.153 |
| Gradiente velocità/coppia |
rpm/mNm |
85.42 |
| Costante di tempo meccanico |
ms |
2.46 |
| Inerzia del rotore |
gcm2 |
2.75 |
| Intervallo di temperatura di funzionamento |
°C |
-40~+85 |
| Max. avvolgimento ammissibile |
°C |
+155 |
| Materiale di alloggiamento |
|
acciaio inossidabile |
| Numero di pali |
|
2 |
| Numero di fasi |
|
3 |
| Peso del motore |
g |
126 |
Disegno dimensionale del motore:
| Linea motrice 0,5 mm2 |
Linea del corridoio 0,1 mm2 |
| U |
V. |
W |
V.Sala 5-24.VDC |
GND |
HU |
HV. |
HW |
| Giallo |
Bianco |
Blu |
Rosso |
Nero |
Giallo |
Bianco |
Blu |
Possiamo fornire un servizio extra:
Se questo motore non corrisponde alla vostra richiesta. Si prega di non esitare a contattarci, possiamo fare personalizzato albero / avvolgimento / flange di montaggio / cavo / connettore.Lavoreremo fianco a fianco con te e il tuo team per progettare un motore che si adatti alle esigenze precise della tua applicazioneTutta l'ingegneria e il supporto sono fatti in casa.
Servizio di accessori: freno, connettore, codificatore
Disegno personalizzato: avvolgimento personalizzato, flange personalizzato, albero personalizzato....
FAQ:
D: Quanto dura il tempo di consegna degli ordini?
A:Tempo di consegna: 4 settimane dopo aver ricevuto il deposito
D: Qual è la vostra garanzia commerciale?
A: 100% di protezione della qualità del prodotto.
Protezione al 100% del prodotto in tempo di spedizione.
Protezione del pagamento al 100% per l'importo coperto.
D: Qual è il MOQ?
R: 5 PCS. Piccolo ordine benvenuto.
D: Fate prodotti personalizzati?
A: Sì, accettiamo.
D: A proposito di Serive dopo la vendita?
R: Servizio post-vendita 24 ore su 24.
D: Cosa devo fare se non sono soddisfatto del vostro prodotto?
R: Se c'è un difetto di qualità, possiamo scambiarlo con uno buono.
Generalmente, questo problema è raro.
D: Qual è il termine di pagamento?
R: T/T e Paypal sono più utilizzati, si prega di contattarci per i dettagli
D: Qual è il livello di qualità del vostro prodotto?
R: Produciamo di buona qualità, rifiutiamo di produrre di bassa qualità.
La tecnologia dei motori a corrente continua senza spazzola offre diversi vantaggi, tra cui un elevato rapporto coppia/peso, maggiore efficienza e affidabilità, rumore ridotto e durata più lunga rispetto ai motori a corrente continua spazzolati.
Uno dei vantaggi dei motori DC senza spazzole con rotore interno, risiede nella loro migliore dissipazione del calore generato.la densità di flusso è maggiore e la produzione di coppia è più efficace ed efficienteLa gamma di motori BLDC a fessura JUNQI International offre diametri da 22 a 86 mm con coppia nominale fino a 2,2 Nm.
