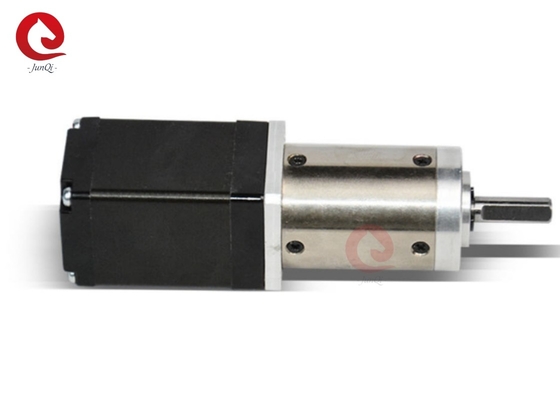

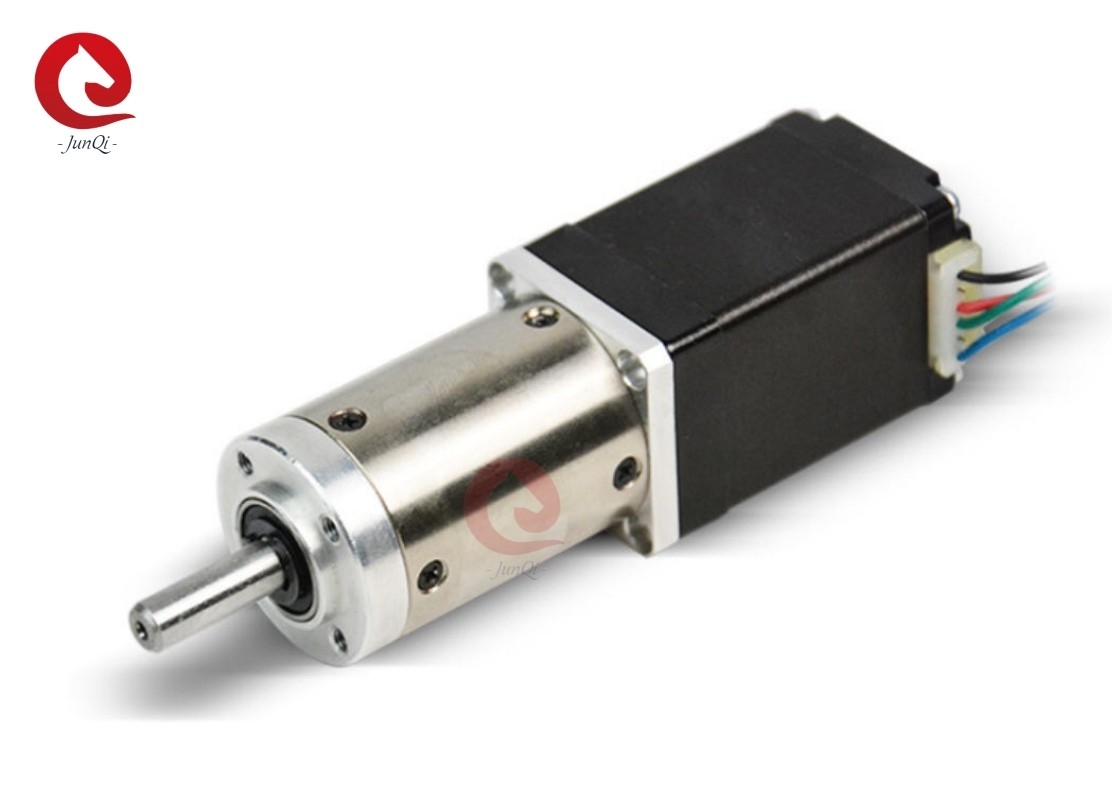

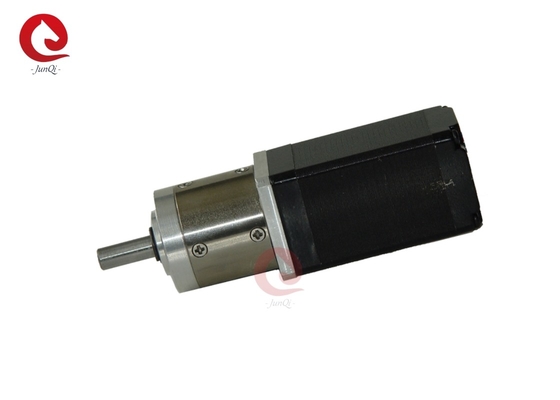

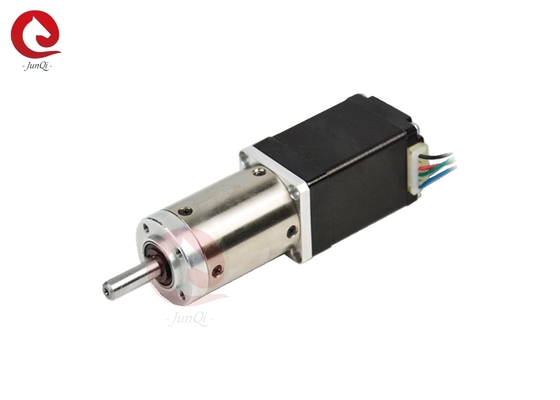

JUNQI Nema11 28mm Motori passo a passo con riduttore passo a passo

Dettagli:

Luogo di origine:	La Cina
Marca:	JEUNKEI
Certificazione:	ISO9001, RoHs,CE
Numero di modello:	JQ28STH45/51-28PG

Termini di pagamento e spedizione:

Quantità di ordine minimo:	5pcs (campione disponibile)
Prezzo:	Negoziabile
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	10000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome:	Nema11 Motore passo-passo a cambio planetario	Modello N.O.:	JQ28STH45/51-28PG
Tensione nominale:	3.4/4.4V	Corrente/fase:	0.95A
Altri dispositivi per la trasmissione:	6	Rapporto di riduzione:	3.71/5.18/14/19/27/51/72/100/139/189
Materiale degli ingranaggi:	Metalli	Distanza di carico ammissibile:	1.2N.m~4.0N.m.
Garanzia:	12 mesi	Scelta:	Codificatore, cambio, connettore, freno
Evidenziare:	Motore passo a passo ibrido del NEMA 11 , Motore passo-passo ibrido da 28 mm , Motore a passo ibrido a cambio planetario

JQ28STH Motor a gradini ibridi:

Numero modello.	Classificato Voltaggio	Corrente/ Fase	Resistenza/ Fase	Induttanza/ Fase	Impresa Torsione	# di Lead	Rotore Inerzia	Peso
Numero modello.	V.	A	Ω	mH	kg.cm		g-cm2	kg
JQ28STH45-0956A	3.4	0.95	3.4	1.2	750	6	12	0.14
JQ28STH51-0956A	4.4	0.95	4.6	1.8	900	6	18	0.2

Convoglio planetario:

Materiale dell'anello: metallo

Cuscinetto a uscita: cuscinetti a sfera

Max.Cargo radiale ((10 mm dalla fianchetta): 100N

Max.Carica assiale dell'albero: 50N

Distribuzione radiale dell'albero (vicino alla fianchetta): ≤ 0,07 mm

Disegno assiale dell'albero: ≤ 0,3 mm

Specifica dei parametri della trasmissione planetaria:

Riduzione	3.71	5.18	14	19	27	51	72	100	139	189
Numero di ingranaggi	1		2			3				4
Lunghezza ((L2) (mm)	29.0		36.1			43.0				49.9
Torsione nominale massima (kg.cm)	12		20			40				40
Torsione ammissibile a breve termine (kg.cm)	40		60			120				120
Efficienza (%)	90		81			73				66
Risposta negativa a zero carico	00,6°		10,0°			1.5°				1.5°
Peso (g)	75		97			119				141
