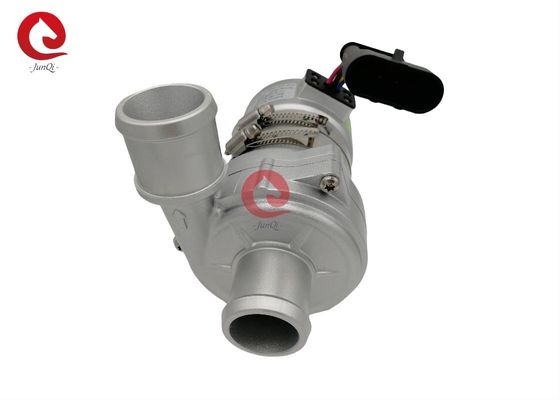

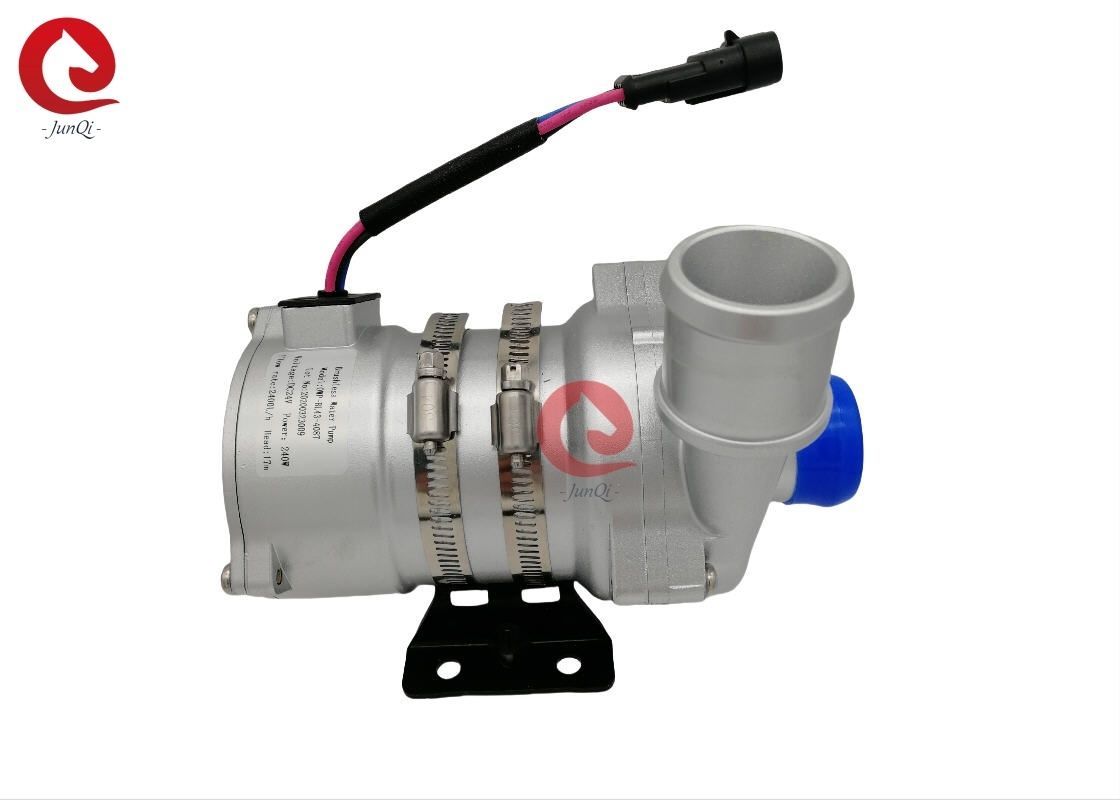

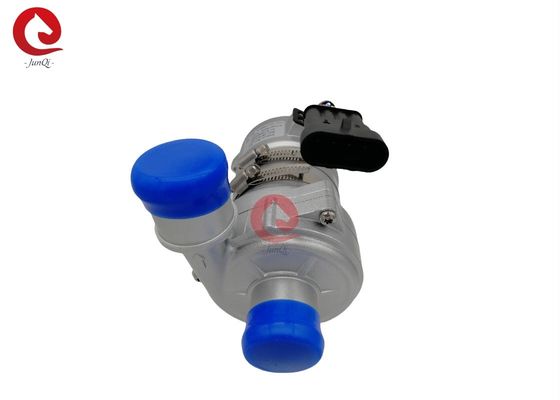

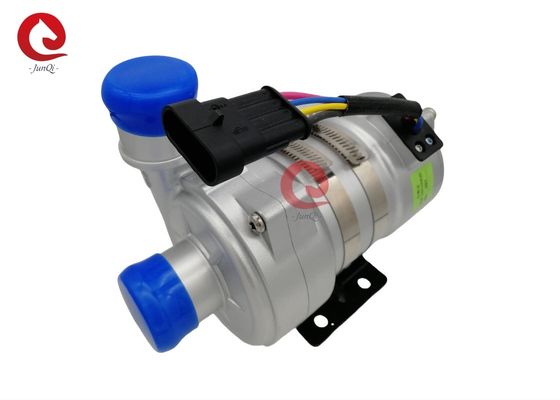

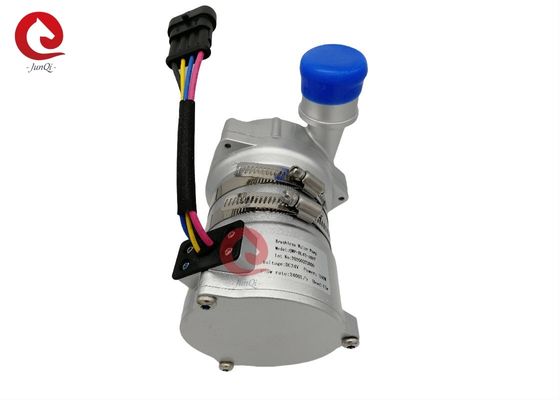

Pompa dell'acqua DC senza spazzole PWM da 240W JP-BL43-408T per il raffreddamento della batteria EV

Pompa acqua motore brushless elettrico DC 24 V 240 W per veicoli BEV Bus / PHEV circolazione refrigerante con PWM

Pompa di circolazione/aumento di pressione/a frequenza variabile/a basso rumore/centrifuga

Controllo PWM/Diagnostica guasti

■ Applicazioni
Ampiamente utilizzata in autobus ibridi, autovetture ibride, veicoli elettrici, treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.


■ Descrizione tecnica (parti a contatto con il liquido)
Alloggiamento della testata della pompa: leghe di alluminio pressofuse
Girante: PPS+GF
Cavità di schermatura: PPS+GF
Manicotto dell'albero: materiali compositi al carburo di silicio
Albero: albero in acciaio inossidabile (3CR14)
Alloggiamento del magnete: incapsulamento in plastica PPS
Anello di tenuta: EPDM
EMC: Grado 3
Rumore: ≤61dB

■ Dispositivo di azionamento (incluso il motore)
Rotore di azionamento: magnete incapsulato in plastica PPS
Viti e dadi: acciaio inossidabile SUS 304
Motore di azionamento: motore CC brushless
Telaio del filo del motore: PPA GF
Alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere PE.

Staffa: acciaio
Cerchio della staffa: acciaio inossidabile US 304
Impermeabilità basata sulla classificazione IP68 (en60529)
Modello connettore: AMP282106-1 (spina corrispondente AMP282088-1)
Diametro dell'ugello: 38 mm (1,5 pollici)



■Istruzioni di montaggio
Le pompe della serie JP-BL43-408T sono pompe centrifughe che richiedono il pre-riempimento,
La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, oppure pre-riempire la pompa prima di accenderla.

1: La pompa non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco produrrà rumore, aumentando anche l'abrasione sull'albero e sul manicotto dell'albero.

2: Utilizzare il tubo con il diametro consigliato per collegare l'ingresso della pompa, se si utilizza un tubo di diametro inferiore all'ingresso della pompa, a causa della pressione negativa nella pompa, l'aria esterna entrerà più facilmente nella pompa attraverso la tubazione, ciò ridurrà le prestazioni della pompa e le bolle d'aria danneggeranno la pompa.

3: Visto dalla direzione dell'ingresso della pompa, la girante ruota in senso orario (vedere la freccia sulla porta di uscita).

4: La pompa può essere installata verticalmente o orizzontalmente (vedere la figura 1) Quando installata verticalmente, la porta di uscita deve essere rivolta verso l'alto.

5: Per evitare il funzionamento a secco (l'aria rimane intrappolata nella girante), la porta di uscita della pompa dell'acqua deve essere verticale o nella parte superiore della girante. (vedere la figura 1)

6: Il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far scaricare facilmente l'aria, il tubo di uscita non deve utilizzare un gomito inferiore a 90 gradi (vedere la figura 2).

7: Non è possibile utilizzare acqua di mare o altri liquidi con forti inquinamenti e grandi impurità come mezzo liquido.




■ Temperatura parametro
Temperatura del liquido medio: da -40℃ a +85℃ (-40°F a +185°F)
Temperatura ambiente di lavoro: da -40℃ a +120℃ (-40°F a +248°F)
Temperatura di stoccaggio: da -40℃ a +70℃ (-40°F a +158°F)
(fino a 100 ℃, ma ciò ridurrà la durata)
■Pressione del sistema
da -0,2 a 2,5 bar (100℃ (212°F).
La durata utile è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36℃ (86°F).
■Intervallo di tensione
Pompa dell'acqua da 24 V nominale, intervallo di funzionamento 18 V - 32 V
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensioni e temperature, una tensione e una temperatura eccessive o troppo basse influiranno sulla durata del motore, la pompa non può essere esposta a radiazioni termiche ambientali.

Liquido medio: miscela liquida (acqua con glicole inferiore al 60%)


■Parametro elettrico

Modello connettore e le corrispondenti proprietà elettriche (vedere la figura 3):

■Carattere PWM





La dimensione del filo consigliata è (in base alla caduta di tensione del 3%)
*La lunghezza del filo indica la distanza dalla pompa alla batteria



■Attenzioni
1. Temperatura ambiente di lavoro: -40℃--120℃, dovrebbe cercare di evitare di avvicinarsi al sistema di tubi di scarico catalitico a tre elementi e al motore durante l'installazione, garantire la temperatura dell'ambiente di lavoro.
2. La posizione di installazione della pompa dell'acqua dovrebbe essere il più possibile vicina al basso livello dell'acqua, per prolungare la durata della pompa.
4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la durata.
5. Prestare attenzione alla purezza dell'acqua, evitare inceppamenti e blocchi della girante per ridurre la durata della pompa.

■Parametro di prestazione

■Dimensione esterna
