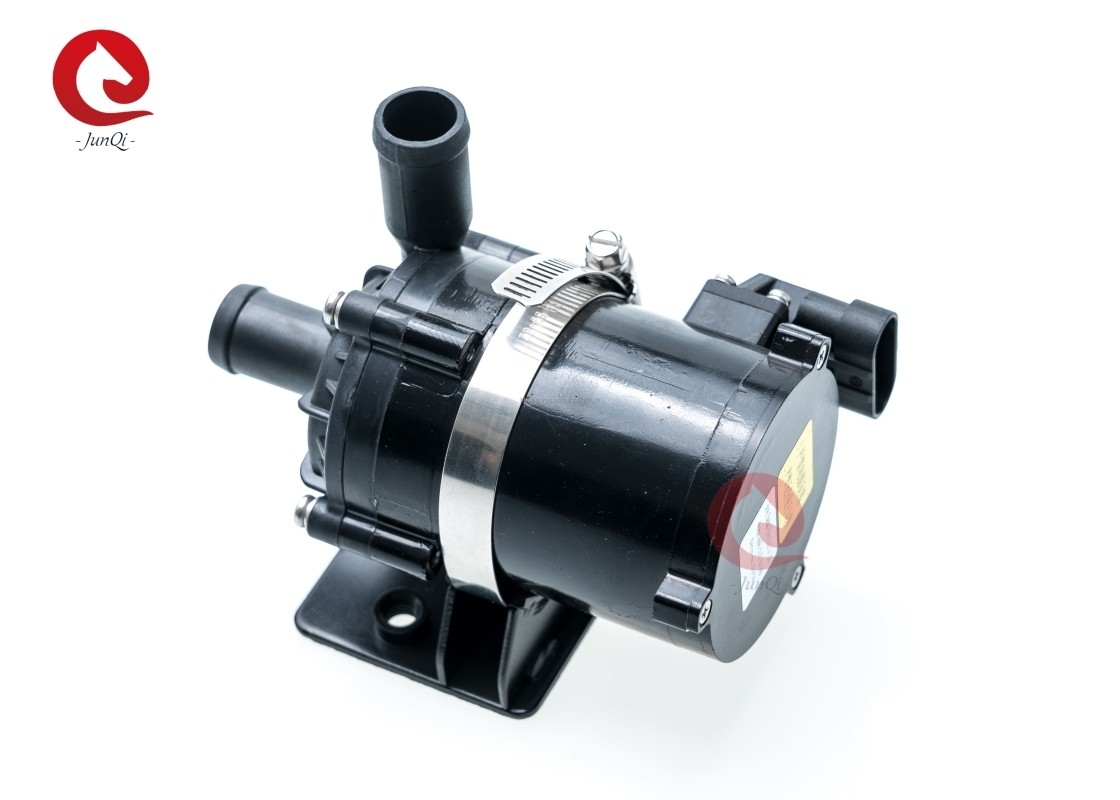

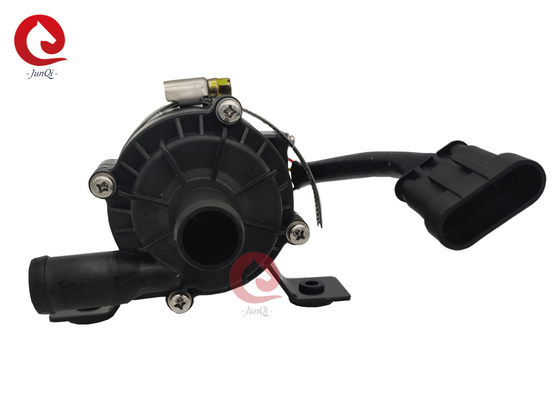

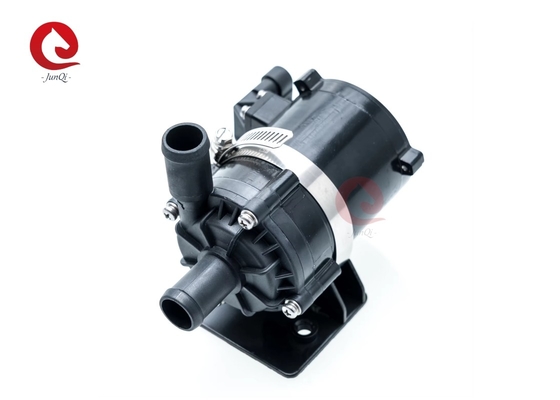

24 pompe idrauliche senza spazzola ausiliaria di raffreddamento 80W del motore di CC 12VDC per circolazione di riscaldamento di HEV EV

Pompa elettrica per l'acqua di un'auto elettrica,batteria di raffreddamento,pompa di liquido di raffreddamento,pompa per auto elettrica

Pompa idrica elettrica per autoveicoli della serie DKB80

Potenziamento/circolazione/frequenza variabile/basso rumore/pompa a schermo/controllo PWM/feedback del segnale

♣ Applicazioni

Applicabile ai veicoli elettrici HEV (veicoli ibridi), EV (veicoli elettrici), treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.

1. motore del veicolo elettrico ibrido (HEV), del veicolo elettrico a autonomia estesa (EREV) e ciclo di raffreddamento del sistema di controllo.

2. minibus elettrici puramente motorizzati ciclo di raffreddamento del motore e del sistema di controllo, ciclo di riscaldamento e raffreddamento ausiliario della batteria.

3Ciclo di raffreddamento del turbocompressore.

4. ciclo di raffreddamento dell'acqua del motore.

5. 12 kW ciclo dell'acqua del pre-riscaldatore.

6. altri sistemi di raffreddamento.

♣ Caratteristiche

* Pompa centrifuga a una fase

* Trasmissione della forza magnetica (struttura della pompa a scudo)

* Motore a corrente continua senza spazzole ad alta efficienza, basso consumo energetico, elevata efficienza, lunga durata.

* Con un'ampia gamma di temperature di funzionamento

* Controllo della velocità del segnale PWM (feedback opzionale del segnale PG)

* Con controllo del flusso costante

* Protezione contro la polarità inversa

* Protezione a secco

* Protezione da sovra tensione, sovra corrente

* Sovraccarico, protezione contro le temperature elevate

* Componenti elettronici per autoveicoli

♣ Descrizione tecnica (parti a contatto con il liquido)

Alloggiamento della testina: PPS+GF

Impeller: PPS+GF

Cavità dello scudo: PPS+GF

Cuscinetto dell'albero: materiali compositi in resina di carbonio+ lavastoviglie in ceramica di zirconia

Acciaio inossidabile

Rotore: iniezione in nylon

Anello di tenuta: EPDM

♣ Dispositivo di guida (compreso il motore)

elettromagneti motori: magneto+iniezione in nylon

Fabbricazione a partire da prodotti di acciaio inossidabile

Motore di guida: motore senza spazzole

Cornice del filo del motore: PPA+GF (bianco)

Cassa della pompa: lega di alluminio

Fabbricazione a partire da acciaio inossidabile SUS 304

Cerchio di supporto: acciaio inossidabile US 304+ anello di gomma smorfiante

impermeabile in base alla classificazione IP67 (en60529)

Collegamento: 3 pin o 4 pin (con segnale PG di feedback)

Diametro dell'ugello:22.6 mm (diametro interno:16 mm)

♣ Specifiche del modello

DKB80-12A ((SR/PG)

DKB80-24A ((SR/PG)

Con modello con sopfisso di supporto di montaggio: SR (ad esempio:DKB80-12ASR)

Con il modello del segnale di feedback PG con suffisso:PG (ad esempio:DKB80-12APG)

♣ Istruzioni di montaggio

Le pompe della serie DKB80 sono pompe centrifughe che richiedono pre-riempimento,

La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, o la pompa pre-riempita prima dell'accensione.

1: la pompa non deve funzionare a secco, anche se può funzionare a secco per 30 secondi (dopo 30 secondi di funzionamento a secco, si arresterà automaticamente), il funzionamento a secco farà rumore,anche aumentare l'abrasione dell'albero e della manica dell'albero.

2: utilizzare il tubo di diametro raccomandato per il collegamento dell'entrata della pompa, se si utilizza un tubo di diametro minore, a causa della pressione negativa nella pompa,l'aria esterna entra più facilmente nella pompa attraverso il condotto, si farà il deprezzamento delle prestazioni della pompa, e anche le bolle d'aria causare danni alla pompa.

3: vista dalla direzione di ingresso della pompa, la rotazione dell'impellatore avviene nel senso orario (vedi freccia sulla porta di uscita).

4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).

5: Per evitare il secco (l'aria si blocca nella girante), l'uscita della pompa d'acqua deve essere verticale o nella parte superiore della girante (cfr. figura 1).

6: il tubo di connessione deve essere montato verticalmente (o senza gomito in 20 cm) per rendere l'aria scaricata facilmente, il tubo di uscita non deve essere utilizzato a meno di 90 gradi

Il gomito (cfr. figura 2).

7: Non utilizzare acqua di mare o altro inquinamento pesante con liquido di impurità a granello grande come mezzo liquido.

♣ Parametro di temperatura

Temperatura media del liquido: -40°C a +120°C (-40°F a + 248°F)

Temperatura ambiente di lavoro: -40°C a +100°C (-40°F a +212°F)

Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)

(fino a 100 °C, ma ridurrà la durata)

♣ Pressione del sistema

-0,2 a 2,5 bar (100°C).

La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36°C.

♣ Intervallo di tensione

Pompa d'acqua nominale da 12 V, gamma operativa da 9 a 16 V

Pompa d'acqua nominale da 24 V, gamma operativa da 18 a 30 V

Sebbene il motore possa essere utilizzato in un ampio intervallo di tensione e temperatura, una tensione e una temperatura eccessive o troppo basse influenzeranno la durata di vita del motore.la pompa non può essere esposta a radiazioni termiche ambientali.

Liquido medio: acqua pura, miscela liquida (Acqua con meno del 60% di glicolo)

♣ Parametro elettrico

♣Modello di connettore e pin

♣ Attenzione

1. temperatura ambiente di lavoro: -40°C-120°C, deve cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al tubo di scarico del gas e al motore durante l'installazione,garantire la temperatura dell'ambiente di lavoro.

2La posizione di installazione della pompa d'acqua deve essere il più possibile vicina al basso livello d'acqua, per prolungare la vita della pompa.

3Per ridurre la resistenza all'acqua, si dovrebbe ridurre il più possibile il numero di gomiti nelle tubature dell'impianto, assicurandosi che nessun gomito si trovi entro 20 cm dalla pompa.

4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la vita utile

5. Prestare attenzione alla purezza dell'acqua, evitare di ingorghi e impeller-bloccato per ridurre la vita di servizio della pompa.

♣ Grafico della curva

♣Dimensioni totali
