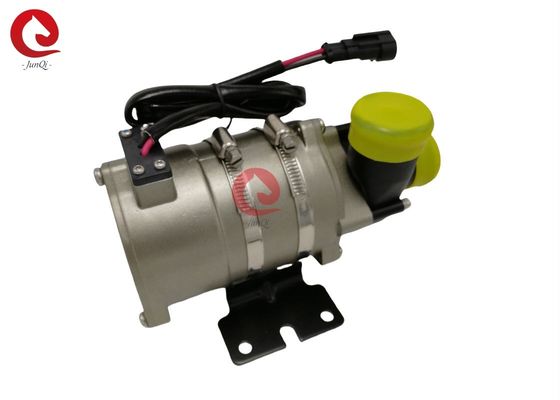

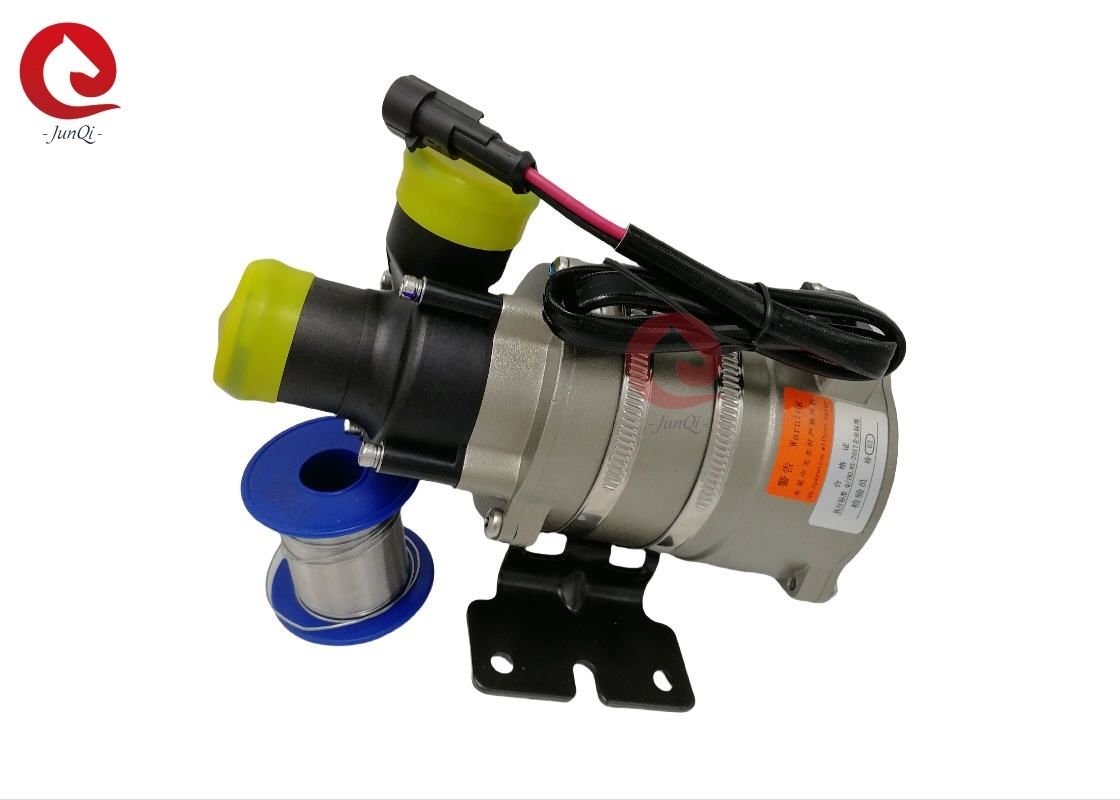

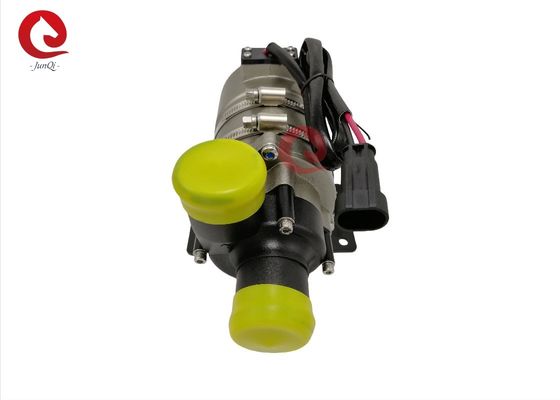

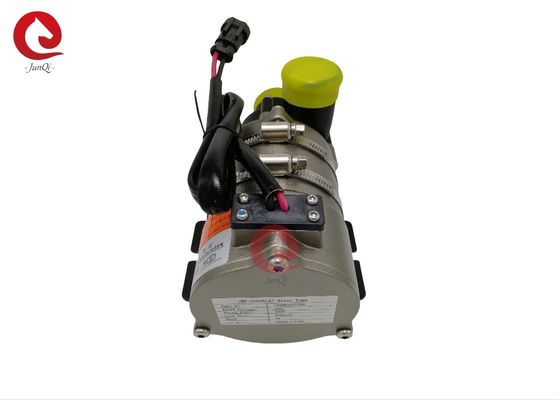

Pompa ad acqua DC senza spazzole SERIE OWP-6000KL67
Pompa centrifuga per aumento/circolazione/frequenza variabile/bassa rumorosità
Controllo PWM/feedback del segnale
■ Descrizione tecnica (parti a contatto con il liquido)
Alloggiamento della testata della pompa: PPS+GF
Girante: PPS+GF
Cavità di schermatura: PPS+GF
Manicotto dell'albero: materiali compositi di carburo di silicio
Albero: acciaio inossidabile (3CR14)
Alloggiamento del magnete: incapsulamento in plastica PPS
Anello di tenuta: EPDM
■ Dispositivo di azionamento (incluso il motore)
Rotore di azionamento: magnete incapsulato in plastica PPS
Viti e dadi: acciaio inossidabile SUS 304
Motore di azionamento: motore senza spazzole
Telaio del filo del motore: PPA GF
Alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere PE.
Staffa: acciaio
Cerchio della staffa: acciaio inossidabile US 304
Impermeabilità basata sulla classificazione IP67 (en60529)
Modello connettore: AMP282104-1 (spina corrispondente AMP282109-1)
Diametro dell'ugello: 40 mm (1,5 pollici)■ Istruzioni di montaggio
Le pompe della serie OWP-6000KL sono pompe centrifughe che richiedono il pre-riempimento,
La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre
immersa nel liquido, oppure preriempi la pompa prima di accenderla.
■ Applicazioni
Ampiamente utilizzata in autobus ibridi, autovetture ibride, veicoli elettrici, treni, navi e altri sistemi di riscaldamento e
sistema di raffreddamento a circolazione.
■ Caratteristiche
◆Pompa centrifuga
◆Trasmissione a forza magnetica
◆Motore CC senza spazzole ad alta efficienza, basso consumo energetico, alta efficienza, lunga durata.
◆Con ampia gamma di temperature di esercizio
◆Controllo della velocità del segnale PWM (opzionale)
◆Uscita del segnale diagnostico (opzionale)
◆Con controllo del flusso costante
◆Protezione contro l'inversione di polarità
◆Protezione contro il funzionamento a secco
◆Sovratensione, protezione da sovracorrente
◆Sovraccarico, protezione da sovratemperatura
1: La pompa non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15
minuti di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco farà rumore, aumentando anche
l'abrasione all'albero e al manicotto dell'albero.
2: Utilizzare il tubo con il diametro consigliato per collegare l'ingresso della pompa, se si utilizza un diametro inferiore
tubo flessibile di ingresso della pompa, a causa della pressione negativa nella pompa, l'aria esterna entra più facilmente nel
pompa attraverso la tubazione, ciò degraderà le prestazioni della pompa e anche l'aria
le bolle danneggiano la pompa.
3: Visto dalla direzione dell'ingresso della pompa, la girante ruota in senso orario (vedere la freccia su
la porta di uscita).
4: La pompa può essere installata verticalmente o orizzontalmente (vedere la figura 1) Quando installata
verticalmente, la porta di uscita deve essere rivolta verso l'alto.
5: Per evitare il funzionamento a secco (l'aria rimane intrappolata nella girante), la porta di uscita della pompa dell'acqua deve
essere verticale o nella parte superiore della girante. (vedere la figura 1)
6: Il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far sì che l'aria
scaricata facilmente, il tubo di uscita non deve essere utilizzato con un gomito inferiore a 90 gradi (vedere la figura 2).
7: Non è possibile utilizzare l'acqua di mare o altri liquidi con forti inquinamenti con grandi impurità come liquido
mezzo.
■ Parametro di temperatura
Temperatura del liquido medio: da -40℃ a +85℃ (da -40°F a +185°F)
Temperatura ambiente di lavoro: da -40℃ a +120℃ (da -40°F a +248°F)
Temperatura di stoccaggio: da -40℃ a +70℃ (da -40°F a +158°F)
(fino a 100 ℃, ma ciò ridurrà la durata)
■ Pressione del sistema
da -0,2 a 2,5 bar (100℃ (212°F).
La durata è superiore a 20.000 ore in base alla tensione nominale e a 36℃ (86°F) ambiente
temperatura.
■ Intervallo di tensione
Pompa dell'acqua da 24 V nominale, intervallo di funzionamento da 18 V a 32 V
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensioni e temperature, ma eccessivo o troppo
bassa tensione e temperatura influiranno sulla durata del motore, la pompa non può essere
esposto all'ambiente di radiazione termica.
Liquido medio: miscela liquida (acqua con glicole inferiore al 60%)
■ Parametro elettrico
|
Tensione di esercizio
(VDC)
|
Potenza nominale
(W)
|
Portata nominale
(L/H)
|
Dimensioni
(mm)
|
Peso
(g)
|
| 18-32 V (24 V) |
190 W |
Q=6000L/H,
H≥4m
|
202*90*105 |
1700 g |
Modello connettore e le corrispondenti proprietà elettriche (vedere la figura 3):
|
AMP282104
(Spina corrispondente AMP282109-1
|
1 |
2 |
| +24 VDC |
GND |
La dimensione del filo consigliata è (in base alla caduta di tensione del 3%)
| Spessore del filo |
Il filo più lungo utilizzato |
| |
24v |
|
1,5 mm²
|
16 m |
|
2,5 mm²
|
25 m |
|
3 mm²
|
31 m |
|
4 mm²
|
40 m |
* La lunghezza del filo indica la distanza dalla pompa alla batteria
■ Attenzioni
1. Temperatura ambiente di lavoro: -40℃--120℃, dovrebbe cercare di evitare di avvicinarsi a tre elementi
sistema di tubi di scarico catalitico, del gas e motore durante l'installazione, garantire il funzionamento
temperatura ambiente.
2. La posizione di installazione della pompa dell'acqua deve essere il più possibile vicina al livello dell'acqua basso
livello, per prolungare la durata della pompa.
4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre il servizio
vita
5. Prestare attenzione alla purezza dell'acqua, evitare inceppamenti e blocco della girante per ridurre il
durata della pompa
■Parametro di prestazione
Dimensione esterna:
