Pompa centrifuga DC senza spazzole a motore DC 24V 300W pompa elettrica per l'acqua pesante per autobus elettrici, batterie per camion e raffreddamento del regolatore con PWM

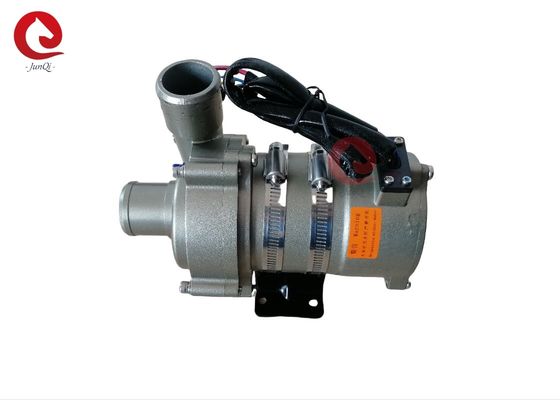

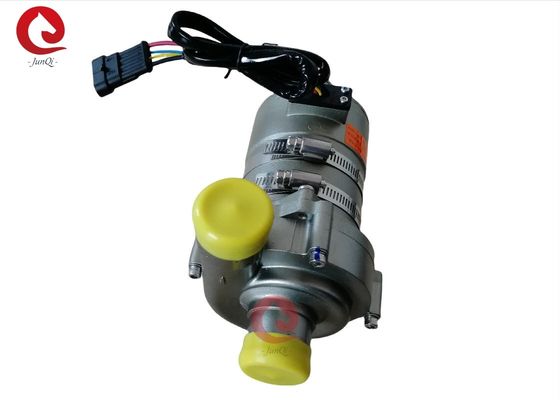

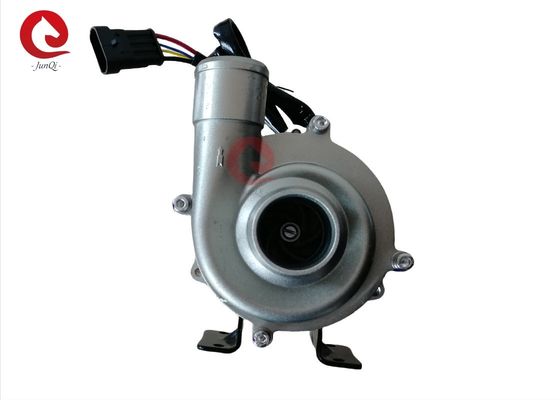

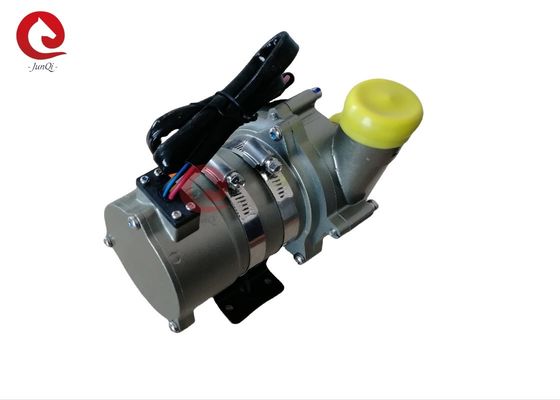

OWP-7000KL67 pompa elettrica per acqua pesante da 300 W per sistema di raffreddamento elettrico dell'autobus/del camion con batteria e controller
■ Applicazioni
Ampiamente utilizzato in autobus ibridi, automobili ibride, veicoli elettrici, treni, navi e altri sistemi di riscaldamento e
sistema di circolazione di raffreddamento.
■ Caratteristiche
◆ pompa centrifuga
◆Trasmissione della forza magnetica
◆Motore a corrente continua senza spazzole ad alta efficienza, basso consumo di energia, elevata efficienza, lunga durata di vita.
◆Con un'ampia gamma di temperature di esercizio
◆Controllo della velocità del segnale PWM (facoltativo)
◆uscita del segnale diagnostico (facoltativo)
◆Con controllo del flusso costante
◆Protezione contro la polarità inversa
◆Protezione contro il secco
◆Protezione contro sovratensione e sovratensione
◆Sovraccarico, protezione contro le temperature elevate
■ Descrizione tecnica (parti connesse a contatto con il liquido)
Cassa della testa della pompa: leghe di alluminio per fusione a pressione
Impeller: PPS+GF
Cavità dello scudo: PPS+GF
Capo dell'albero: materiali compositi al carborondone
Acciaio inossidabile (3CR14)
Cassa magnetica: intasatura di plastica PPS
Anello di tenuta: EPDM
■ Dispositivo di guida (compreso il motore)
Rotore motore: PPS magnete in plastica incapsulato
Fabbricazione a partire da prodotti di acciaio inossidabile
Motore di guida: motore senza spazzole
Cornice del filo del motore: PPA GF
Alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere di PE.
Acciaio
Cerchio di supporto: acciaio inossidabile US 304
impermeabile in base alla classificazione IP67 (en60529)
Modello di connettore: AMP282104-1 (connessione AMP282109-1)
Diametro dell'ugello: 40 mm (1,5 pollici)
■ istruzioni di montaggio
Le pompe della serie OWP-7000KL67 sono pompe centrifughe che richiedono un precarico,
La pompa è installata nella posizione più bassa del sistema per garantire che l'impeller sia sempre
immersi nel liquido, o pre-riempiti la pompa prima di accendere.
1: La pompa non deve essere a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti)
La velocità di caricamento è di circa 15 minuti, si fermerà automaticamente), la velocità di caricamento farà rumore, aumentando anche la velocità di caricamento.
abrasione dell'albero e del manico dell'albero.
2: Se si utilizza un tubo di diametro minore, utilizzare il tubo di diametro raccomandato per il collegamento dell'entrata della pompa
L'ingresso della pompa del tubo, a causa della pressione negativa nella pompa, facilita l'ingresso dell'aria esterna nella pompa.
pompa attraverso la condotta, farà il rendimento della pompa degrado, e anche l'aria
Le bolle danneggiano la pompa.
3: vista dalla direzione di ingresso della pompa, la rotazione dell'impeller è in senso orario (cfr. freccia sul
la porta di uscita).
4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).
verticalmente, la presa di uscita dovrebbe essere verso l'alto.
5: Per evitare il secco (l'aria si blocca nella girante), la presa di uscita della pompa d'acqua deve
essere verticali o nella parte superiore della girante (cfr. figura 1).
6: il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far sì che l'aria
se scaricato facilmente, il tubo di uscita non deve essere utilizzato a meno di 90 gradi (cfr. figura 2).
7: Non può essere utilizzato l'acqua di mare o altri pesanti inquinamento con grande grano di impurità liquido come liquido
Medio.
Parametro di temperatura
Temperatura media del liquido: -40°C a +85°C (-40°F a +185°F)
Temperatura ambiente di lavoro: -40°C a +120°C (-40°F a +248°F)
Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
(fino a 100 °C, ma ridurrà la durata)
■ Pressione del sistema
-0,2 a 2,5 bar (100°C).
La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e ai 36°C (86°F) ambientali
temperatura.
■ Intervallo di tensione
Pompa d'acqua nominale da 24 V, gamma operativa da 18 a 32 V
Anche se il motore può essere utilizzato in una vasta gamma di tensione e temperatura, ma eccessivo o troppo
la bassa tensione e la bassa temperatura influenzeranno la durata del motore, la pompa non può essere
esposti a radiazioni termiche ambientali.
Liquido medio: miscela liquida (Acqua con meno del 60% di glicolo)
■ Parametro elettrico
|
Voltaggio di funzionamento
(VDC)
|
Potenza nominale
(W)
|
Flusso nominale
(L/H)
|
Dimensioni
(mm)
|
Peso
(g)
|
|
24V ((18V-32V)
|
240 W
|
Q=2800L/H,
H≥ 16M
|
190*90*157
|
2200 g
|
Modello di connettore e corrispondenti proprietà elettriche (cfr. figura 3):
|
AMP282104
(Plug AMP282109-1 abbinato)
|
1
|
2
|
|
+24V
|
GND
|
|
Spessore del filo
|
Il filo più lungo utilizzato *
|
|
|
24V
|
|
1.5 mm2
|
16 metri
|
|
2.5 mm2
|
25 metri
|
|
3 mm2
|
31 metri
|
|
4 mm2
|
40 metri
|
Dimensione raccomandata del filo è (basata su un calo di tensione del 3%)
* La lunghezza del filo significa la distanza dalla pompa alla batteria
■ Attenzioni
1. temperatura ambiente di lavoro: -40°C-120°C, deve cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al tubo di scarico del gas e al motore durante l'installazione,garantire la temperatura dell'ambiente di lavoro.
2La posizione di installazione della pompa d'acqua deve essere il più possibile vicina al basso livello d'acqua, per prolungare la vita utile della pompa.
4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la vita utile
5. Prestare attenzione alla purezza dell'acqua, evitare di ingorghi e impeller-bloccato per ridurre la vita di servizio della pompa
■ Parametro delle prestazioni
Etichette del prodotto: 24VDC OWP-7000KL67 Pompa ad alta pressione di acqua elettrica automatica Flusso massimo 5500L / H Per BYD YUTONG BEV Bus
