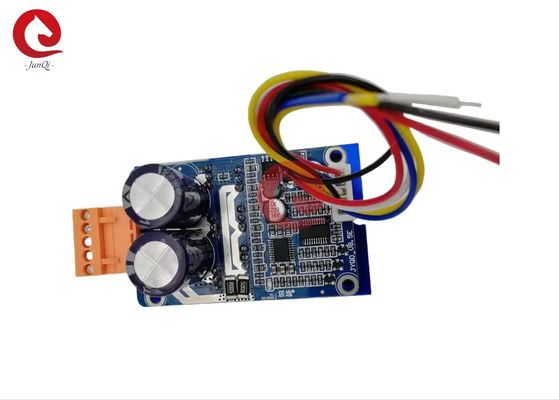

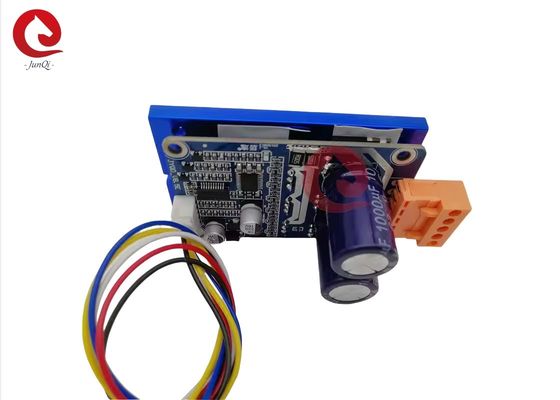

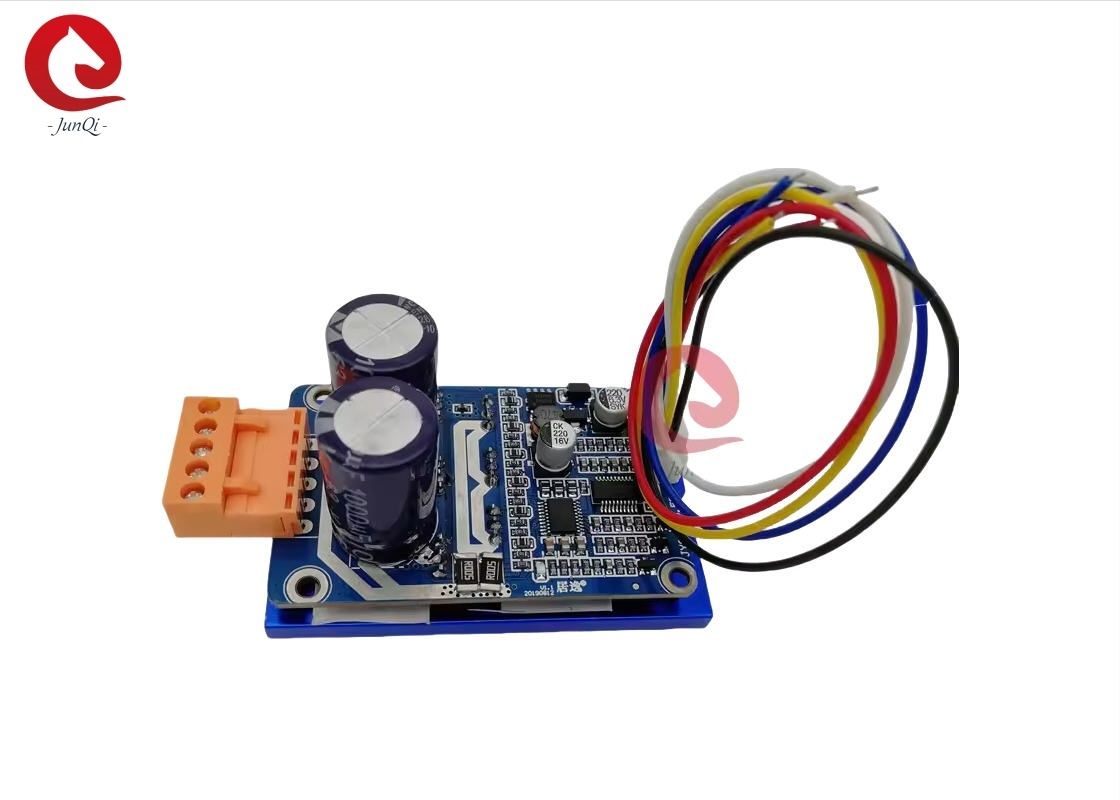

JYQD-V8.5E-H è una scheda driver PWM per motore BLDC di dimensioni molto compatte con dissipatore di calore, connettore, fili e funzioni standard necessarie, il suo prezzo favorevole e le prestazioni affidabili sono competitivi per applicazioni industriali e commerciali.
È ampiamente applicato dai clienti di tutto il mondo da quasi 8 anni, il suo design maturo e stabile è adatto a molte applicazioni.
Note applicative:
| 1. Confermare che i parametri di tensione e potenza del motore non superino l'intervallo della scheda driver come specificato. |
|
2. Questa scheda driver viene utilizzata per motori brushless senza sensore a 3 fasi, ma non è adatta direttamente a tutti i motori brushless senza sensore a 3 fasi. Se l'effetto di guida non è buono (come sfarfallio all'avvio, inversione, la corrente di lavoro a vuoto del motore è troppo grande, la velocità non è stabile, l'efficienza è bassa e non è possibile l'avvio con carico.) I clienti possono regolare la resistenza e la capacità della scheda driver in base alla situazione reale per ottenere il miglior effetto di guida (vedere l'allegato per come effettuare la regolazione)
|
|

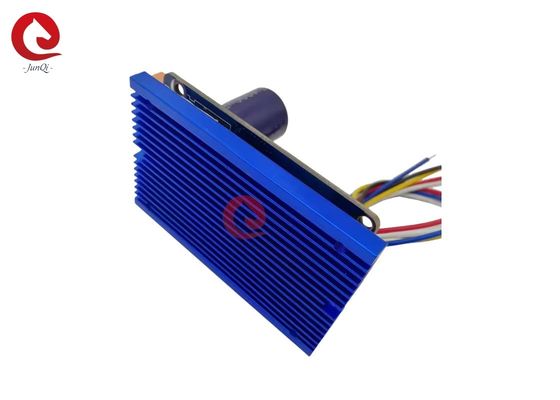

3. La scheda driver JYQD-V8.3E è una scheda nuda senza alloggiamento e dissipatore di calore. Se la potenza del motore è inferiore a 60 W, non è necessario aggiungere un dissipatore di calore, è sufficiente garantire una normale ventilazione e un buon isolamento. Se la potenza del motore è superiore a 60 W, è necessario aggiungere un dissipatore di calore come nello schema sottostante.
|
4. Si prega di notare che la scheda driver JYQD-V8.3E non ha protezione contro l'inversione di connessione, danneggerà permanentemente la scheda driver se la connessione di polarità è invertita.
5. La porta di uscita 5V sulla scheda driver vieta il collegamento di dispositivi esterni. È applicabile solo al potenziometro esterno e all'interruttore della scheda per la regolazione della velocità e l'inversione.
6. Il terminale “M” sulla scheda driver JYQD-V8.3E è il segnale di uscita dell'impulso di velocità del motore (uscita push-pull) e la corrente di uscita massima è inferiore a 5 mA.
| Numero modello |
JYQD-V8.5E |
| Temperatura di esercizio |
-20—85℃ |
| Tensione di esercizio |
18V-50V |
| Corrente massima |
15A |
| Corrente di lavoro continua |
15A |
| · Controllo della velocità PWM |
Frequenza PWM: 1-20KHZ; Ciclo di lavoro 0-100% |
| Regolazione della velocità della tensione analogica |
0-5V |
| Protezione O.V / L.V |
SÌ |
| Uscita segnale impulso di velocità |
SÌ |
Schema di cablaggio
| 5V |
Tensione di uscita interna della scheda driver |
| M |
Porta di uscita del segnale impulso di velocità del motore, segnale impulso 5V. |
| Z/F |
Porte di controllo della direzione di rotazione. Collegare “5V” livello alto o nessun collegamento è direzione avanti, collegare 0 V livello basso o collegare a GND è direzione inversa. |
| VR |
Porta di controllo della velocità. Regolazione lineare della velocità della tensione analogica 0,1 V -5 V, la resistenza di ingresso è 20 K Ohm, collegare a GND quando si effettua la regolazione della velocità PWM, frequenza PWM: 1-20KHZ; Ciclo di lavoro 0-100% |
| GND |
Utilizzato per il controllo interno della scheda driver |
2. Porta di alimentazione
| MA |
fase A del motore |
| MB |
fase B del motore |
| MC |
fase C del motore |
| GND |
DC- |
| VCC |
DC + |
3. Utilizzare fili schermati se la scheda driver ha una distanza superiore a 50 cm dal motore, altrimenti potrebbe causare una guida anomala, compromettendo il normale utilizzo.
4. Distanza della porta di controllo: 2,54 mm, distanza della porta di alimentazione: 3,96 mm
5. Prestare attenzione all'isolamento tra il MOSFET del driver e il dissipatore di calore o la piastra di installazione.
