per creare valore per i clienti. Integrità e vantaggioso per entrambe le parti.
 |
| Luogo di origine: | Changzhou, Cina |
| Marca: | Junqi |
| Certificazione: | CE, RoHs, REACH |
| Numero di modello: | JQ22RBL/22JN10K |
| Quantità di ordine minimo: | 5PCS |
|---|---|
| Prezzo: | USD35-70/PC Negotiable |
| Imballaggi particolari: | CTN |
| Tempi di consegna: | 4weeks dopo ottengono il pagamento (base su ordinazione), |
| Termini di pagamento: | T / T, Western Union, Paypal |
| Capacità di alimentazione: | 10000set/month |
| Tipo: | Motore senza spazzola di CC del cambio planetario | Numero di modello: | JQ22RBL/22JN10K |
|---|---|---|---|
| Dimensione di struttura: | 22mm | Tipo d'avvolgimento: | Stella |
| Coppia di torsione stimata: | 0.05N.m~1N.m | Numero di Pali: | 8 |
| Numero della fase: | 3 | Tensione nominale: | 24VDC |
| Velocità stimata: | 12~1240rpm | Uso: | BARCA, automobile, bicicletta elettrica, FAN, elettrodomestico, Industric automatico |
| Forma: | Giro | ||
| Evidenziare: | motore elettrico senza spazzola di CC di 22mm,motore dell'ingranaggio planetario 24VDC,motore elettrico di CC di 1N.M Brushless |
||

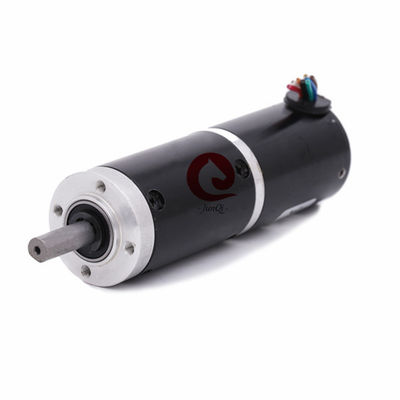

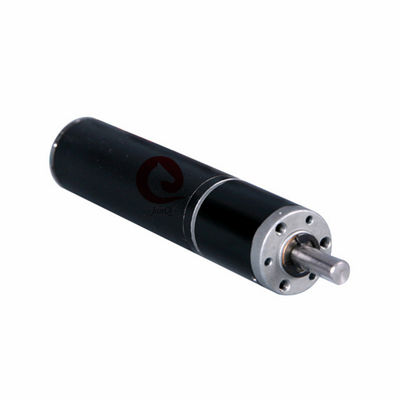

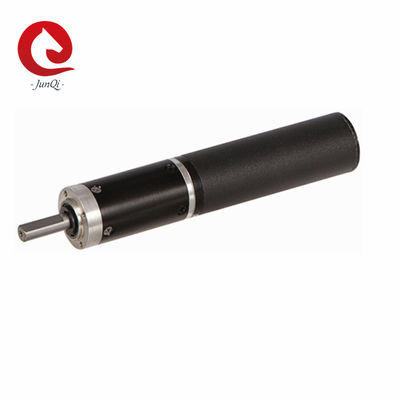

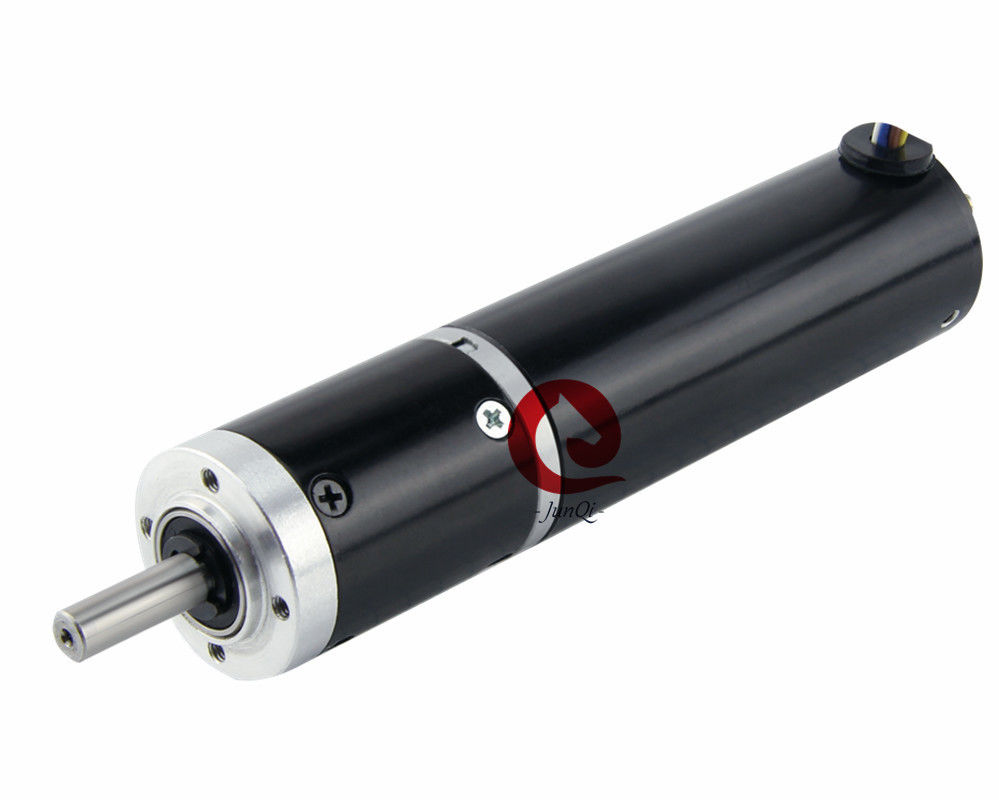

Motore planetario del cambio BLDC di JQ22RBL/22JN10K Dia22mm OD, gamma ammissibile 0.05N.m~1N.m del carico di tensione 24V
Caratteristiche:
Servizio degli accessori: Freno, connettore, codificatore
Progettazione su misura: Bobina su misura, flangia su misura, asse su misura….
Diagramma del cavo:
| Tipo | Colore | Funzioni |
|
UL1007 AWG28 |
Blu | Vcc |
| Giallo | Ha | |
| Brown | HB | |
| Rosso | Hc | |
| Verde | Terra | |
|
UL1007 AWG26 |
Rosso | Fase U |
| Brown | Fase V | |
| Nero | Fase W |
Specificazione del motore di azionamento:
| Oggetto | Unità | JQ22RBL45-2470 | JQ22RBL68-2460 |
| Numero dei pali | 8 | 8 | |
| Numero della fase | 3 | 3 | |
| Tensione nominale | VCC | 24 | 24 |
| Velocità a vuoto | RPM | 7000 | 6000 |
| Velocità stimata | RPM | 4600 | 3800 |
| Coppia di torsione stimata | mN.m | 8 | 20 |
| Potere stimato | W | 4 | 8 |
| Picco di corrente | 0,8 | 1,7 | |
| Resistenza fase/fase | ℃ di ohms@20 | 23 | 11,6 |
| Induttanza fase/fase | MH | 6,2 | 4,3 |
** Note: Sopra è il motore standard, noi può essere progettato &manufactured con la richiesta su misura!!
Dimensione meccanica:
Dati tecnici di CC del motore senza spazzola dell'ingranaggio
Dati del motore dell'ingranaggio JQ22RBL45-2470
| Rapporto di riduzione | 3,7 | 5,2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | |
| Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Lunghezza del cambio (L) | millimetro | 24,4 | 24,4 | 31,0 | 31,0 | 31,0 | 37,4 | 37,4 | 37,4 | 37,4 | 43,8 | 43,8 | 43,8 |
| Velocità a vuoto | RPM | 1887 | 1351 | 500 | 368 | 259 | 137 | 99 | 70 | 50 | 37 | 27 | 19 |
| Velocità stimata | RPM | 1240 | 888 | 329 | 242 | 170 | 90 | 65 | 46 | 33 | 24 | 17 | 12 |
| Coppia di torsione stimata | N.m | 0,027 | 0,037 | 0,091 | 0,12 | 0,17 | 0,30 | 0,41 | 0,58 | 0,8 | 1 | 1 | 1 |
|
Carico di Max.Permissible in poco tempo |
N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 |
Dati del motore dell'ingranaggio JQ22RBL68-2460
| Rapporto di riduzione | 3,7 | 5,2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | |
| Numero degli ingranaggi | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| Lunghezza del cambio (L) | millimetro | 24,4 | 24,4 | 33,0 | 33,0 | 33,0 | 41,5 | 41,5 | 41,5 | 41,5 |
| Velocità a vuoto | RPM | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 |
| Velocità stimata | RPM | 1027 | 730 | 271 | 200 | 140 | 74 | 53 | 38 | 27 |
| Coppia di torsione stimata | N.m | 0,067 | 0,093 | 0,23 | 0,31 | 0,44 | 0,74 | 1 | 1 | 1 |
|
Carico di Max.Permissible in poco tempo |
N.m | 0,3 | 0,3 | 1,2 | 1,2 | 1,2 | 3 | 3 | 3 | 3 |
Possiamo assicurare il servizio extra:
Se questo motore non abbina con la vostra richiesta. Senta libero prego per contattare con noi, noi può fare l'asse su misura/bobina/flangia di supporto/cavo/connettore. Vogliamo parallelamente gli impianti con voi ed il vostro gruppo per progettare un motore che misura i bisogni precisi della vostra applicazione. Tutti gli ingegneria e supporto è fatta in-house.
FAQ:
Q: Quanto tempo è il termine d'esecuzione degli ordini?
: Termine d'esecuzione: 4 settimane dopo che ricevere il deposito
Q: Che cosa è la vostra assicurazione commerciale?
: protezione 100% di qualità del prodotto.
prodotto 100% su protezione della spedizione di tempo.
protezione 100% di pagamento per il vostro importo coperto.
Q: Che cosa è Moq?
: 5PCS. Benvenuto di piccolo ordine.
Q: Fate il prodotto su misura?
: Sì, accettiamo l'IT.
Q: Circa dopo la vendita Serive?
: Servizi di assistenza al cliente 24/7.
Q: Che cosa dovrei fare se non sono soddisfatto con il vostro prodotto?
: Se ci sono difetti nella sua qualità, possiamo scambiare buon per voi.
Generalmente, questo problema è raro.
Q: Che cosa è il termine di pagamento?
: T/T e Paypal è usato di più, prego ci contattano per i dettagli
Q: Che cosa è il livello di qualità di vostro prodotto?
: Produciamo la buona qualità, rifiutiamo di produrre scarsa qualità.
I nostri prodotti del motore contengono la gamma:
