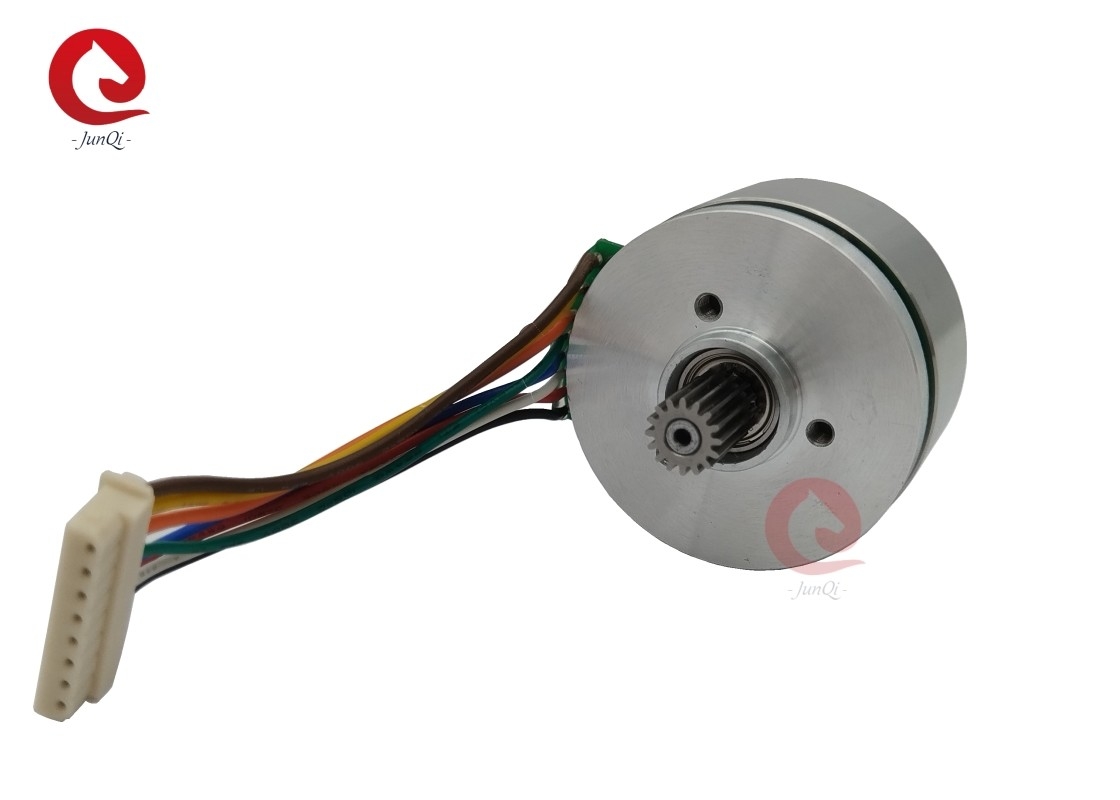

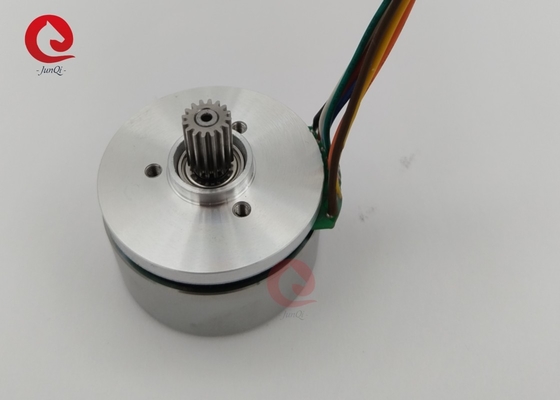

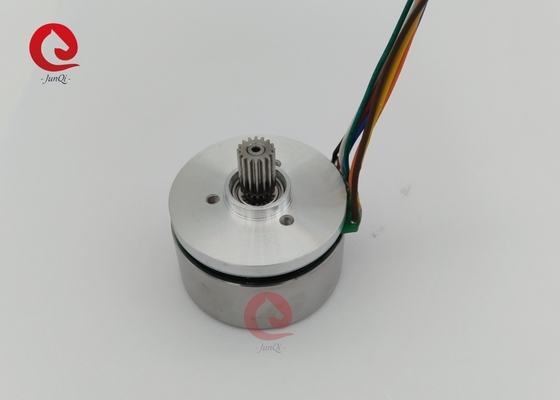

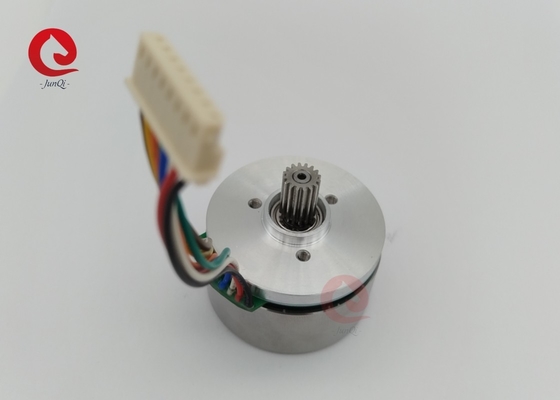

Motori a corrente continua senza spazzole
Il design specifico del rotore esterno dei motori a corrente continua senza spazzole fornisce a questi prodotti un rapporto potenza/volume eccezionale, mantenendoli al contempo molto leggeri e compatti.Questi motori a corrente continua ad alta coppia offrono un controllo molto buono anche a bassa velocitàLa nostra gamma di motori BLDC piatti offre una vasta gamma di dimensioni con lunghezza ridotta.
Riassunto delle caratteristiche:
1Ampia gamma di regolazione della velocità e torque di uscita senza intoppi.
2Ottima stabilità di velocità.
3Piccole dimensioni, alta potenza.
4Alta efficienza, bassa elevazione della temperatura.
Specificità generale:
| Articolo |
Specificità |
| Tipo di avvolgimento |
Connessione stellare |
| Angolo dell'effetto Hall |
Angolo elettrico di 120 gradi |
| Gioco radiale |
0.02 mm@450 g |
| Gioco assiale |
0.14 mm@450 g |
| Max.Forza radiale |
20N ((10mm dalla fianchetta) |
| Max.Forza assiale |
10N |
| Forza dielettrica |
600VAC/1S |
| Resistenza all'isolamento |
100MΩ,500VDC |
| Temperatura ambiente |
-20°C~+50°C |
| Classe di isolamento |
Classe B |
Connessione elettrica:
| Numero PIN. |
Collegamento |
Funzioni |
| Pin 1/Pin 6 |
JST B6B-PH-K-S |
Sala GND |
| Pin 2 |
Vcc Hall +5Vdc |
| Pin 3 |
Sala U |
| Pin 4 |
Sala V |
| Pin 5 |
Sala W |
| Pin 2 |
JST B5P-VH |
Fase U |
| Pin 3 |
Fase V |
| Pin 4 |
Fase W |
| Pin 1/Pin 5 |
GND |
Specificità elettrica:
| Articolo |
Unità |
JQ45BLW27-24V-6170A-G01 |
| Numero di pali |
|
16 |
| Numero di fasi |
|
3 |
| Tensione nominale |
VDC |
24 |
| Torsione nominale |
mN.m |
130 |
| Torsione di stazionamento continua |
mN.m |
156 |
| Velocità nominale |
RPM |
4840 |
| Potenza nominale |
W |
70 |
| Torsione massima |
mN.m |
390 |
| Corrente di picco |
A |
11 |
| Resistenza da linea a linea |
Ohms@20°C |
0.56 |
| Induttanza da linea a linea |
mH |
0.27 |
| Costante di coppia |
mN.m/A |
37.1 |
| Campi elettromagnetici posteriori |
Vrms/KRPM |
2.75 |
| Inerzia del rotore |
g.cm2 |
180 |
| Lunghezza del motore |
mm |
27 |
| Peso |
g |
160 |
**Nota: Il motore può essere progettato e fabbricato su richiesta personalizzata!!
Dimensioni del motore ((mm):
