Junqi M545D 2 fasi Stepper driver per corrente inferiore a 4,5A Nema23, Nema34 motore passo
Descrizioni del prodotto:
L'M545D è una nuova generazione di motore a passo a passo, grazie all'adozione dell'avanzata tecnologia bipolare a corrente costante, mostra un funzionamento stabile.fornisce eccellente coppia elevata. Inoltre, riduce significativamente i rumori e le vibrazioni del motore di funzionamento. L'M545D ha la caratteristica di basso rumore, bassa vibrazione e basso riscaldamento. L'M545D è un alimentatore DC24-48V.Si applica ai motori passo-passo ibridi bi-fase sotto i 4.5A corrente La M545D ha 14 tipi di micro passi. Il numero massimo di passi è 51200 passi/rev (microstep è 1/256).e la corrente di uscita ha 8 stazioni. L'M545D ha funzioni di protezione automatica per semiflusso, motore male collegato, sovra-voltaggio, sotto-voltaggio e sovra-corrente.
Caratteristiche del prodotto:
1Un motore passo a passo ad alte prestazioni che utilizza la tecnologia bipolare a corrente costante.
2. basso rumore, basse vibrazioni e basso aumento della temperatura
3. tensione 18 ~ 50V DC
4. con 8 stand impostazione corrente di uscita, corrente di picco 4.5A
5- Con 14 bancarelle micro step di divisione impostazione
6. automatico Mezza corrente, auto prova, sovra tensione, sotto tensione, protezione contro la corrente
7Isolamento ottico interno, risposta di frequenza massima 200KHZ
8- adatto per motori a passo ibridi nema23 e nema43 a 2 e 4 fasi con corrente compresa tra 1,5 e 4,5 A
Selezione corrente:
Selezione Mircrostep:
Dimensione: ((Unità=mm):
Introduzione ai porti:
1.Port di interfaccia di alimentazione:
| Porto n. |
|
Il simbolo |
Nome |
Commento |
| 1 |
Porte di alimentazione |
GND |
Voltaggio di ingresso |
DC24V-50V |
| 2 |
+vdc |
| 3 |
Porte di ingresso del filo della fase motrice |
A+ |
Fase A+ |
Fase motoria A |
| 4 |
E'un... |
Fase A- |
| 5 |
B+ |
Fase B+ |
Fase motoria B |
| 6 |
B- |
Fase B- |
2. Porti di ingresso del segnale di controllo
| Porto n. |
Il simbolo |
Nome |
| 1 |
PUL+ |
Segnale d'impulso+ |
| 2 |
PUL- |
Segnale di impulso... |
| 3 |
DIR+ |
Segnale di direzione+ |
| 4 |
DIR- |
Segnale di direzione... |
| 5 |
ENA+ |
Abilitare il segnale + |
| 6 |
ENA- |
Abilita il segnale. |
Connessioni tipiche:
I circuiti interni dell'interfaccia del driver sono isolati dai segnali dell'accoppiatore opt, R nella figura è una resistenza di limitazione della corrente esterna.E ha una buona prestazione anti-interferenza.

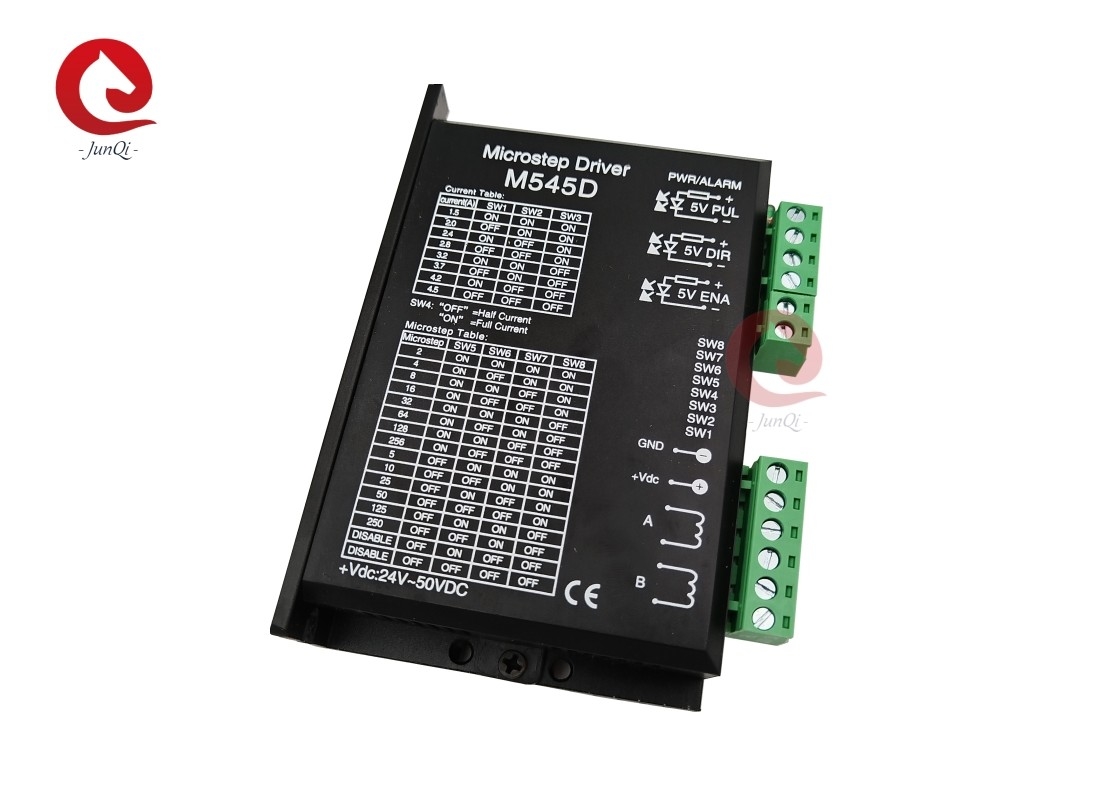

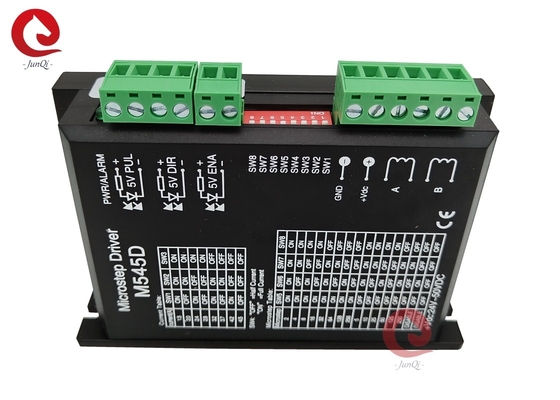

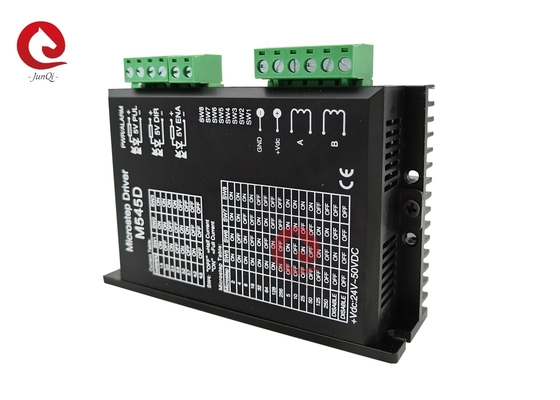

Dettagli del prodotto:
FAQ:
1.Posso avere dei campioni prima?
A: Certo, wSiamo onorati di offrirvi dei campioni per il vostro assegno.
2.D: Avete i prodotti in magazzino?
A: I nostri prodotti sono fabbricati secondo il vostro ordine, ad eccezione dei prodotti normali.
3.D: Qual è il tempo di consegna?
R: Di solito ci vogliono circa 7 giorni lavorativi, ma il tempo esatto di consegna potrebbe essere diverso per ordine o in tempi diversi.
4.D: Come funziona la vostra fabbrica per quanto riguarda il controllo di qualità?
A: La qualità è la priorità. Noi sempre attribuiamo grande importanza al controllo della qualità dall'inizio alla fine della produzione. Ogni prodotto sarà completamente assemblato e attentamente testato prima di imballare
