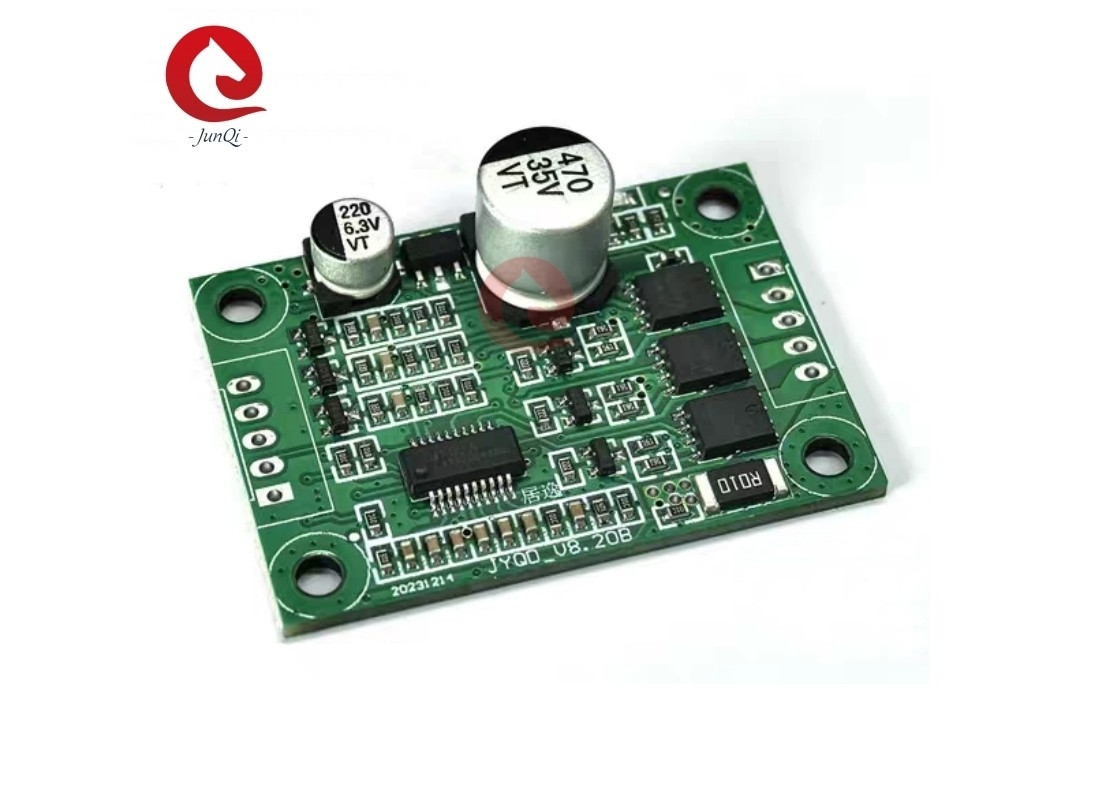

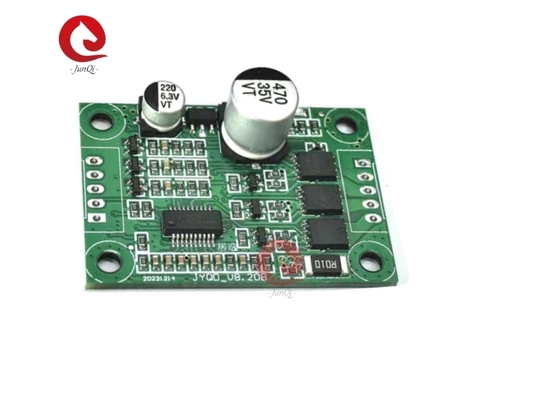

5V~28VDC Max 5A Guida JYQD_V8.20B per motore BLDC senza hall

1. Confirmare che i parametri di tensione e potenza del motore non superano la portata della scheda del conducente come specificato.
2Se l'effetto di guida non è buono (come il jitter di avvio, la velocità di accensione, ecc.)retrocessione, la corrente di lavoro del motore senza carico è troppo grande, la velocità non è stabile, l'efficienza è bassa e non può essere avviata con carico.) I clienti possono regolare la resistenza e la capacità della scheda del conducente in base alla situazione reale per ottenere il miglior effetto di guida (contattateci), forniremo supporto tecnico)
3. JYQD-V8.20B driver board è una scheda nuda senza alloggiamento e dissipatore di calore.Deve solo garantire una normale ventilazione e un buon isolamento.Se la potenza del motore è superiore a 36 W, deve essere aggiunto un lavandino.
4. Si prega di notare che la scheda del driver JYQD-V8.20B non ha protezione contro la connessione inversa, danneggerà permanentemente la scheda del driver se la connessione di polarità inversa.
5. La porta di uscita 5V sulla scheda del guidatore proibisce il collegamento del dispositivo esterno.
6Il terminale M sulla scheda di comando JYQD-V8.20B è il segnale di uscita dell'impulso di velocità del motore (uscita push-pull), e la corrente di uscita massima è inferiore a 5mA.

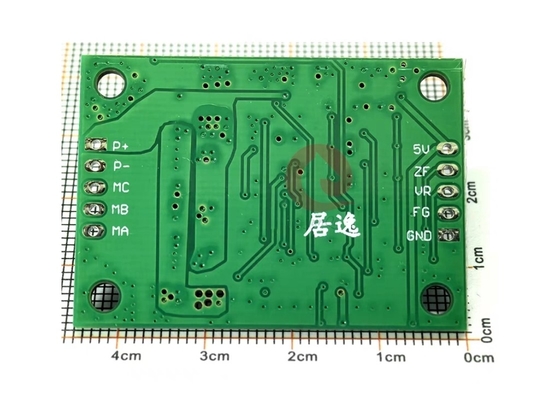

1.Porta di controllo

5 V ----- tensione di uscita interna della scheda del driver, utilizzata solo per la regolazione della velocità del potenziometro e dell'interruttore e per la retromarcia.

Z/F---- Porte di controllo della direzione rotante. Connettere 5V alto livello o nessun collegamento è direzione in avanti, connettere 0 V basso livello o connettersi a GND è direzione inversa.

VR ----Port di controllo della velocità. Regolazione della velocità lineare di tensione analogica 0.1v -5V, La resistenza di ingresso è di 20K Ohm,connessione con GND quando si inserisce regolazione della velocità PWM, frequenza PWM:1-20KHZ; ciclo di lavoro 0-100%

GND USATO per il controllo interno della scheda motore

2Porta di alimentazione.

MA ---- fase motoria A

MB ---- fase motoria B

MC---- fase motoria C

GND----DC-

VCC----DC +

3. Utilizzare fili blindati se la scheda del conducente si trova a una distanza superiore a 50 cm dal motore, altrimenti può causare una guida anormale, che può influire sul normale utilizzo.



4Distanza da porta di controllo: 2,54 mm, Distanza da porta di alimentazione:2.54 mm



5. Prestare attenzione all'isolamento tra il driver MOSFET e il dissipatore o la piastra di installazione.

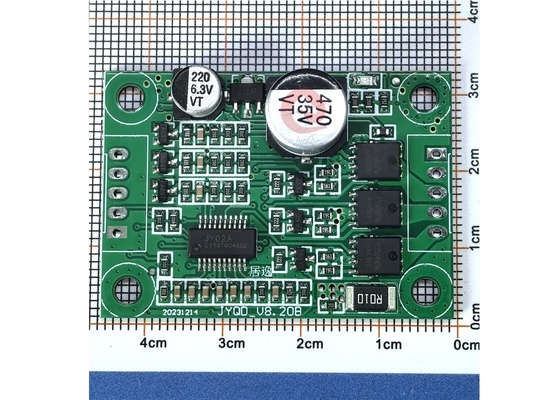

Disegno dimensionale:
