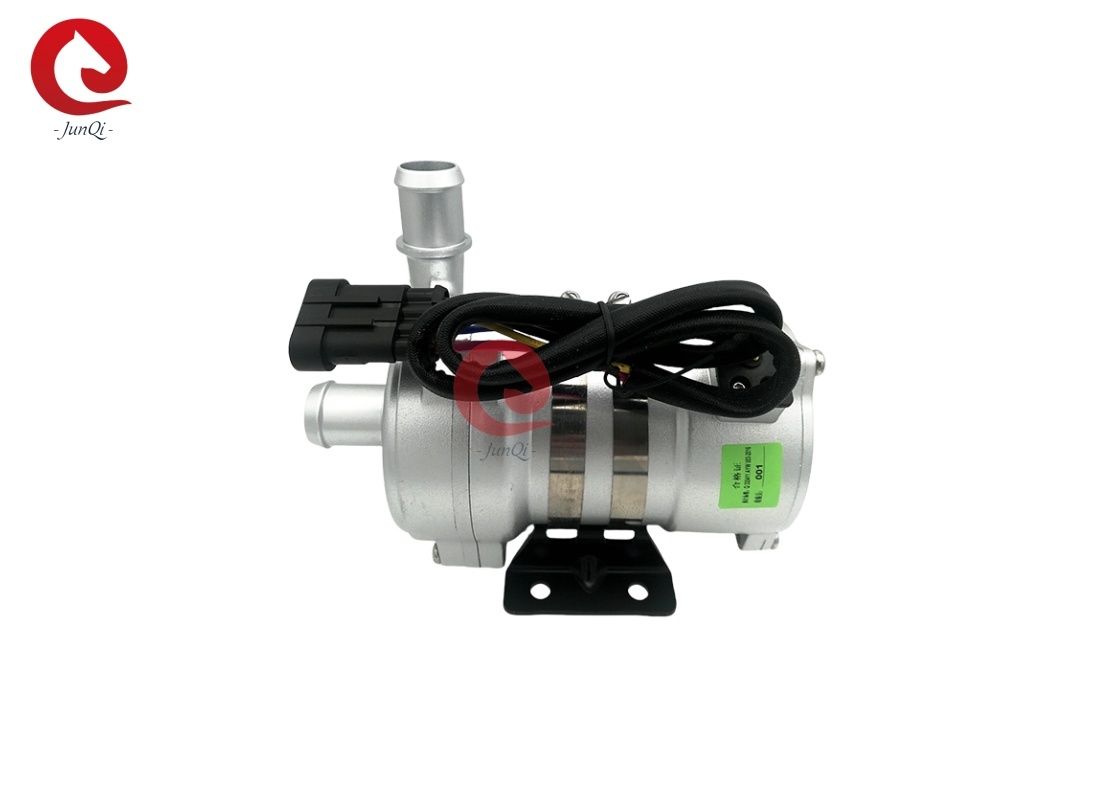

Pompa idraulica elettrica 24VDC 240W di Automative di circolazione del liquido refrigerante dei veicoli di PHEV

24VDC 240W Con controllo PWM Circolazione del liquido di raffreddamento per veicoli PHEV Pompa dell'acqua elettrica automobilistica


Caratteristiche
◆Pompa centrifuga
◆Trasmissione a forza magnetica
◆Motore CC brushless ad alta efficienza, basso consumo energetico, alta efficienza, lunga durata.

◆Con ampia gamma di temperature operative
◆Con controllo a flusso costante
◆Protezione contro l'inversione di polarità
◆Protezione contro il funzionamento a secco
◆Protezione da sovratensione, sovracorrente
◆Protezione da sovraccarico, sovratemperatura

Istruzioni di montaggio
Le pompe della serie JP-BL43-426T sono pompe centrifughe che richiedono il pre-riempimento,
La pompa è installata nella posizione più bassa del sistema per garantire che la girante sia sempre
immersa nel liquido, oppure pre-riempire la pompa prima di accenderla.
1: La pompa non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15
minuti di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco produce rumore, aumentando anche
l'abrasione sull'albero e sul manicotto dell'albero.
2: Utilizzare il tubo con il diametro consigliato per collegare l'ingresso della pompa, se si utilizza un diametro inferiore
tubo di ingresso della pompa, a causa della pressione negativa nella pompa, l'aria esterna entra più facilmente nel
pompa attraverso la tubazione, ciò degraderà le prestazioni della pompa e anche l'aria
le bolle danneggiano la pompa.
3: Visto dalla direzione dell'ingresso della pompa, la girante ruota in senso orario (vedere la freccia su
la porta di uscita).
4: La pompa può essere installata verticalmente o orizzontalmente (vedere la figura 1) Quando installata
verticalmente, la porta di uscita deve essere rivolta verso l'alto.
5: Per evitare il funzionamento a secco (l'aria rimane intrappolata nella girante), la porta di uscita della pompa dell'acqua deve
essere verticale o nella parte superiore della girante. (vedere la figura 1)
6: Il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far sì che l'aria
scaricata facilmente, il tubo di uscita non deve utilizzare un gomito inferiore a 90 gradi (vedere la figura 2).
7: Non è possibile utilizzare acqua di mare o altri liquidi con forti inquinamenti e grandi impurità come liquido
mezzo

■Parametro di temperatura
1. Temperatura del liquido medio: da -40℃ a +85℃ (da -40°F a +185°F)
2. Temperatura ambiente di lavoro: da -40℃ a +85℃ (da -40°F a +185°F)
3. Temperatura di stoccaggio: da -40℃ a +70℃ (da -40°F a +158°F)
(fino a 100 ℃, ma ciò ridurrà la durata)
■ Pressione del sistema
da -0,2 a 2,5 bar (100℃ (212°F).
La durata è superiore a 20.000 ore in base alla tensione nominale e a 36℃ (86°F) di temperatura ambiente
temperatura.
■ Intervallo di tensione
Pompa dell'acqua da 24 V nominale, intervallo di lavoro 18 V - 32 V
Sebbene il motore possa essere utilizzato in un'ampia gamma di tensioni e temperature, ma eccessivo o troppo
bassa tensione e temperatura influiranno sulla durata del motore, la pompa non può essere
esposta alle radiazioni termiche ambientali.
Liquido medio: miscela liquida (acqua con glicole inferiore al 60%)
■ Parametro elettrico


Modello connettore e le corrispondenti proprietà elettriche (vedere figura 3):

■ Attenzioni
1. Temperatura ambiente di lavoro: -40℃--120℃, dovrebbe cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al sistema di scarico dei gas e al motore durante l'installazione, garantire la temperatura dell'ambiente di lavoro.
2. La posizione di installazione della pompa dell'acqua dovrebbe essere il più possibile vicina al basso livello dell'acqua, per prolungare la durata della pompa.
3. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la durata
4. Prestare attenzione alla purezza dell'acqua, evitare inceppamenti e blocchi della girante per ridurre la durata della pompa
■ Parametro di prestazione


■Dimensione esterna


Applicazione:
