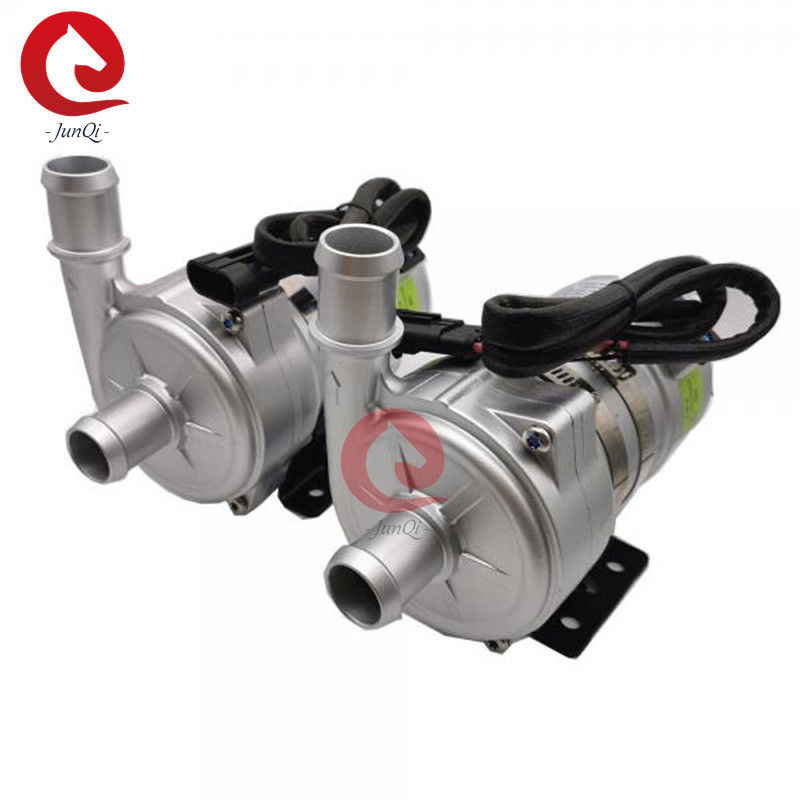

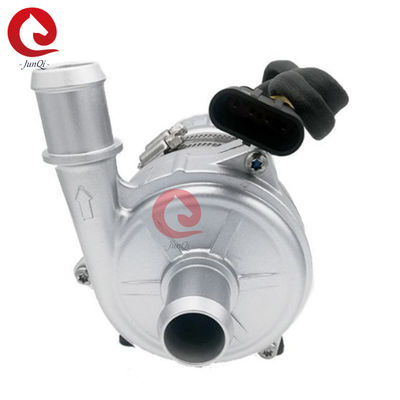

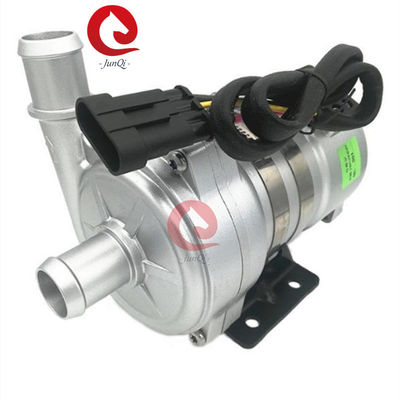

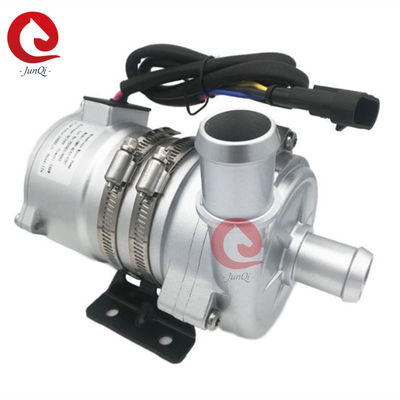

Pompa acqua DC senza spazzole per autobus BEV 24VDC 2400L/H 16M con controllo PWM JP-BL43-426T

24VDC 2400L/H 16M Bus & Coach Intl ((BCI) BEV BUS Pompa d'acqua, Junqi Auto Pompa d'acqua DC senza spazzole con controllo PWM


Caratteristiche
◆ pompa centrifuga
◆Trasmissione della forza magnetica
◆Motore a corrente continua senza spazzole ad alta efficienza, basso consumo di energia, elevata efficienza, lunga durata di vita.

◆Con un'ampia gamma di temperature di esercizio
◆Con controllo del flusso costante
◆Protezione contro la polarità inversa
◆Protezione contro il secco
◆Protezione contro sovratensione e sovratensione
◆Sovraccarico, protezione contro le temperature elevate

Descrizione tecnica (parti correlate a contatto con il liquido)
1. alloggiamento della testa della pompa: leghe di alluminio per fusione a pressione
2Impeller: PPS+GF
3. cavità dello scudo: PPS + GF
4. manicotto dell'albero: materiali compositi al carborondone
5. Arco: acciaio inossidabile ((3CR14) arco
6. Cassa magnetica: PPS plastica in capsula
7Anello di sigillo: EPDM
8. EMC: grado 3
9. rumore:≤ 60 dB

Dispositivo di azionamento (compreso il motore)
1. rotore motore: magneto in plastica in capsula PPS
2. viti e dadi: acciaio inossidabile SUS 304
3. Motore di guida: motore a corrente continua senza spazzole
4. telaio del filo del motore: PPA GF
5. alloggiamento della pompa: cassa in alluminio pressofuso con sabbiatura e anodizzazione + rivestimento in polvere di PE
6- supporto: acciaio
7. Cerchio di supporto: acciaio inossidabile US 304
8. impermeabile in base alla classificazione IP68 (en60529)
9. Modello del connettore: 325304061AAH (corrispondente alla spina 325304061AMH)
10Diametro dell'ugello: 41 mm (1.61 pollici)

Istruzioni di montaggio
Le pompe della serie JP-BL43-426T sono pompe centrifughe che richiedono un riempimento preliminare,
La pompa è installata nella posizione più bassa del sistema per garantire che l'impeller sia sempre
immersi nel liquido, o pre-riempiti la pompa prima di accendere.
1: La pompa non deve essere a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti)
La velocità di caricamento è di circa 15 minuti, si fermerà automaticamente), la velocità di caricamento farà rumore, aumentando anche la velocità di caricamento.
abrasione dell'albero e del manico dell'albero.
2:Utilizzare il tubo di diametro raccomandato per collegare l'entrata della pompa, se si utilizza un diametro inferiore
L'ingresso della pompa del tubo, a causa della pressione negativa nella pompa, facilita l'ingresso dell'aria esterna nella pompa.
pompa attraverso la condotta, farà il rendimento della pompa degrado, e anche l'aria
Le bolle danneggiano la pompa.
3: vista dalla direzione di ingresso della pompa, la rotazione dell'impeller è in senso orario (cfr. freccia sul
la porta di uscita).
4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).
verticalmente, la presa di uscita dovrebbe essere verso l'alto.
5Per evitare il secco (l'aria si blocca nella girante), la porta di uscita della pompa d'acqua deve essere
essere verticali o nella parte superiore della girante (cfr. figura 1).
6: il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far sì che l'aria
se scaricato facilmente, il tubo di uscita non deve essere utilizzato a meno di 90 gradi (cfr. figura 2).
7: Non può essere utilizzato l'acqua di mare o altri pesanti inquinamento con grande grano di impurità liquido come liquido
medio

■Parametro di temperatura
1Temperatura media del liquido: -40°C a +85°C (-40°F a +185°F)
2Temperatura ambiente di lavoro: -40°C a +85°C (-40°F a +185°F)
3Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
(fino a 100 °C, ma ridurrà la durata)
■Pressione del sistema
-0,2 a 2,5 bar (100°C).
La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e ai 36°C (86°F) ambientali
temperatura.
■Intervallo di tensione
Pompa d'acqua nominale da 24 V, gamma operativa da 18 a 32 V
Anche se il motore può essere utilizzato in una vasta gamma di tensione e temperatura, ma eccessivo o troppo
la bassa tensione e la bassa temperatura influenzeranno la durata del motore, la pompa non può essere
esposti a radiazioni termiche ambientali.
Liquido medio: miscela liquida (Acqua con meno del 60% di glicolo)
■ Parametro elettrico


Modello di connettore e corrispondenti proprietà elettriche (cfr. figura 3):


■ Attenzioni
1. temperatura ambiente di lavoro: -40°C-120°C, deve cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al tubo di scarico del gas e al motore durante l'installazione,garantire la temperatura dell'ambiente di lavoro.
2.La posizione di installazione della pompa d'acqua deve essere il più possibile vicina al basso livello d'acqua, per prolungare la vita utile della pompa.
3. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la vita utile
4. Prestare attenzione alla purezza dell'acqua, evitare di ingorghi e impeller-bloccato per ridurre la vita di servizio della pompa
■ Parametro delle prestazioni


■Dimensione esterna


Applicazione:
