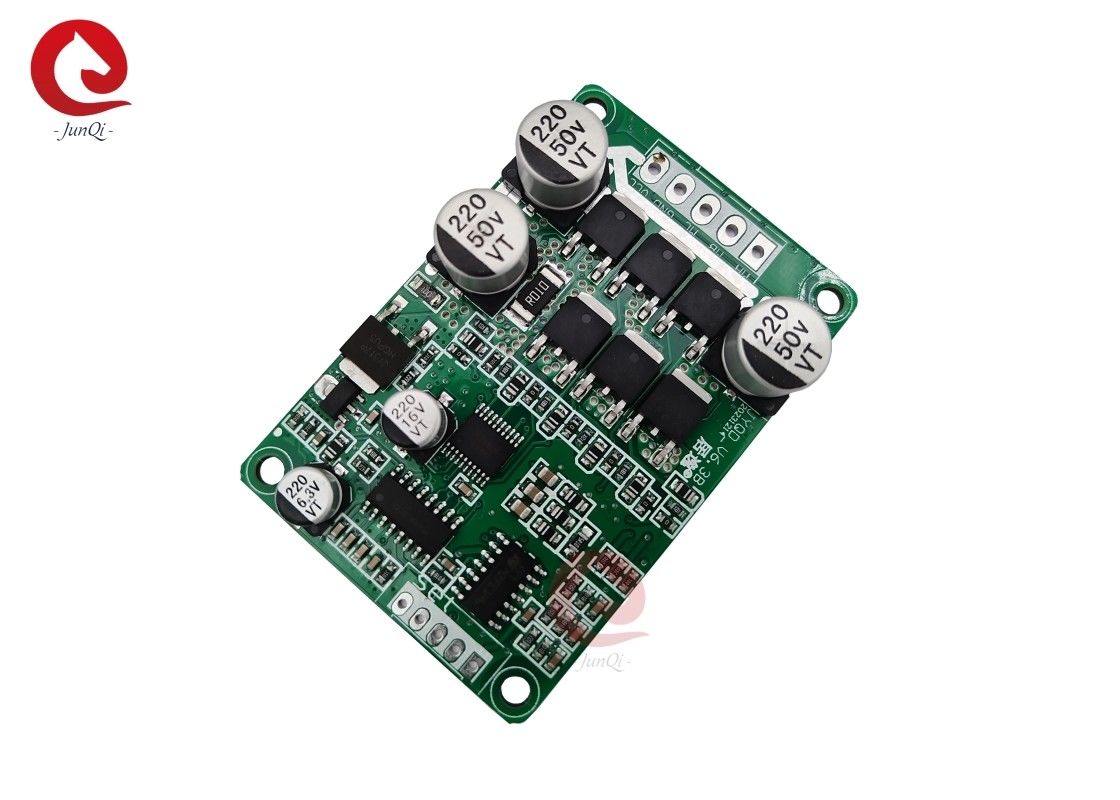

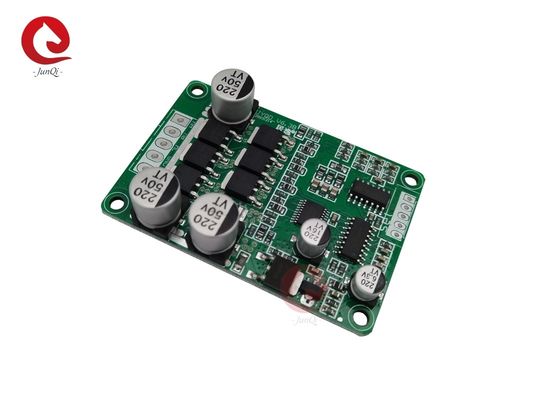

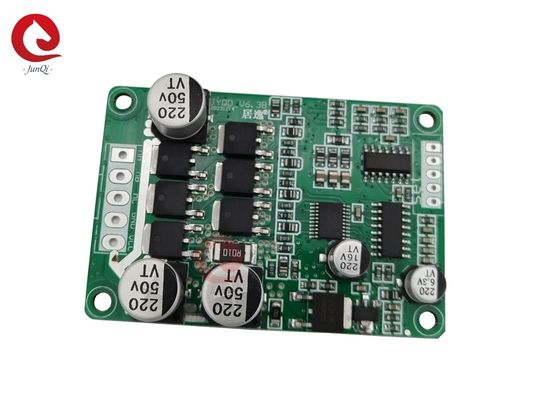

DC7-48V Brushless Motor Drive Board JYQD_V6.3B per motore BLDC senza sensori a 3 fasi

Scheda di azionamento motore brushless DC7-48V JYQD_V6.3B per motore BLDC trifase senza sensori

Descrizione:

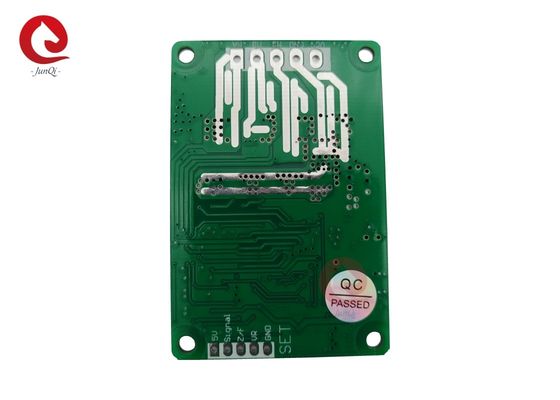

Schema di cablaggio e descrizione delle porte:

1. Porta di controllo

GND — Utilizzato per il controllo interno della scheda driver

VR — Porta di controllo della velocità. Regolazione della velocità della tensione analogica 0V-5V, regolazione lineare della velocità da bassa ad alta. La regolazione della velocità PWM deve essere collegata a terra con la scheda driver.

Z/F — Porte di controllo della direzione di rotazione. Collegare 5V o non collegare in una direzione, collegare GND all'altra direzione.

Segnale — Porta di uscita del segnale a impulsi di velocità del motore, segnale a impulsi da 5V

5V — Tensione di uscita interna della scheda driver, potenziometro esterno o interruttore per la regolazione della velocità e l'inversione di marcia.

2. Porta di alimentazione

P+/VCC — DC +

P-/GND — DC -

MC — Fase C del motore

MB — Fase B del motore

MA — Fase A del motore

3. Prestare attenzione al fatto che il filo di fase del motore e il filo Hall non siano troppo lunghi. Ciò causerà interferenze del segnale se il filo è troppo lungo.

4. Distanza della porta di controllo: 2,54 mm, distanza della porta di alimentazione: 3,96 mm.

5. Prestare attenzione all'isolamento tra il MOSFET del driver e il dissipatore di calore o la piastra di installazione.

 Note applicative:

1. Verificare che i parametri di tensione e potenza del motore non superino l'intervallo specificato della scheda driver.

2. Questa scheda driver viene utilizzata per motori brushless trifase senza sensori, ma non è adatta direttamente a tutti i motori brushless trifase senza sensori. Se l'effetto di azionamento non è buono (ad esempio, sfarfallio all'avvio, inversione, la corrente di lavoro a vuoto del motore è troppo elevata, la velocità non è stabile, l'efficienza è bassa e non è possibile avviare con carico). I clienti possono regolare la resistenza e la capacità della scheda driver in base alla situazione reale per ottenere il miglior effetto di azionamento.

3. La scheda driver JYQD_V6.3B è una scheda nuda, il motore di potenza inferiore a 100 W non necessita di dissipazione forzata del calore, è necessario garantire una ventilazione normale.

4. È vietato collegare l'uscita a 5 V sulla scheda driver a apparecchiature elettriche esterne. È adatta solo per il collegamento di potenziometri e interruttori esterni a questa scheda per la regolazione della velocità e l'inversione.

5. Il segnale sulla scheda driver JYQD_V6.3B è il segnale di uscita a impulsi di velocità del motore e la corrente di uscita è inferiore a 5 mA.

Dimensioni della scheda driver (mm):
