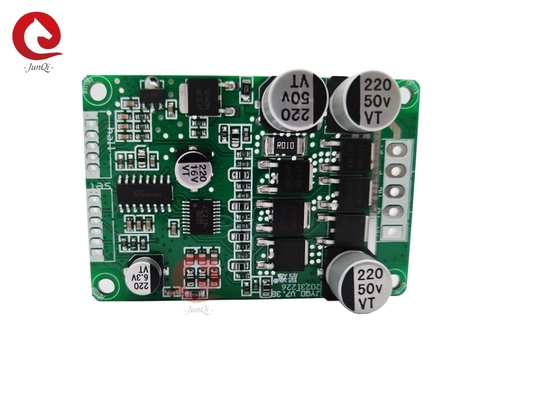

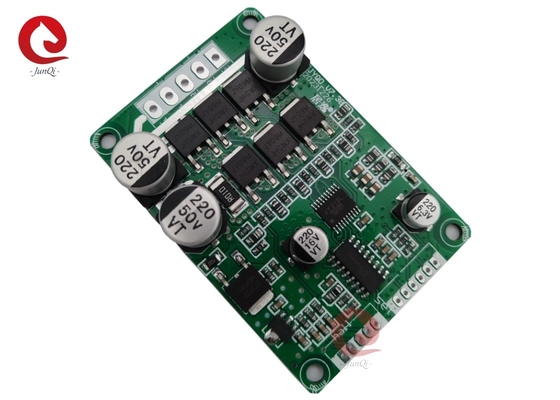

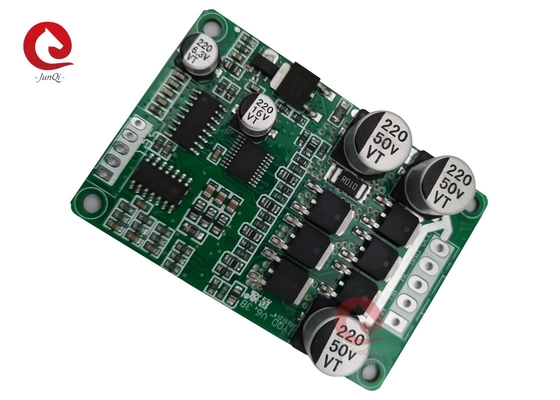

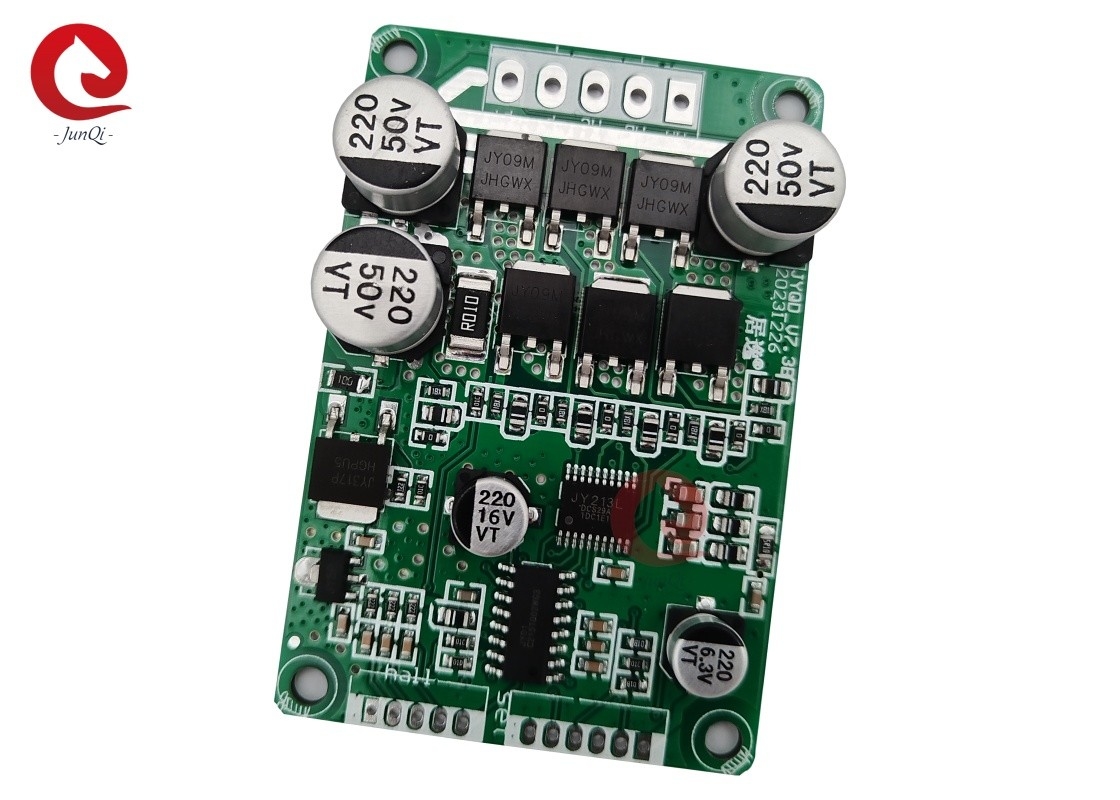

JYQD_V7.3B Motore BLDC con sensori Hall, tensione 7~48V, corrente massima 10A, potenza di azionamento inferiore a 200W

JYQD_V7.3B Voltaggio 7~48V Corrente massima 10A Potenza di azionamento Meno di 200W Sensori Hall Motore BLDC

Descrizione:

Nota di applicazione:

1. Confirmare che i parametri di tensione e potenza del motore non possono superare la gamma specificata dalla scheda del conducente.

2. Questa scheda di guida è adatta per motori a corrente continua senza spazzole Hall a 120 gradi. Non tutte le sequenze di linea dei produttori corrispondono alle sequenze di linea della scheda di guida.I clienti possono regolare la sequenza della linea Hall o la sequenza della linea a tre fasi del motore in base alla situazione realeOttenere il miglior effetto di guida.

3. JYQD_V7.3B drive board è bare board, drive power sotto 100W motore non ha bisogno di forzare la dissipazione del calore, bisogno di garantire una normale ventilazione.

4La porta di uscita 5V sulla scheda del conducente non può essere collegata a apparecchiature elettriche esterne.È adatto solo per il collegamento di potenziometri esterni e interruttori a questa scheda per la regolazione della velocità e inversione.

5Il segnale sulla scheda del driver JYQD_V7.3B è il segnale di uscita dell'impulso di velocità del motore e la corrente di uscita è inferiore a 5mA.

Diagramma di connessione:

Descrizioni delle porte:

1Port sensore HALL
GND ️ Polo negativo della sala
Hc Hall Hc
Hb Sala Hb
Ha Hall Ha
5V Hall polo positivo

2- Controllo di porta.
GND Usato per il controllo interno della scheda del conducente
VR ¢ Port di controllo della velocità. regolazione della velocità di tensione analogica 0V-5V regolazione della velocità, regolazione della velocità lineare da bassa a alta. regolazione della velocità PWM deve essere collegata alla scheda del guidatore.
Regolazione della velocità di tensione analogica 0V-5V regolazione della velocità, regolazione della velocità lineare da bassa a alta.La regolazione della velocità PWM deve essere collegata alla scheda del conducente.
Segnale Portata di uscita del segnale di impulso della velocità del motore, segnale di impulso 5V
CONNETTA 5V per consentire il funzionamento, CONNETTA GND per proibire il funzionamento.
5 V Voltaggio di uscita interno della scheda del guidatore, potenziometro esterno o interruttore per regolare la velocità e il funzionamento in retromarcia.

3Porta di alimentazione.
P+ DC +
P- DC -
MC Fase motoria C
MB Fase motoria B
MA Fase motoria A

4. Si prega di prestare attenzione al filo di fase motore e il filo Hall non essere troppo lungo.

5.La distanza tra le porte della porta di comando e quella di alimentazione è di 2,0 mm e 3,96 mm rispettivamente.

6.Attenzione all'isolamento della scheda di trasmissione quando si aggiungono o si posizionano dissipatori di calore.

Dimensioni ((mm):
