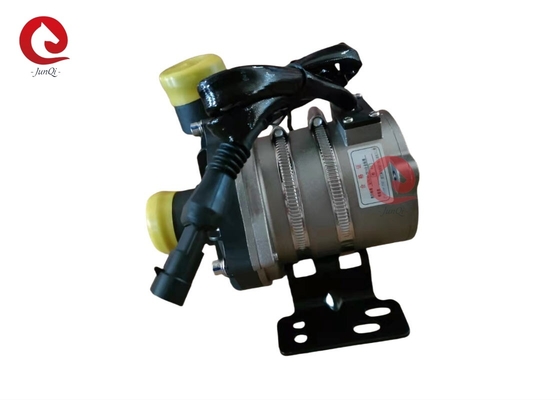

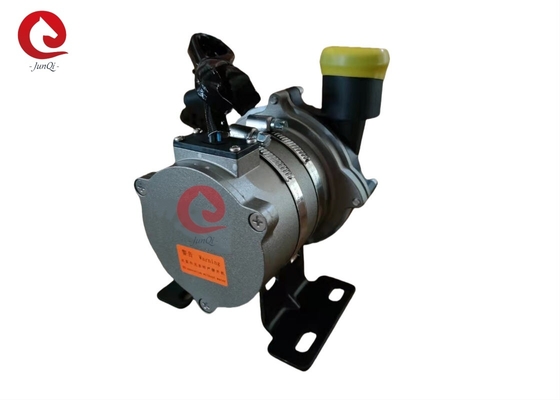

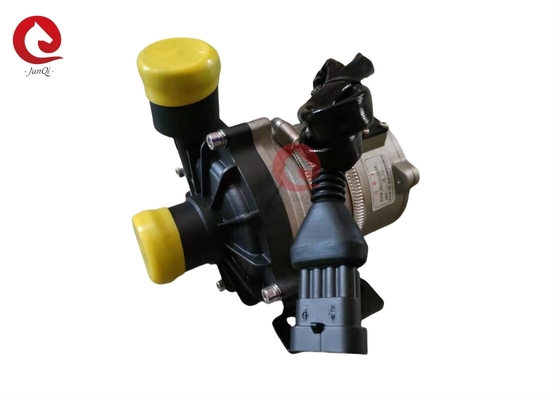

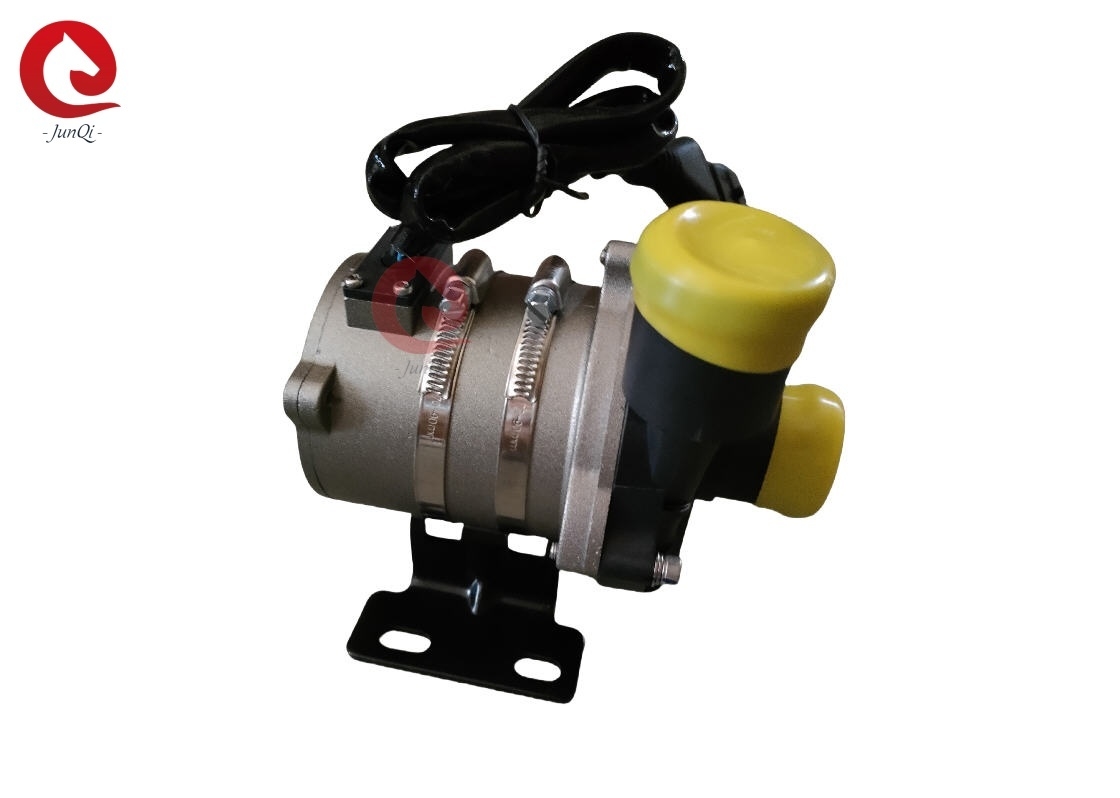

JP200-1 Pompa d'acqua a corrente continua senza spazzole
Alto flusso 50~120L/M, bassa testa 2~12M, con controllo PWM, pompa d'acqua a corrente continua senza spazzole 12V Applicatoin per autobus urbano
Applicazione:
Ampiamente utilizzato in autobus ibridi, automobili ibride, veicoli elettrici, treni, navi e altri sistemi di riscaldamento e
sistema di circolazione di raffreddamento.
Caratteristiche:
★Pumpa centrifuga
★Trasmissione della forza magnetica
★Motore CC senza spazzole ad alta efficienza, basso consumo energetico, elevata efficienza, lunga durata di vita
La vita.
★Con un ampio range di temperature di esercizio
★Controllo della velocità del segnale PWM (facoltativo)
★uscita del segnale diagnostico (facoltativo)
★modalità di comunicazione (facoltativo)
★Con controllo del flusso costante
★Protezione contro la polarità inversa
★Protezione a secco
★Protezione contro sovratensioni e sovratensioni
★Sovraccarico, protezione contro la temperatura eccessiva
★Grande flusso 50~120LPM
★Testa bassa 2~12m
Tabella dei parametri tecnici:
| - No, no, no, no. |
|
Parametri tecnici |
|
1
|
Liquido medio |
Soluzione acquosa al 50% di glicolo (preferibilmente selezionare il tipo organico, dimensione del grano)35,ppm ≈ 0,1 g/l) |
|
2
|
Temperatura media estrema |
-40°C~120°C |
|
3
|
Temperatura media normale |
10°C~90°C |
|
4
|
Temperatura di conservazione |
-50°C~90°C |
|
5
|
Estremo |
-40°C~105°C |
|
6
|
Intervallo del flusso |
50L/min~120L/min |
|
7
|
Distanza della testa |
2m~12m ((21kPa~115kPa) |
|
8
|
Tensione nominale |
DC12V /DC24V |
|
9
|
Intervallo di tensione |
DC9~16V /DC18~32V |
|
10
|
Potenza |
≤ 300 W |
|
11
|
Tipo di comunicazione e controllo |
CAN/PWM o ON/OFF |
|
12
|
Livello di protezione |
Protezione IP68 |
|
13
|
Peso |
≤ 1,5 kg (senza parentesi) |
|
14
|
Noise |
≤ 60dB (A) (cfr. figura 5.2) |
|
15
|
Vita di servizio |
>20000h |
|
16
|
OD di ingresso/uscita |
φ38 |
|
17
|
Tipo di filo di piombo |
di larghezza superiore a 50 mm |
|
18
|
Funzione di protezione |
Protezione da sovra corrente, protezione da sovra/bassa tensione, protezione da sovra temperatura, protezione da rotore bloccato, protezione da funzionamento a secco, protezione da polarità inversa. |
2Installazione meccanica
2.1 La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).
verticalmente, la presa di uscita dovrebbe essere verso l'alto.
2.2 Al fine di evitare il secco (l'aria si blocca nella girante), la porta di uscita della pompa d'acqua deve essere
essere verticali o nella parte superiore della girante (cfr. figura 1).
2.3 Il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per far sì che l'aria
se scaricato facilmente, il tubo di uscita non deve essere utilizzato a meno di 90 gradi (cfr. figura 2).
2.4 Non può essere utilizzato come liquido l'acqua di mare o altro inquinamento pesante con liquido di impurità a granello grande
Medio.
Interfacce elettriche:
3.1Raccomandazione dei connettori di comunicazione PWM/CAN e delle porte pin:
Fabbricazione:Connettività TE(Consigliare)
Modello del connettore:AMP282106-1
Modello di spina corrispondente:AMP282088-1
3.2 Collegatori non raccomandati:
Per l'applicazione della pompa d'acqua con fili di piombo, JUNQI International può sostituire il connettore
o connettore a 2 pin per velocità fissa (on/off), connettore a 3 pin con feedback
Per le applicazioni di comunicazione 3pin PWM, si prega di contattarci per i dettagli della richiesta.
Indicatori di prestazione:
4.1 Curva delle prestazioni:
4.2Rumore.
Condizioni di prova per il rumore:
1Temperatura della stanza di prova: 23°C,
2Velocità dell' acqua: velocità massima
3. Flusso: Flusso massimo
Risultato della prova: ≤ 60dB ((A), scegliere il valore massimo della prova
La posizione di misurazione per la prova del rumore come indicato nella figura seguente.
4.3 Comunicazione CAN:
Si prega di comunicare e ottenere l'accordo di raccomandazione al momento della selezione del disegno!4.4 PWM
Comunicazione ((Recomandare)
4.4.1 Definizione della porta del connettore della pompa dell'acqua (figura 3, figura 4)
1. Si prega di aggiungere un fusibile nel circuito di alimentazione della pompa dell'acqua per tagliare l'alimentazione quando la comparsa del guasto.
2. Evita che la pompa d'acqua sia coperta o bloccata e influenzata dal riscaldamento dei dispositivi circostanti.
3. temperatura ambiente di lavoro: -40°C-120°C, deve cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al tubo di scarico del gas e al motore durante l'installazione,garantire la temperatura dell'ambiente di lavoro
4La posizione di installazione della pompa d'acqua deve essere il più possibile vicina al basso livello d'acqua, per prolungare la vita utile della pompa.
5. Prestare attenzione alla purezza dell'acqua, evitare di ingorghi e impeller-bloccato per ridurre la vita di servizio della pompa
6.Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la vita utile
