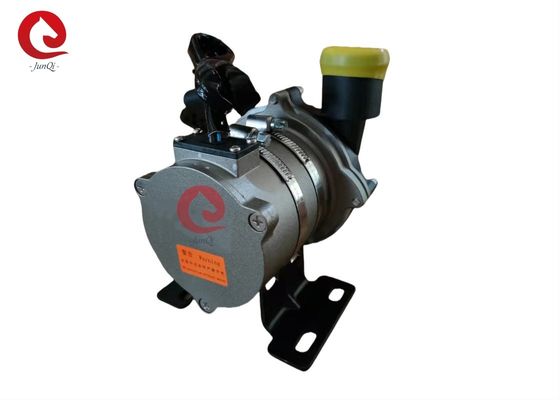

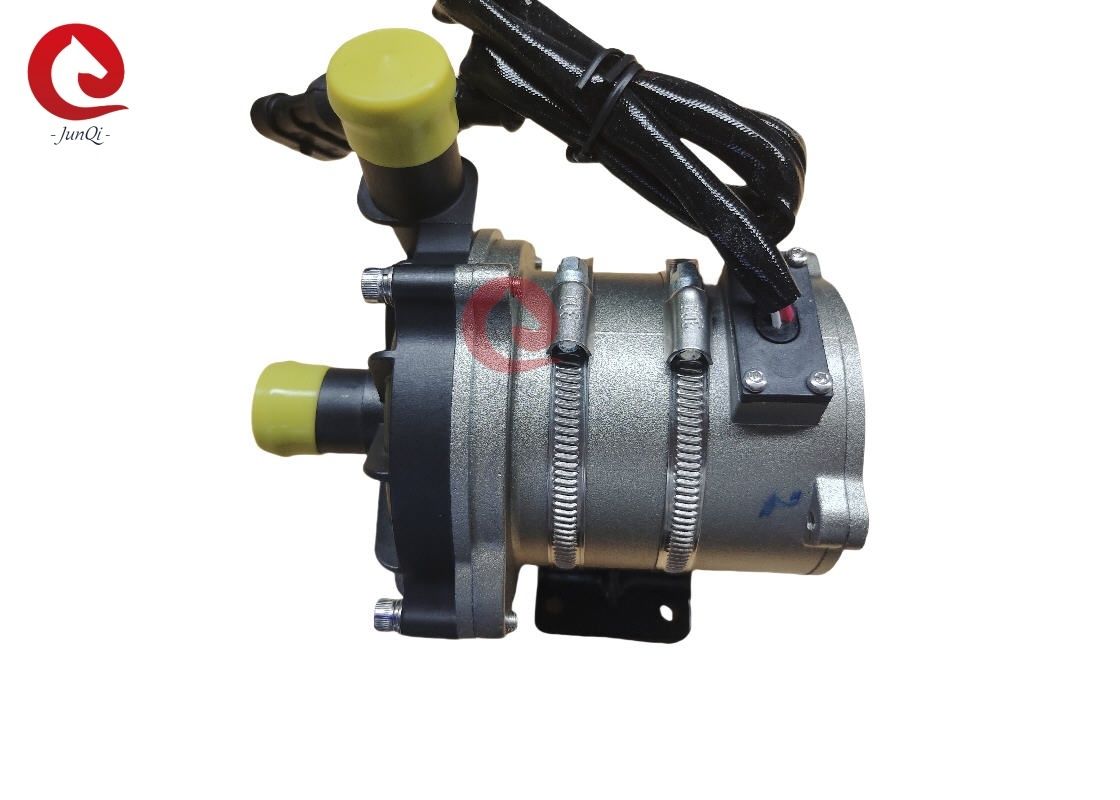

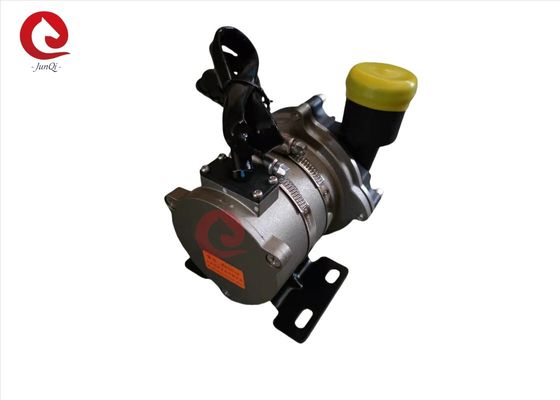

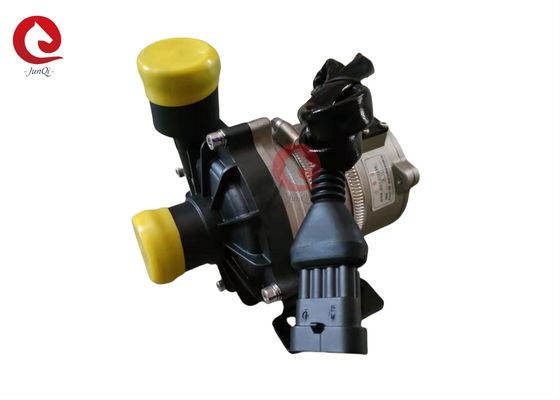

Pompa idraulica senza spazzola di CC JP200-1
pompa idraulica di 12V 24VDC Electricl per i nuovi sistemi di raffreddamento di /truck del bus dell'energia, con il BUS della latta, funzione di risposte di PWM Fauilt
Applicazione:
Ampiamente usato in bus ibrido, nella carrozza ferroviaria ibrida, in veicoli elettrici, in treni, in navi e nell'altro riscaldamento e
sistema di raffreddamento di circolazione.
Caratteristiche:
Pompa centrifuga del ★
Trasmissione della forza magnetica del ★
Motore senza spazzola di CC di alta efficienza del ★, basso consumo energetico, alta efficienza, servizio lungo
vita.
★ con la temperatura di funzionamento della vasta gamma
Controllo di velocità del segnale del ★ PWM (facoltativo)
Uscita diagnostica del segnale del ★ (facoltativa)
modo di comunicazione del ★ (facoltativo)
★ con il controllo di flusso costante
Il ★ inverte la protezione di polarità
Il ★ asciuga eseguire la protezione
★ sopra tensione, sopra protezione corrente
Sovraccarico del ★, sopra protezione di temperatura
Grande flusso 50~120LPM del ★
Testa bassa del ★ 2~12m
Tabella di parametri tecnica:
| No. |
|
Parametri tecnici |
|
1
|
Liquido medio |
Soluzione acquosa del glicol di 50% (Preferred sceglie il tipo organico, il grano size≯0.35, ppm≯0.1g/L) |
|
2
|
Temperatura media estrema |
-40℃~120℃ |
|
3
|
Temperatura media normale |
10℃~90℃ |
|
4
|
Temperatura di stoccaggio |
-50℃~90℃ |
|
5
|
Estremo |
-40℃~105℃ |
|
6
|
Flusso Rate Range |
50L/min~120L/min |
|
7
|
Gamma capa |
2m~12m (21kPa~115kPa) |
|
8
|
Tensione nominale |
DC12V /DC24V |
|
9
|
Gamma di tensione |
DC9~16V /DC18 ~32V |
|
10
|
Potere |
≤300W |
|
11
|
Tipo di controllo e di comunicazione |
CAN/PWM o inserita/disinserita |
|
12
|
Livello di protezione |
IP68 |
|
13
|
Peso |
≤1.5kg (senza sostegno) |
|
14
|
Rumore |
≤60dB (A) (si veda figura 5,2) |
|
15
|
Tempo di impiego |
>20000h |
|
16
|
OD dell'entrata/dello sbocco |
φ38 |
|
17
|
Tipo del filo di piombo |
Integrato con il corpo o i fili di piombo di pompa con i connettori |
|
18
|
Funzione di protezione |
Sopra protezione corrente, sopra/protezione bassa tensione, sopra protezione di temperatura, protezione del Bloccato-rotore, protezione di Asciutto-funzionamento, protezione inversa di polarità. |
2. Installazione meccanica
2,1 la pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato
verticalmente, il porto di sbocco dovrebbe essere ascendente.
2,2 per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe
sia verticale o nella tomaia della ventola. (si veda figura 1)
2,3 il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria
scaricato facilmente, il tubo di scarico non dovrebbe essere utilizzato più di meno di 90 gradi sgomitano (si veda figura 2).
2,4 non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il liquido
medium.
Interfacce elettriche:
3,1 raccomandi i connettori e Pin Port Description di comunicazione di PWM/CAN:
Fabbricazione: TE Connectivity (raccomandi)
Modello del connettore: AMP282106-1
Modello abbinato della spina: AMP282088-1
3,2 Non raccomandi i connettori:
Per l'applicazione della pompa idraulica con i fili di piombo, l'internazionale di JUNQI può sostituire il connettore
tipi come la richiesta del cliente. O 2pin connettore per velocità fissa (inserita/disinserita), connettore 3pin con risposte
la funzione (o applicazione di comunicazione di 3pin PWM), contatta prego con noi per i vostri dettagli di richiesta.
Indicatori di efficacia:
4,1 curva di prestazione:
4.2. Rumore
Condizioni di prova di rumore:
1. Temperatura ambiente di prova: 23℃,
2. Velocità dell'acqua: Max Speed
3. Portata: Max Flow
Risultato dei test: ≤60dB (A), scelgono il valore massimo della prova
La posizione di misurazione difficile di rumore come figura sotto.
4,3 comunicazione della LATTA:
Prego comunichi ed ottenga l'accordo di raccomandazione quando selezionano la progettazione! 4,4 PWM
Comunicazione (raccomandi)
4.4.1 definizione del porto di Pin di connettore della pompa idraulica (figure3, figure4)
2. Eviti la pompa idraulica è coperto o bloccato e colpito dal riscaldamento a circostante dispositivi. Lo spazio dell'installazione è conveniente per l'operazione della sostituzione e di manutenzione.
3. Temperatura ambiente di lavoro: - 40℃--120℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro
4. La posizione di installazione della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.
5. L'attenzione di paga alla purezza dell'acqua, evita ad inceppamento e ventola-ha bloccato per ridurre il tempo di impiego della pompa
6.Please utilizzano la pompa lontano dall'ambiente polveroso, la polvere sono nocivi da ridurre il tempo di impiego
