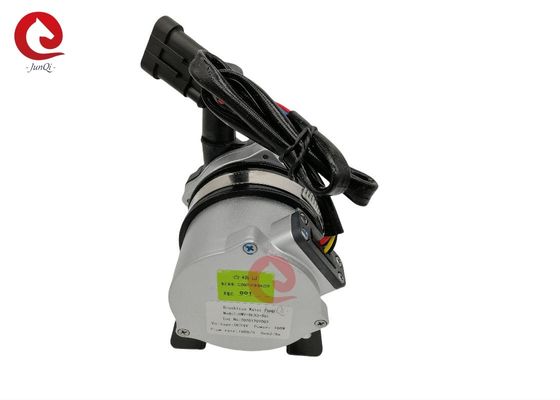

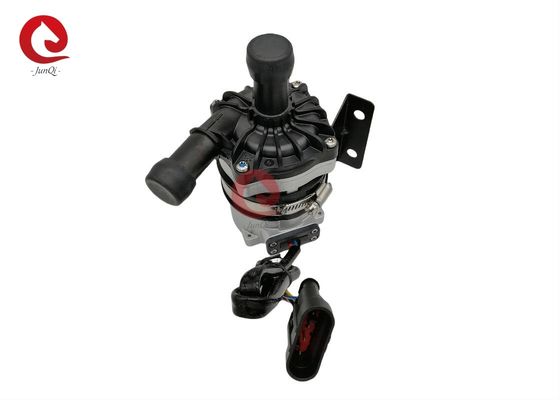

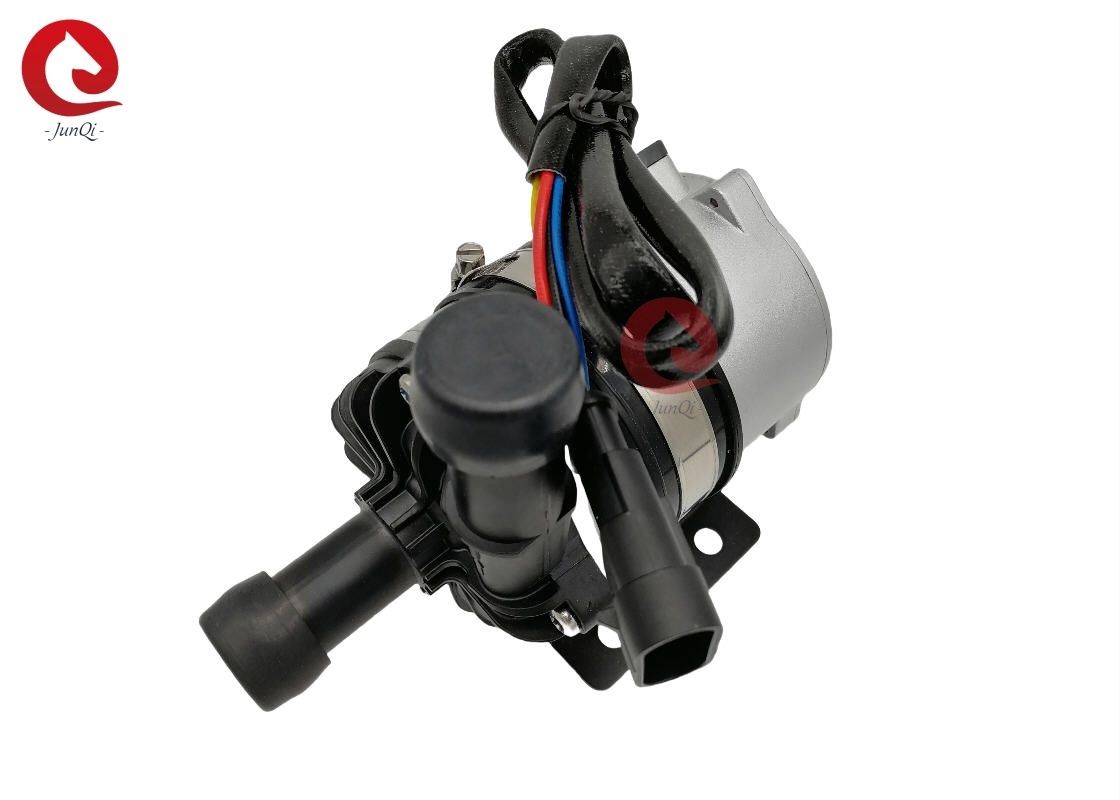

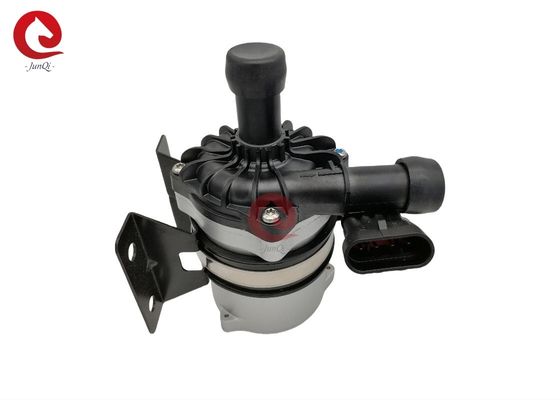

Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For

Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For

  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For
Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For
Dettagli:
Luogo di origine: La Cina
Marca: junqi
Certificazione: IS9001, TS16949,CE
Numero di modello: OWP-BL93-301
Termini di pagamento e spedizione:
Quantità di ordine minimo: 5 insiemi
Prezzo: Negotialbe
Imballaggi particolari: adatto ad esportazione
Tempi di consegna: base su ordinazione,
Termini di pagamento: T/T, Western Union, Paypal
Capacità di alimentazione: 1000set/month
Contatto
Descrizione di prodotto dettagliata
Modello: OWP-BL93-301 Materiale: lega di alluminio
Tensione: 24Vdc Potere: 100W
Portata stimata: 1800L/H, Max Head: 9M
Applicazione: Bus ibrido, veicoli elettrici Uso: Liquido refrigerante
Evidenziare:

BLDC Mini Auto Water Pump

,

1800L/Min Auto Water Pump

,

Pompa idraulica senza spazzola di CC di circolazione del liquido refrigerante

Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For,

Pompa idraulica di OWP-BL93-301 100W BLDC con i sistemi diagnostici pompa colant, pompa del glicol, pompa idraulica di controllo e di errori di PWM del bldc

Caratteristiche
Pompa centrifuga magnetica della trasmissione della forza (struttura della pompa dello schermo)
◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.
◆Con la temperatura di funzionamento della vasta gamma
◆Controllo di velocità del segnale di PWM
◆Con il controllo di flusso costante
◆Protezione inversa di polarità
◆Protezione corrente asciutta
◆Sopra tensione, sopra protezione corrente
◆Sovraccarichi, sopra la protezione della temperatura


Specifications di modello
OWP-BL93-301 (24VDC)
■Montaggio dell'istruzione
Le pompe di serie OWP-BL93-300 sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia immersa sempre nel liquido, o precompili la pompa prima di potere sopra.
1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 30 secondi (dopo un asciutto-funzionamento di 30 secondi, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentando l'abrasione all'asse ed alla manica dell'asse.

2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un'entrata di pompa più di diametro basso del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entrano alla pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche le bolle di aria fare il danneggiamento della pompa.

3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sul porto di sbocco).

4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato verticalmente, il porto di sbocco dovrebbe essere ascendente.

5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe essere verticale o nella tomaia della ventola. (si veda figura 1)

6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria scaricata facilmente, il tubo di scarico non dovrebbe essere usato meno di 90 gradi
Gomito (si veda figura 2).

7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il medium liquido.
Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 0
Parametro di temperatura
Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiente di lavoro: -40℃ a +85℃ (- 40°F +185°F) ad umidità ≤90%
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F) (il ℃ fino a 100, ma accorcerà il tempo di impiego)
Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul 36℃ (86°F) temperatura ambiente.
Gamma di tensione
12V pompa idraulica stimata, gamma realizzabile 9V - 16V
24V pompa idraulica stimata, gamma realizzabile 18V - 30V
Sebbene il motore possa essere utilizzato una vasta gamma di in tensione e di temperatura, ma l'eccessiva o troppo bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non può essere esposta a radiazione termica ambientale.

Liquido medio: acqua pura, miscela liquida (acqua con inferiore al glicol di 60%)


■Parametro elettrico

Tensione di funzionamento

(VCC)

Potere stimato

(w)

Flusso stimato

(L/H)

Dimensioni

(millimetro)

Peso

(g)

18-30V (24V)

100W Q=1800L/H H=9M 148*90*132 1.12KG









Modello del connettore e le proprietà elettriche corrispondenti (si veda figura 3):

AMP282106-1 1 (il nero) 2 (giallo) 3 (blu) 4 (il nero)
(spina abbinata
AMP282109-1)
Terra Risposte dell'errore PWM +24V







Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 1
■Carattere di PWM
Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 2

Duty cycle Descrizione Nota:
1: Errore metrico 2% del duty cycle di PWM
2: Tensione di PWM: 24VDC/12VDC (stessi della tensione della pompa)
frequenza: 50-1000KHz
3: Dovere raccomandato di arresto di PWM: 10%
4: Dovere raccomandato di 0% come sconnessione di PWM
0%≤duty≤10% Stato di arresto
11%≤duty≤55% Funzionamento di velocità minima
56%≤duty≤90% Modo di PWM
(Gamma lineare di controllo di velocità)
91%≤duty≤100% Funzionamento di velocità massima


Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 3
■Attenzioni
1. temperatura ambiente di lavoro: - 40℃--85℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.
la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.
4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego
5. l'attenzione di paga alla purezza dell'acqua, evita di incepparsi e ventola-ha bloccato per ridurre il tempo di impiego della pompa
Parametro di prestazione
Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 4

  • Dimensione esterna
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 5
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 6
  • Liquido refrigerante Circultation di Junqi 24V 100W 1800L/Min BLDC Mini Auto Water Pump For 7
