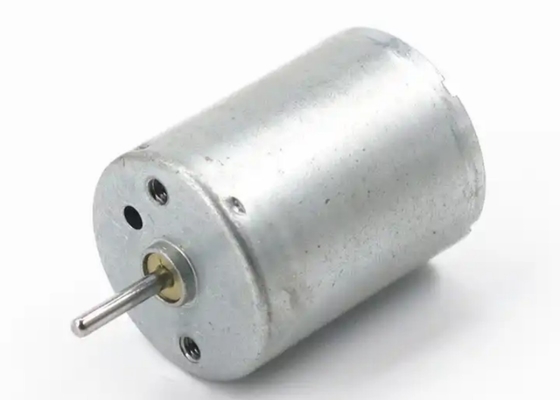

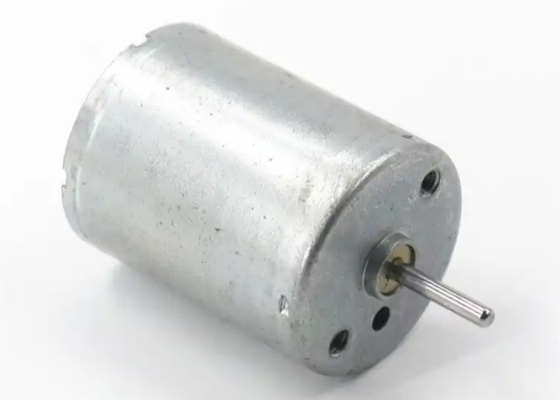

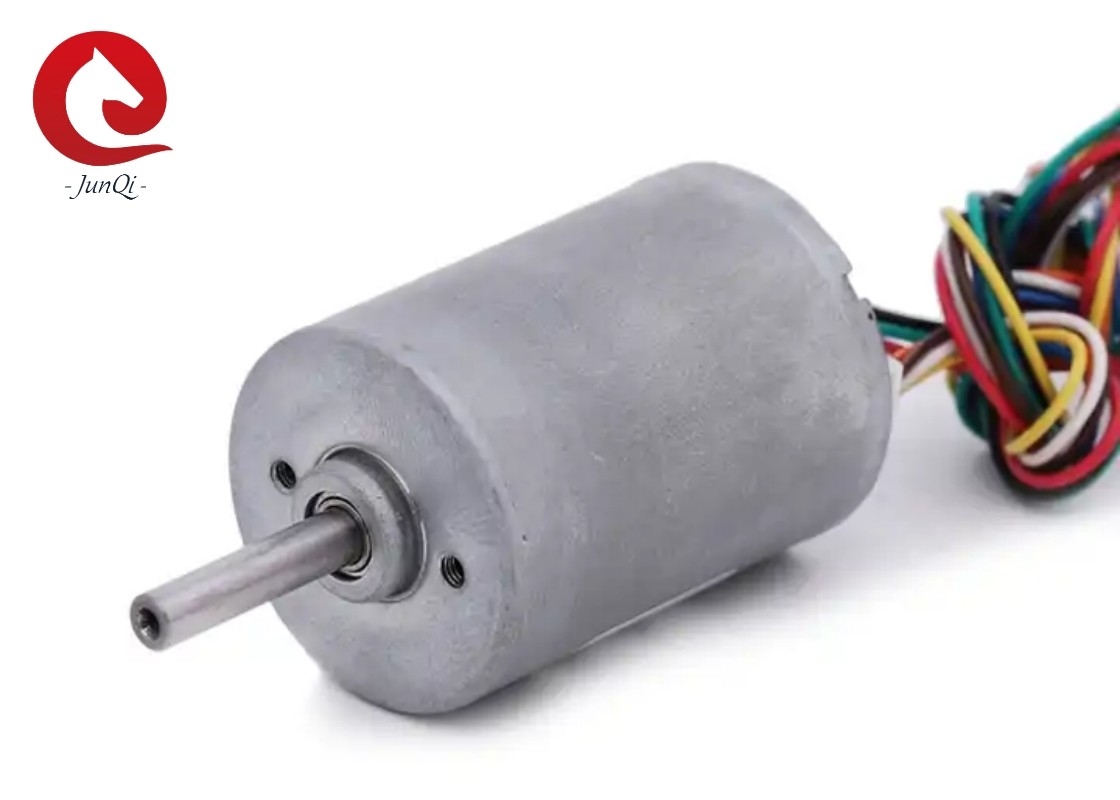

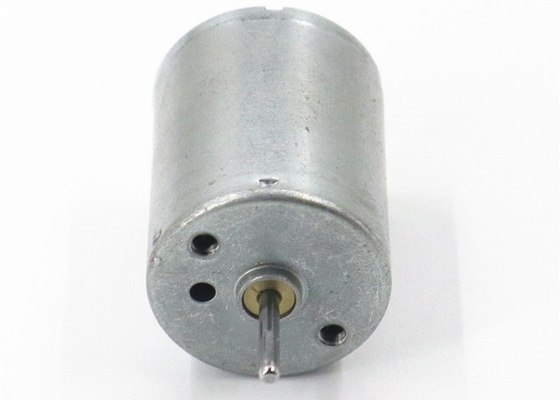

JunqiMotore a corrente continua senza spazzole da 12 V per robot intelligente, motore senza spazzole da 24 mm 24CBL30
Rapidi dettagli:
| Modello |
Cornice
Dimensione
|
Corpo
Distanze
(mm)
|
Classificato
Voltaggio
(VDC)
|
Classificato
Torsione
(Nm)
|
Classificato
Corrente
(A)
|
Classificato
Velocità
(RPM)
|
| 24CBL30 |
24 mm |
30 |
12 |
0.006 |
0.3 |
4000 |
Caratteristiche:
1Ampia gamma di velocità, torque di uscita regolare
2Ottima stabilità di velocità
3Compatto e potente.
4. Alta efficienza e risparmio energetico.
Caratteristiche:
| Articolo |
Specificità |
| Angolo dell'effetto Hall |
Angolo elettrico di 120 gradi |
| L' albero è esaurito. |
0.025 mm |
| Classe di isolamento |
B |
| Classe di protezione |
IP40 |
| Gioco radiale ((@ 4N) |
0.025 mm |
| Gioco assiale |
0.2 mm |
| Max.Forza radiale ((10 mm dalla fianchetta) |
5N |
| Max.Forza assiale |
2N |
| Forza dielettrica (per 1 secondo) |
500VAC |
| Risistenza all'isolamento ((min.500VDC) |
100Mohm |
Connessione elettrica:
| Numero PIN. |
Colore |
Diametro |
Funzioni |
| 1 |
Rosso |
UL1430 AWG28 |
Vcc Hall +5Vdc a +24VDC |
| 2 |
Blu |
|
Sala A |
| 3 |
Verde |
|
Sala B |
| 4 |
Bianco |
|
Sala C |
| 5 |
Nero |
|
Sala GND |
| 6 |
Giallo |
UL1430 AWG26 |
Fase U |
| 7 |
Rosso |
|
Fase V |
| 8 |
Nero |
|
Fase W |
Specificità elettrica:
| Articolo |
Unità |
24CBL30 |
| Numero di pali |
|
12 |
| Numero di fasi |
|
3 |
| Tensione nominale |
VDC |
12 |
| Torsione nominale |
N.m. |
0.006 |
| Velocità nominale |
RPM |
4000 |
| Torsione massima |
N.m. |
0.017 |
| Corrente di picco |
A |
0.9 |
| Resistenza da linea a linea |
Ohms@20°C |
7.3 |
| Induttanza da linea a linea |
mH |
1.7 |
| Costante di coppia |
nN.m/A |
0.02 |
| Inerzia del rotore |
g.cm2 |
2.3 |
| Lunghezza del motore |
mm |
30.8 |
| Peso |
g |
40 |
**Nota:Il motore può essere progettato e fabbricato su richiesta personalizzata!!
Dimensioni meccaniche:
FAQ:
D: Quanto dura il tempo di consegna degli ordini?
A:Tempo di consegna: 4 settimane dopo aver ricevuto il deposito
D: Qual è la vostra garanzia commerciale?
A: 100% di protezione della qualità del prodotto.
Protezione al 100% del prodotto in tempo di spedizione.
Protezione del pagamento al 100% per l'importo coperto.
D: Qual è il MOQ?
R: 5 PCS. Piccolo ordine benvenuto.
D: Fate prodotti personalizzati?
A: Sì, accettiamo.
D: A proposito di Serive dopo la vendita?
R: Servizio post-vendita 24 ore su 24.
D: Cosa devo fare se non sono soddisfatto del vostro prodotto?
R: Se c'è un difetto di qualità, possiamo scambiarlo con uno buono.
Generalmente, questo problema è raro.
D: Qual è il termine di pagamento?
R: T/T e Paypal sono più utilizzati, si prega di contattarci per dettagli
D: Qual è il livello di qualità del vostro prodotto?
R: Produciamo di buona qualità, rifiutiamo di produrre di bassa qualità.
