| Luogo di origine: | Cina |
| Marca: | JUNQI |
| Certificazione: | CE,ROHS, UL |
| Numero di modello: | BLSD4850DC-2Q-H |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Borsa in PE + cartone |
| Tempi di consegna: | 5-10 giorni |
| Termini di pagamento: | T/T, L/C, Paypal |
| Capacità di alimentazione: | 1000sets/day |
| Nome del prodotto: | Driver senza spazzola del motore di CC | tensione di funzionamento: | 48VDC ((17~56VDC) |
|---|---|---|---|
| Picco di corrente: | 50A | Continui corrente: | 25A |
| Potenza di uscita: | 1200 W | Input di riferimento: | 0~5V/PWM/Frequency |
| Applicazione: | Motore BLDC con sensori Hall | ||
| Evidenziare: | 1200W BLDC driver,Conduttore BLDC del sensore Hall,Dispositivo di guida del motore a corrente continua senza spazzola 48VDC |
||
Voltaggio di ampio raggio 17~56VDC Corrente continua 25A 1200W BLDC Driver Per 48VDC Sensore Hall 3Phase Motore a corrente continua senza spazzole
Caratteristiche:
1Tecnologia di montaggio superficiale, piccole dimensioni, corrente elevata
2Controllo a circuito chiuso della velocità o della corrente con una buona linearità.
3Impostazioni variabili dei parametri per diversi motori.
4. funzioni di controllo di retrocesso sicuro, avvio sicuro, abilitazione, frenata, funzioni di riferimento della velocità e di uscita di impulso di velocità (PG), allarme.
5Tre tipi di input di riferimento: tensione analogica, PWM, frequenza.
6. Adatto per motori BLDC a 3 fasi con sensori di hall.
7. utilizzo di chip di qualità industriale.
Modello e specifiche:
| Modello |
Voltaggio (VDC) |
Io raggiungo il picco (A) |
Conto. (A) |
Po. (W) |
Referenze Input |
Dimensione (mm) |
| BLSD4810WDC-2Q-H |
12v (17~56VDC) |
10 | 5 | 240 |
0 ~ 5V/ PWM/ Frequenza |
W82.5,L162,H29 |
| BLSD4820WDC-2Q-H | 20 | 10 | 480 | W82.5,L162,H29 | ||
| BLSD4850WDC-2Q-H | 50 | 25 | 1200 | W82.5,L162,H50 | ||
| BLSD48100WDC-2Q-H | 100 | 50 | 2400 | W82.5,L181,H53 |
Informazioni sulla numerazione del conducente:
BLSD 24 35 WDC -2Q-H-T P
BLSD: BLDC Speed Driver
24: tensione nominale ((VDC)
35: limite di corrente massima ((A)
DC = tensione normale di corrente continua, LDC= tensione ultra bassa di corrente continua, WDC= tensione ultra larga di corrente continua
2Q: modalità di guida a due quadranti
H: serie H ((Parametri di corrente elevata e variabile)
T=-40~+65°C Ta, Non etichettato=-10~+45°C Ta
P=0~3KHz ingresso di impulso a SV, Non etichettato=0~5V a SV
Avviso:
1.Selezionare la corrente massima del conducente:Se viene presentata la corrente nominale Ir del motore, Ip ((A)️2* Ir ((A)
Se la potenza di uscita nominale del motore Pr ((W) è presentata, Ip ((A)¥4*Pr/Vr. Vr(V) è la tensione nominale del motore
2Quadrante di guida:I driver sono utilizzati solo nel quadrante I&III.
3Input di frequenza:Il modulo di trasferimento F-V può essere aggiunto al driver per il controllo della frequenza ((0-3KHz/TTL) alla porta SV
4. Funzionamento del freno:Quando la porta BK viene commutata a basso livello, il motore smetterà di funzionare rapidamente accorciando gli avvolgimenti attraverso i MOSFET inferiori.La velocità del motore durante la frenata non deve superare la velocità di frenata di sicurezza Ns (vedi diagramma di collegamento).
5Interferenze da condotti:I segnali di Hall possono essere disturbati da corrente alternata nei condotti di avvolgimento quando la lunghezza è superiore a 50 mm.E'meglio usare condotti blindati..
6. Insulizione motoria:Sensori Hall per avvolgimenti/sensori Hall per motore Cse/avvolgimenti per cassa motore
Risistenza all'isolamento> 100 MOhm@500VDC
Forza dielettrica < 1mA@500VAC/50-60Hz/1 minuto
Connessione tipica:
Dimensioni meccaniche:

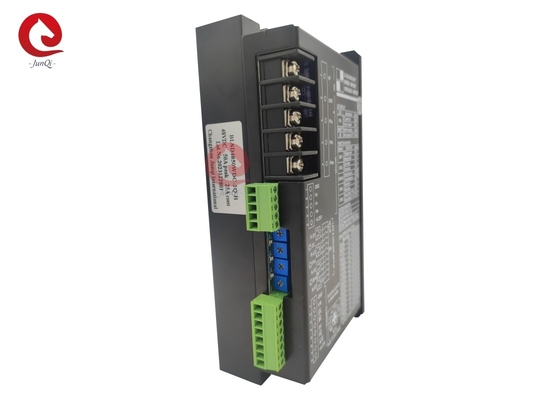

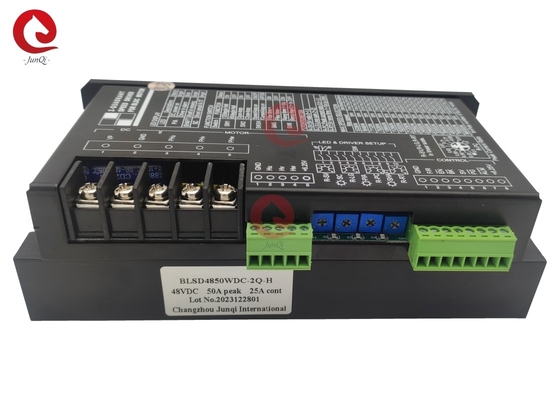

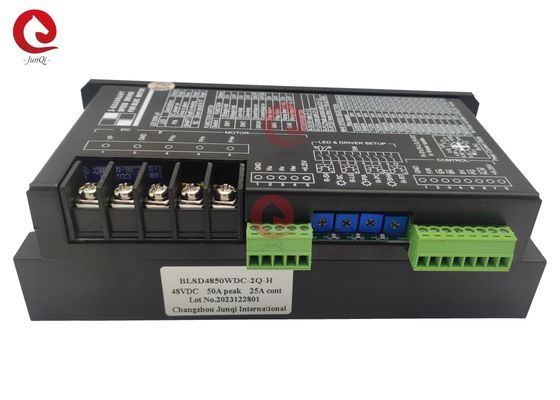

Dettagli della foto:
