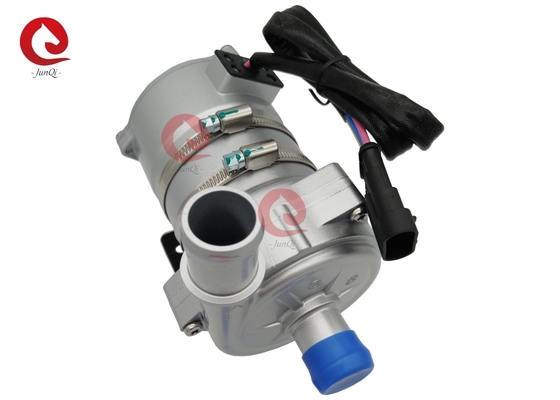

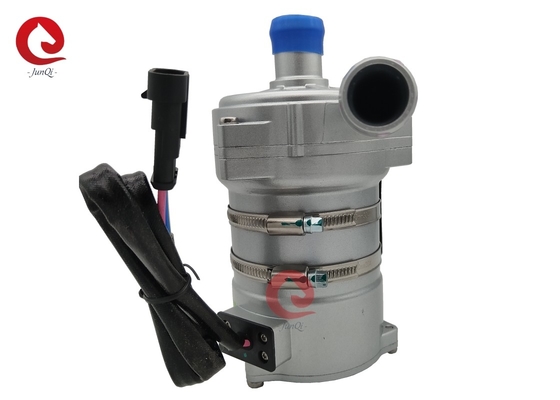

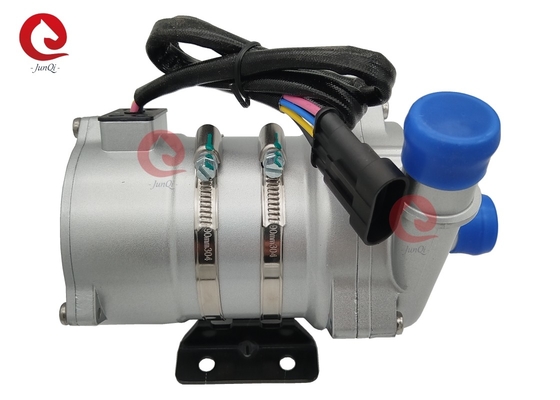

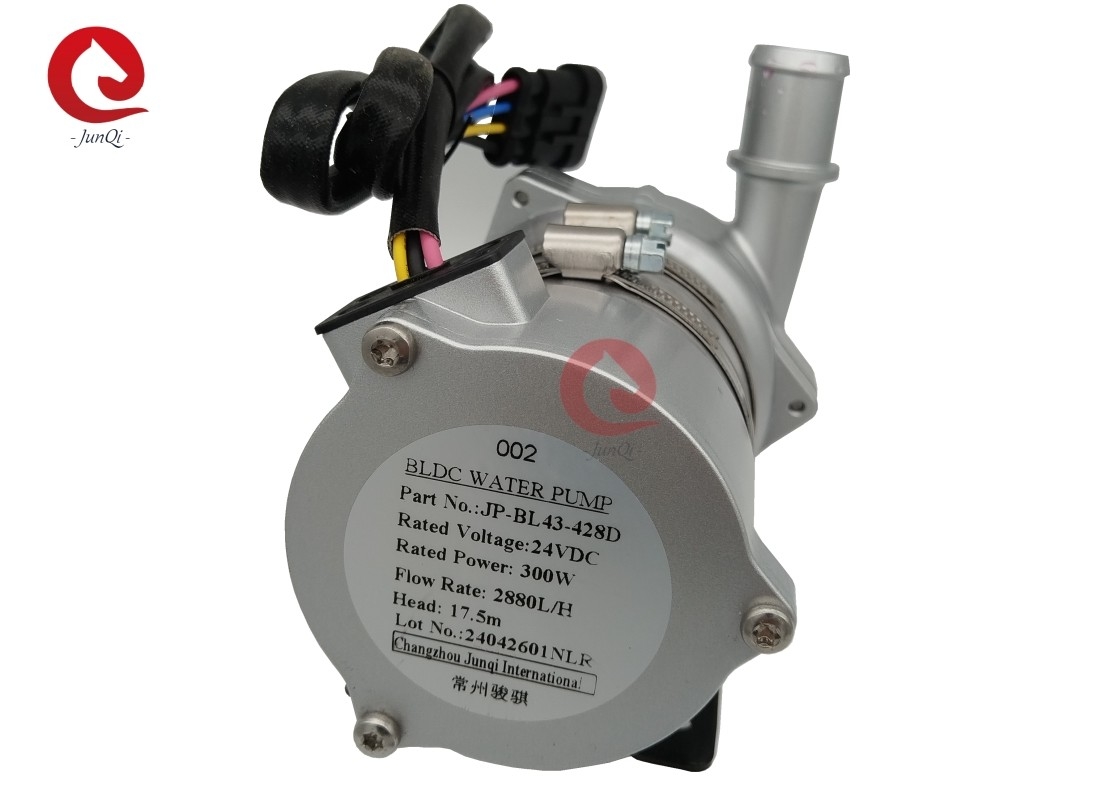

Junqi 24V 300W pompa ad alta testa 17,5m di acqua di raffreddamento, con controllo PWM e feedback di errore

Junqi 24V 300W pompa dell'acqua di raffreddamento 17,5m, con controllo PWM e Feedback di errore

■ Applicazioni
Ampiamente utilizzato in autobus ibridi, automobili ibride, veicoli elettrici, treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.

■ Caratteristiche
◆ Pompa centrifuga
◆ Trasmissione della forza magnetica
◆ Motore a corrente continua senza spazzole ad alta efficienza, basso consumo energetico, elevata efficienza, lunga durata di vita.
◆ con un'ampia gamma di temperature di esercizio
◆ controllo della velocità del segnale PWM (facoltativo)
◆ Segnale di diagnosi (facoltativo)
◆ Con controllo del flusso costante
◆ Protezione contro la polarità inversa
◆ Protezione contro il secco
◆ Protezione da sovra tensione e sovra corrente
◆ sovraccarico, protezione contro la temperatura

■ Descrizione tecnica (parti connesse a contatto con il liquido)
Cassa della testa della pompa: lega di alluminio
Impeller: PPS+GF
Cavità dello scudo: PPS+GF
Capo dell'albero: materiali compositi al carborondone
Acciaio inossidabile (3CR14)
Cassa magnetica: intasatura di plastica PPS
Anello di tenuta: EPDM



■ istruzioni di montaggio
Le pompe della serie OWP-BL43-428D sono pompe centrifughe che richiedono un precarico,
La pompa installata nella posizione più bassa del sistema per garantire che la girante sia sempre immersa nel liquido, o la pompa pre-riempita prima dell'accensione.

1: la pompa non deve funzionare a secco, anche se può funzionare a secco per 15 minuti (dopo 15 minuti di funzionamento a secco, si fermerà automaticamente), il funzionamento a secco farà rumore,anche aumentare l'abrasione dell'albero e della manica dell'albero.

2: utilizzare il tubo di diametro raccomandato per il collegamento dell'entrata della pompa, se si utilizza un tubo di diametro inferiore, a causa della pressione negativa nella pompa,l'aria esterna entra più facilmente nella pompa attraverso il condotto, si farà il deprezzamento delle prestazioni della pompa, e anche le bolle d'aria causare danni alla pompa.

3: vista dalla direzione di ingresso della pompa, la rotazione dell'impellatore avviene nel senso orario (cfr. freccia sulla porta di uscita).

4: La pompa può essere montata verticalmente o orizzontalmente (cfr. figura 1).

5: Per evitare il secco (l'aria si blocca nella girante), l'uscita della pompa d'acqua deve essere verticale o nella parte superiore della girante (cfr. figura 1).

6: il tubo collegato deve essere montato verticalmente (o senza gomito in 20 cm) per rendere l'aria facilmente scaricabile, il tubo di uscita non deve essere utilizzato a meno di 90 gradi di gomito (cfr. figura 2).

7: Non può essere utilizzato l' acqua di mare o altri pesanti inquinamenti con liquido di impurità a granello grande come mezzo liquido.


■ Parametro di temperatura
Temperatura media del liquido: -40°C a +85°C (-40°F a +185°F)
Temperatura ambiente di lavoro: -40°C a +120°C (-40°F a +248°F)
Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)
(fino a 100 °C, ma ridurrà la durata)

Liquido medio: miscela liquida (Acqua con meno del 60% di glicolo)


■ Parametro elettrico

■ Connettore di pompa Descrizioni:

■ Grafico di controllo PWM:

■ Grafico di feedback dei guasti:

■ Curva delle prestazioni:

• Dimensione esterna
