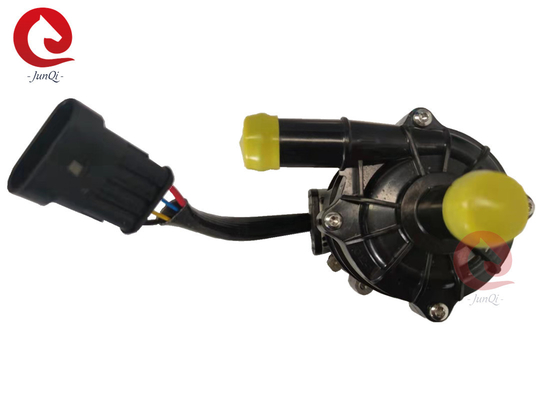

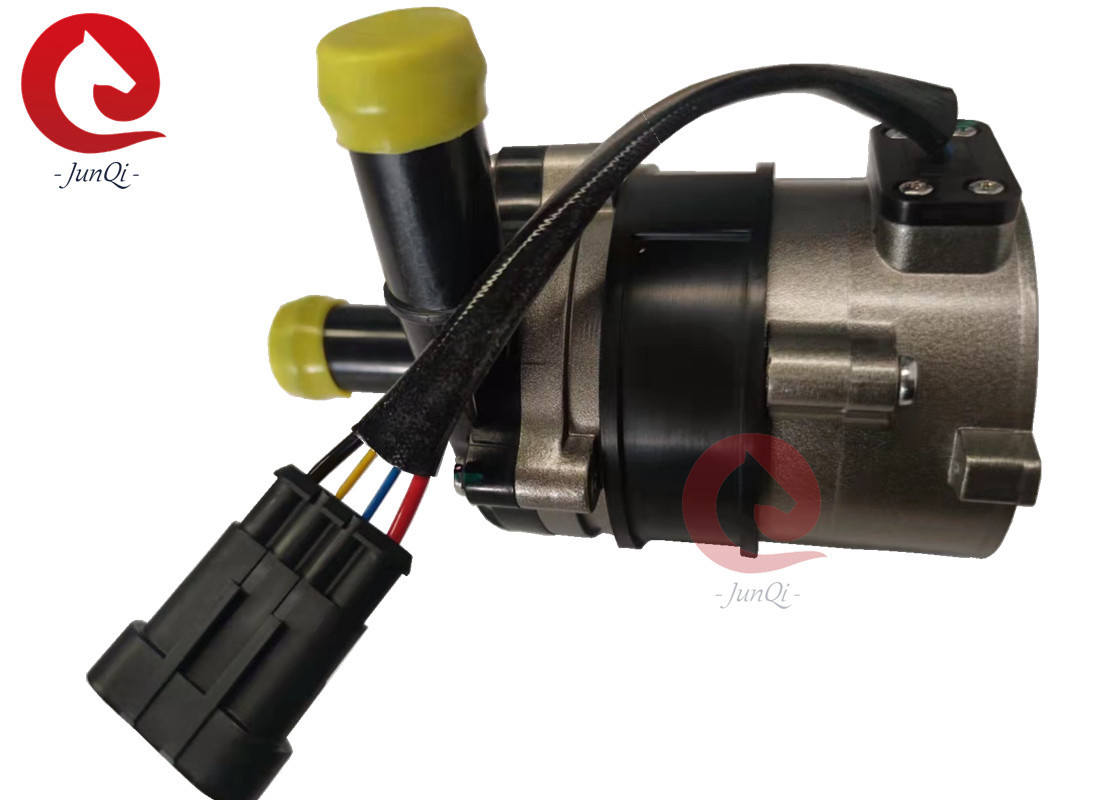

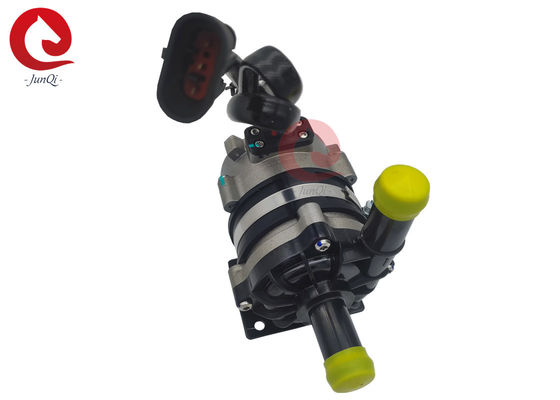

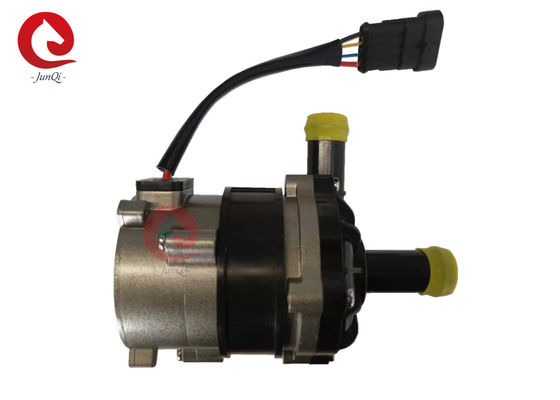

Junqi JP100-24V Centrifugation Circulation DC Water Pump Celle del veicolo elettrico EV Pump di raffreddamento

Junqi JP100-24V Centrifugation Circulation DC Water Pump Celle del veicolo elettrico EV Pump di raffreddamento

♣ Caratteristiche

* Pompa centrifuga a una fase

* Trasmissione della forza magnetica (struttura della pompa a scudo)

* Motore a corrente continua senza spazzole ad alta efficienza, basso consumo energetico, elevata efficienza, lunga durata.

* Con un'ampia gamma di temperature di funzionamento

* Controllo della velocità del segnale PWM (feedback opzionale del segnale PG)

* Con controllo del flusso costante

* Protezione contro la polarità inversa

* Protezione a secco

* Protezione da sovra tensione, sovra corrente

* Sovraccarico, protezione contro le temperature elevate

* Componenti elettronici per autoveicoli

♣ Descrizione tecnica (parti a contatto con il liquido)

Alloggiamento della testina: PPS+GF

Impeller: PPS+GF

Cavità dello scudo: PPS+GF

Cuscinetto dell'albero: materiali compositi in resina di carbonio+ lavastoviglie in ceramica di zirconia

Acciaio inossidabile

Rotore: iniezione in nylon

Anello di tenuta: EPDM

♣ Dispositivo di guida (compreso il motore)

elettromagneti motori: magneto+iniezione in nylon

Fabbricazione a partire da prodotti di acciaio inossidabile

Motore di guida: motore senza spazzole

Cornice del filo del motore: PPA+GF (bianco)

Cassa della pompa: lega di alluminio

Fabbricazione a partire da acciaio inossidabile SUS 304

Cerchio di supporto: acciaio inossidabile US 304+ anello di gomma smorfiante

impermeabile in base alla classificazione IP68 (en60529)

Collegamento: 3 pin o 4 pin (con segnale PG di feedback)

Diametro dell'ugello:22.2 mm (diametro interno:20 mm)

♣Informazioni di base

♣ Istruzioni di montaggio:

♣ Parametro di temperatura

Temperatura media del liquido: -40°C a +120°C (-40°F a + 248°F)

Temperatura ambiente di lavoro: -40°C a +100°C (-40°F a +212°F)

Temperatura di conservazione: -40°C a +70°C (-40°F a +158°F)

(fino a 100 °C, ma ridurrà la durata)

♣ Pressione del sistema

-0,2 a 2,5 bar (100°C).

La durata di servizio è superiore a 20.000 ore in base alla tensione nominale e alla temperatura ambiente di 36°C.

♣ Modello di connettore e pin

♣ Attenzione

1. temperatura ambiente di lavoro: -40°C-120°C, deve cercare di evitare di avvicinarsi al catalizzatore a tre elementi, al tubo di scarico del gas e al motore durante l'installazione,garantire la temperatura dell'ambiente di lavoro.

2La posizione di installazione della pompa d'acqua deve essere il più possibile vicina al basso livello d'acqua, per prolungare la vita della pompa.

3Per ridurre la resistenza all'acqua, si dovrebbe ridurre il più possibile il numero di gomiti nelle tubature dell'impianto, assicurandosi che nessun gomito si trovi entro 20 cm dalla pompa.

4. Si prega di utilizzare la pompa lontano dall'ambiente polveroso, la polvere è dannosa per ridurre la vita utile

5. Prestare attenzione alla purezza dell'acqua, evitare di ingorghi e impeller-bloccato per ridurre la vita di servizio della pompa.

♣ Grafico della curva

♣Descrizione del controllo PWM:

♣Dimensioni totali

♣Linea di produzione di pompe idriche:

♣Applicazioni:

Applicabile ai veicoli elettrici HEV (veicoli ibridi), EV (veicoli elettrici), treni, navi e altri sistemi di circolazione di riscaldamento e raffreddamento.
