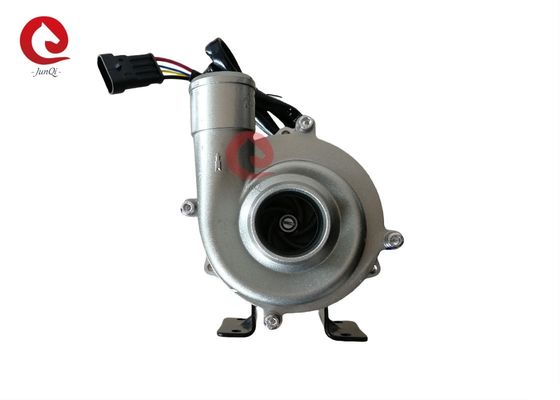

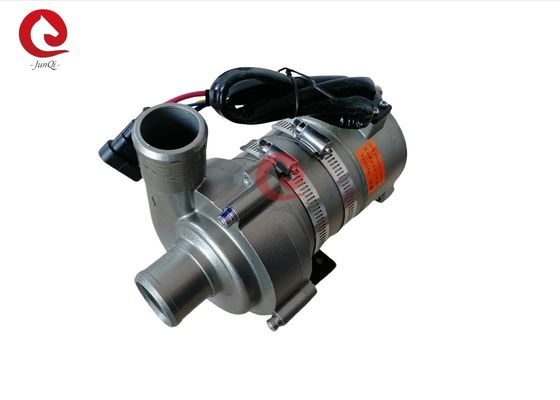

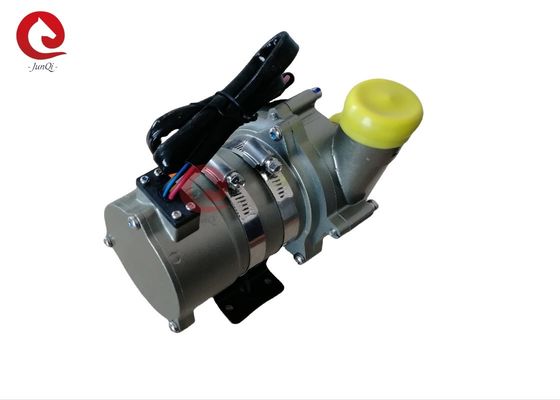

Pompa idraulica elettrica resistente di CC 24V 240W della pompa centrifuga del motore senza spazzola di CC per il bus, la batteria elettrica del camion ed il regolatore raffreddantesi con PWM
Pompa idraulica elettrica resistente di OWP-7000KL67 240W per il sistema di raffreddamento elettrico del bus/della batteria e regolatore del camion
■Applicazioni
Ampiamente usato in bus ibrido, nella carrozza ferroviaria ibrida, in veicoli elettrici, in treni, in navi e nell'altro riscaldamento e
sistema di raffreddamento di circolazione.
■Caratteristiche
◆Pompa centrifuga
◆Trasmissione della forza magnetica
◆Motore senza spazzola di CC di alta efficienza, basso consumo energetico, alta efficienza, tempo di impiego lungo.
◆Con la temperatura di funzionamento della vasta gamma
◆Controllo di velocità del segnale di PWM (facoltativo)
◆Uscita diagnostica del segnale (facoltativa)
◆Con il controllo di flusso costante
◆Protezione inversa di polarità
◆Protezione corrente asciutta
◆Sopra tensione, sopra protezione corrente
◆Sovraccarichi, sopra la protezione della temperatura
■Descrizione tecnica (parti relative in contatto con il liquido)
Alloggio capo della pompa: Le leghe di alluminio della pressofusione
Ventola: PPS+GF
Cavità dello schermo: PPS+GF
Manica dell'asse: materiali compositi del carborundum
Asse: asse dell'acciaio inossidabile (3CR14)
Alloggio del magnete: Capsulation di plastica di PPS
Anello con sigillo: EPDM
■Dispositivo di azionamento (motore compreso)
Azionamento del rotore: Magnete capsulated di plastica di PPS
Viti e dadi: Acciaio inossidabile di SUS 304
Motore di azionamento: motore senza spazzola
Struttura del cavo del motore: PPA GF
Alloggio della pompa: Caso di alluminio di fusione sotto pressione con sabbiare e l'anodizzazione del rivestimento della polvere di +PE.
Sostegno: acciaio
Cerchio del sostegno: Acciaio inossidabile degli Stati Uniti 304
Impermeabile basato IP67 sulla valutazione (en60529)
Modello del connettore: AMP282104-1 (spina abbinata AMP282109-1)
Diametro dell'ugello: 40mm (a 1,5 pollici)
■Montaggio dell'istruzione
Le pompe di serie OWP-7000KL67 sono pompe centrifughe che richiedono precompilato,
La pompa installata nella posizione minima del sistema per assicurarsi che la ventola sia sempre
ha immerso nel liquido, o ha precompilato la pompa prima di potere sopra.
1: La pompa non dovrebbe essere asciutto-funzionamento, anche se può asciutto-funzionamento per 15 minuti (dopo 15
asciutto-funzionamento di resoconto, si fermerà automaticamente), volontà corrente asciutta fa il rumore, anche aumentante
abrasione all'asse ed alla manica dell'asse.
2: Utilizzi il tubo raccomandato del diametro che collega l'entrata di pompa, se usate un più di diametro basso
l'entrata di pompa del tubo flessibile, dovuto la pressione negativa nella pompa, l'aria esterna più facile entra al
pompa attraverso la conduttura, farà la degradazione di prestazione della pompa ed anche l'aria
le bolle fanno il danneggiamento della pompa.
3: Guardando dalla direzione dell'entrata di pompa, la ventola gira in senso orario (vedere la freccia sopra
il porto di sbocco).
4: La pompa può essere installata verticalmente o essere montata orizzontalmente (si veda figura 1) una volta installato
verticalmente, il porto di sbocco dovrebbe essere ascendente.
5: Per evitare il funzionamento a secco (aria rimane incastrata in ventola), il porto di sbocco della pompa idraulica dovrebbe
sia verticale o nella tomaia della ventola. (si veda figura 1)
6: Il tubo collegato dovrebbe essere montato verticalmente (o non non si fi strada 20cm) per fare l'aria
scaricato facilmente, il tubo di scarico non dovrebbe essere utilizzato più di meno di 90 gradi sgomitano (si veda figura 2).
7: Non può usare l'acqua di mare o l'altro inquinamento pesante con il grande liquido dell'impurità del grano come il liquido
medium.
Parametro di temperatura
Temperatura liquida media: -40℃ a +85℃ (- 40°F + a 185°F)
Temperatura ambiente di lavoro: -40℃ a +120℃ (- 40°F a +248°F)
Temperatura di stoccaggio: -40℃ a +70℃ (- 40°F a +158°F)
(il ℃ fino a 100, ma accorcerà il tempo di impiego)
■Pressione di sistema
-0,2 - 2,5 barre (100℃ (212°F).
Il tempo di impiego è di più di 20.000 ore basate sulla tensione nominale e sul℃ 36 (86°F) ambientale
temperatura.
■Gamma di tensione
24V pompa idraulica stimata, gamma realizzabile 18V - 32V
Sebbene il motore possa essere utilizzato in una vasta gamma di in tensione e di temperatura, ma eccessivo o anche
la bassa tensione e la temperatura colpiranno il tempo di impiego del motore, la pompa non possono essere
esposto a radiazione termica ambientale.
Liquido medio: miscela liquida (acqua con inferiore al glicol di 60%)
■Parametro elettrico
Tensione di funzionamento
(VCC)
|
Potere stimato
(w)
|
Flusso stimato
(L/H)
|
Dimensioni
(millimetro)
|
Peso
(g)
|
24V (18V-32V) |
240W |
Q=2800L/H,
H ≥16M
|
190*90*157 |
2200g |
Modello del connettore e le proprietà elettriche corrispondenti (si veda figura 3):
AMP282104
(Spina abbinata AMP282109-1)
|
1 |
2 |
+24V |
Terra |
Spessore del cavo |
Il cavo più lungo usato * |
|
24V |
1,5 millimetri di ² |
16m |
2,5 millimetri di ² |
25m |
3 millimetri di ² |
31m |
4 millimetri di ² |
40m |
La dimensione raccomandata del cavo è (basato sulla caduta di tensione di 3%)
* la lunghezza del cavo significa la distanza fra la pompa e la batteria
■Attenzioni
1. temperatura ambiente di lavoro: - 40℃--120℃, dovrebbe provare ad evitare vicino all'tre-elemento catalitico, rete di tubazioni di scarico del gas ed il motore durante l'installazione, assicura la temperatura del luogo di lavoro.
la posizione di installazione 2.The della pompa idraulica dovrebbe il più possibile vicino al basso livello dell'acqua, prolungare il tempo di impiego della pompa.
4. Utilizzi prego la pompa lontano dall'ambiente polveroso, la polvere è nocivo da ridurre il tempo di impiego
5. l'attenzione di paga alla purezza dell'acqua, evita di incepparsi e ventola-ha bloccato per ridurre il tempo di impiego della pompa
■Parametro di prestazione
Etichette del prodotto: Pompa idraulica elettrica automatica ad alta pressione Max Flow 5500L/H di 24VDC OWP-7000KL67 per BYD YUTONG BEV Bus
