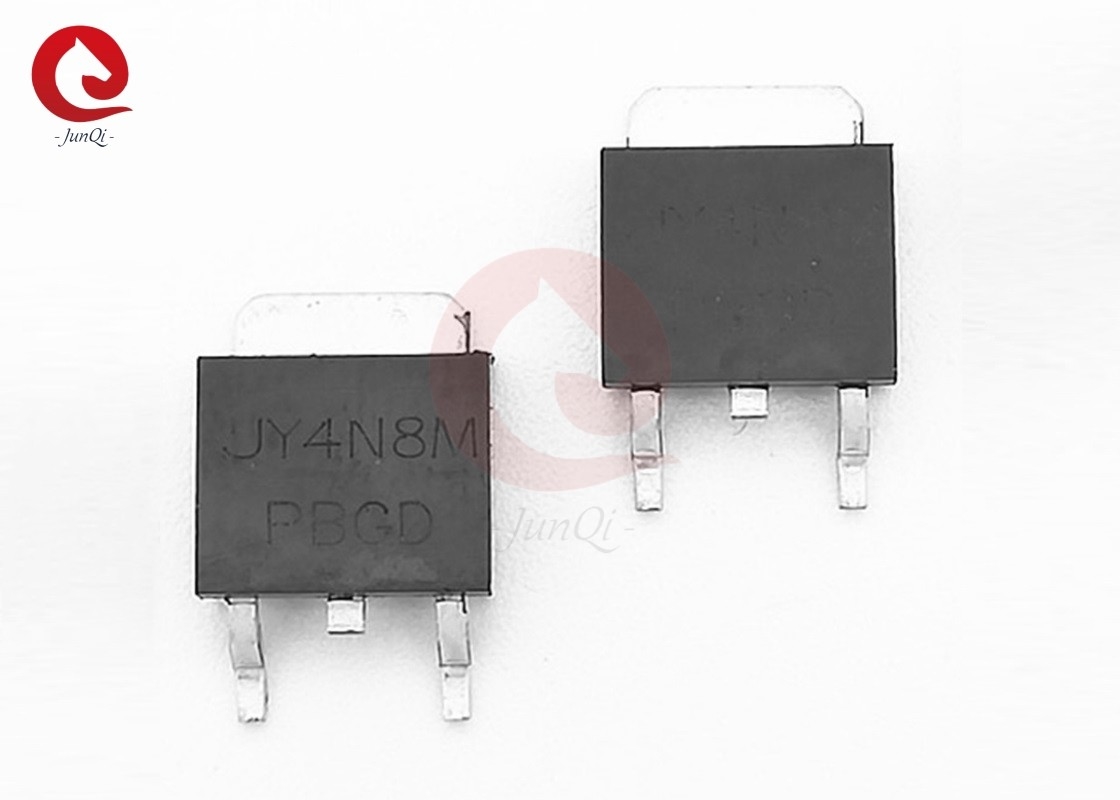

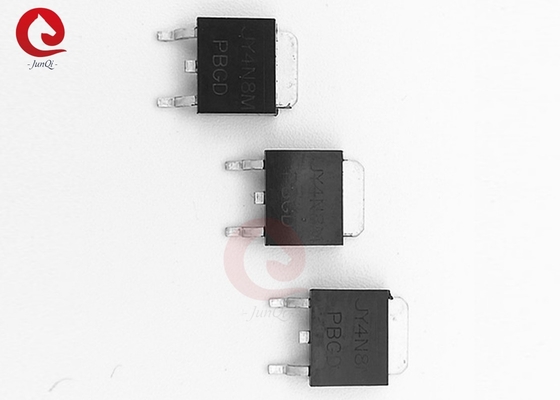

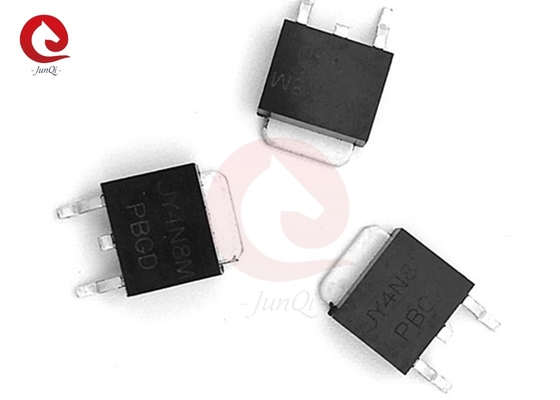

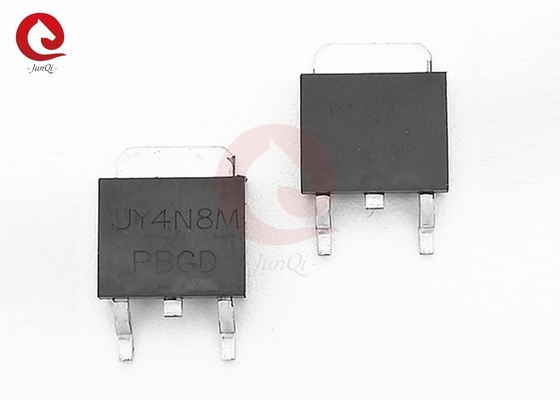

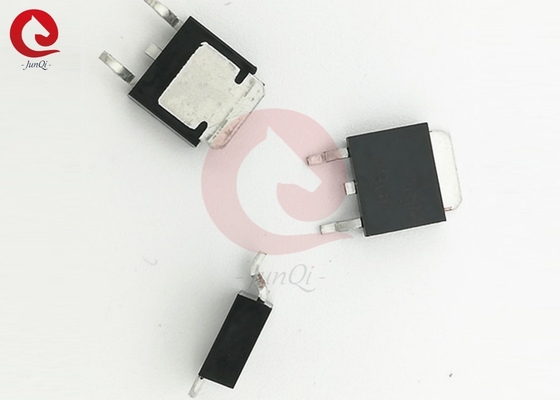

40V/80A TO-252 N Modalità di potenziamento del canale Potenza MOSFET JY4N8M

Dettagli:

Luogo di origine:	La Cina
Marca:	JEUNKEI
Certificazione:	ISO9001,CE
Numero di modello:	JY4N8M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	50pcs (campione disponibile)
Prezzo:	USD0.5-USD1/PC
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	30000 pezzi al mese

Contatto

Descrizione di prodotto dettagliata

nome:	MOSFET di potere	Modello N.O.:	JY4N8M
Tipo:	Canale di N	Tensione di Scolo-fonte:	40 V
Tensione di Portone-fonte:	± 20V	Corrente continua dello scolo:	80A (Tc=25°C)
Corrente pulsata dello scolo:	350A	Massima dissipazione di potenza:	80W
recupero del corpo inverso:	- Sì, sì.
Evidenziare:	MOSFET di potenza 80A , MOSFET di potenza 40V

Descrizione generale:

Caratteristiche:

Il JY4N8M utilizza le più recenti tecniche di elaborazione di trincea per ottenere l'alta densità delle celle e riduce la resistenza di accensione con una bassa carica di cancello.Queste caratteristiche si combinano per rendere questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazione di commutazione di potenza e una vasta gamma di altre applicazioni.

Applicazioni:

● 40V/80A, RDS ((ON) ≤6,5mΩ@VGS=10V
● Cambiamento rapido e recupero del corpo in senso inverso
● Voltaggio e corrente delle valanghe completamente descritti
● Ottimo pacchetto per una buona dissipazione del calore

Descrizione del PIN:

Valori massimi assoluti ((Tc=25°C, a meno che non sia specificato diversamente)

Il simbolo	Parametro		Limite	Unità
V.D.S.	Voltaggio della fonte di scarico		40	V.
V.GS	Voltaggio della sorgente di porta		± 20	V.
Io...D	Corrente di scarico continua	Tc=25°C	80	A
		Tc=100°C	55
Io...DM	Corrente di scarico pulsata		350	A
PD	Dissipazione di potenza massima		80	W
TJTSTG	Intervallo di temperatura di giunzione di funzionamento e di stoccaggio		-55~+175	°C
RΘJC	Resistenza termica-incrocio con la cassa		1.88	°C/W
RΘJA	Resistenza termica - Giunzione all'ambiente		92

Esempio del pacchetto:

Il simbolo	Dimensioni in millimetri		Dimensioni in pollici
Il simbolo	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
I	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
