| Luogo di origine: | La Cina |
| Marca: | JEUNKEI |
| Certificazione: | ISO9001,CE |
| Numero di modello: | GY213H |
| Quantità di ordine minimo: | 50pcs (campione disponibile) |
|---|---|
| Prezzo: | Negoziabile |
| Imballaggi particolari: | serie per l'esportazione |
| Tempi di consegna: | dipenda dalla quantità /Negotiable di ordine |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs al mese |

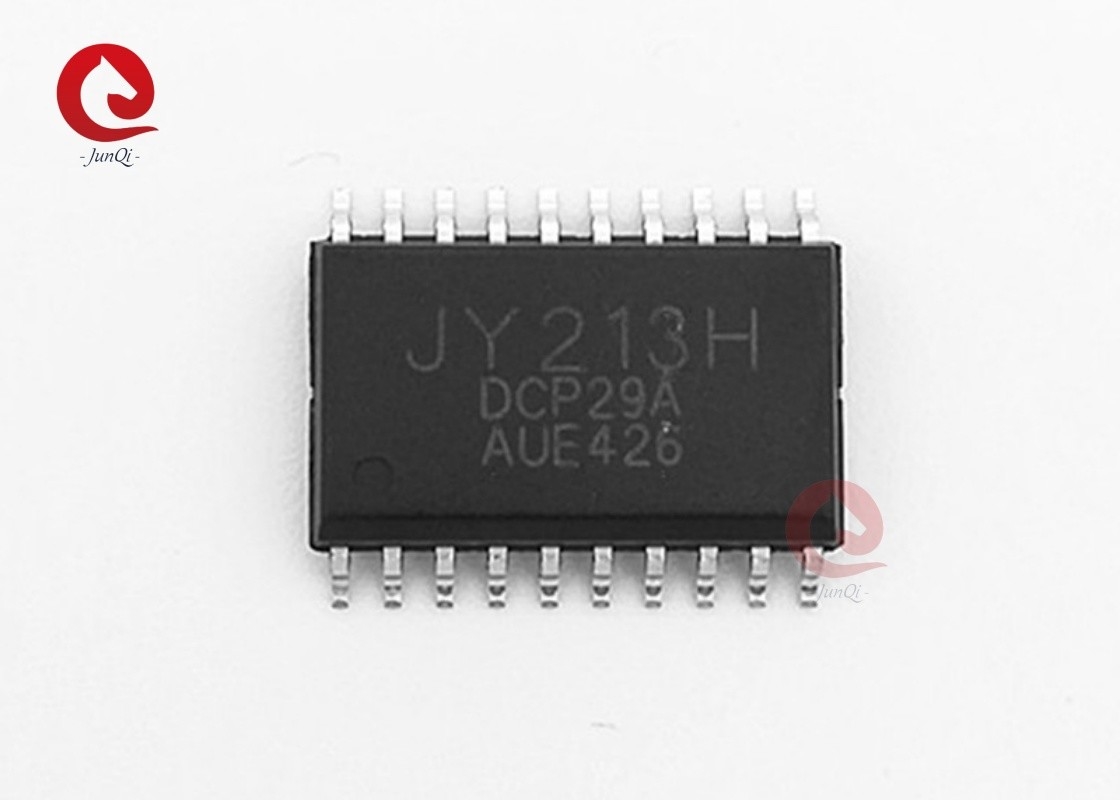

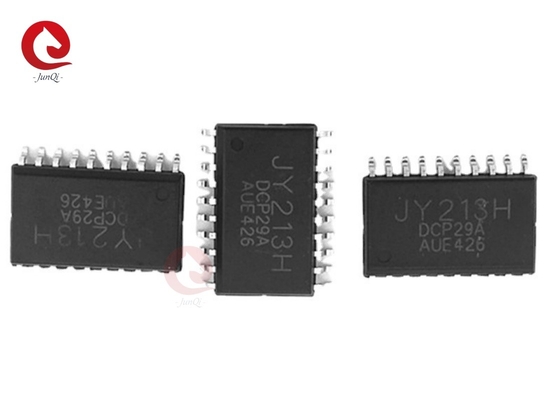

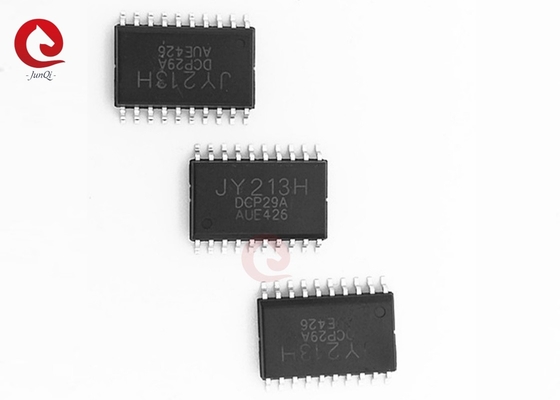

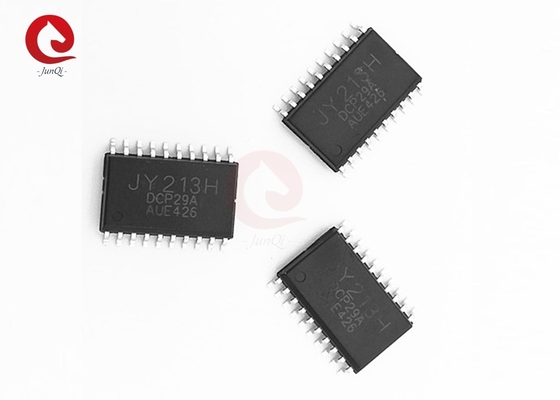

| Nome: | MOSFET di potenza ad alta velocità | Modello N.O.: | GY213H |
|---|---|---|---|
| Tipo di pacchetto: | SOP20 | Tipo di canale: | Conduttore a mezzanotte |
| Azionamento: | Conduttore fino a tre fasi di portali a mezzo ponte | Tipo di griglia: | Guida di porta ad alta tensione a 3 fasi |
| compatibile con la logica di input: | 3.3V,5V,15V | Processo ad alta tensione: | 600 V |
| Filtro di ingresso integrato: | - Sì, sì. | Applicazione: | Guida motore inverter a 3 fasi |
| Evidenziare: | SOP20 BLDC motor driver MOSFET,MOSFET a motore BLDC ad alta velocità,MOSFET di guida del motore BLDC ad alta tensione |
||
Descrizioni:
Il JY213H è un driver MOSFET e IGBT ad alta velocità con tre canali di uscita indipendenti di alto e basso lato per il driver di gate a 3 fasi.Protezione integrata contro i tempi di inattività e la protezione per il tiro che impediscono il guasto di mezzo ponteI circuiti UVLO impediscono il malfunzionamento quando VCC e VBS sono inferiori alla tensione di soglia specificata.Il processo ad alta tensione a 600 V e la tecnica di cancellazione del rumore in modalità comune garantiscono un funzionamento stabile dei driver di alto livello in condizioni di rumore elevato DV/dt.
Caratteristiche:
1. driver lato alto a mezzo ponte 600V integrato
2- Guida fino ai cancelli a tre fasi.
3Controllo del tempo morto integrato.
4Protezione da sparo
5. sotto tensione di blocco per VCC e VBS
6. 3.3V, 5V, 15V logica di ingresso Compatibile
7. Filtro di ingresso integrato
8. -40°C a 125°C
9Circuito di cancellazione del rumore in modalità comune dv/dt
Applicazioni:
1. 3 fasi motore inverter driver
2. aria condizionata
3. Lavatrici
Diagramma di blocco:
![]()
Circuito di applicazione tipico:
![]()
Informazioni sull'ordine:
| Numero di parte valida. | Tipo di pacchetto | Codice superiore |
| JY213H-S | 20-PIN, SOP, 300 mil | JY213H-S |
| JY213H-S1 | 24-PIN, SOP, 300mil | JY213H-S1 |
| JY213H-S2 | 28-PIN, SOP, 300 mil | JY213H-S2 |
Configurazione PIN:
![]()
Descrizioni del PIN:
| Nome del pin | Descripione | Numero PIN. | |
| SOP20 | SOP24 | ||
| VCC | Voltaggio di alimentazione dei driver logici e dei portelli laterali bassi | 1 | 1 |
| V5V | 5V di uscita LDO | 2 | |
| HU | Input logico per il driver U-phase della porta laterale alta | 2 | 3 |
| HV | Input logico per il driver di fase V della porta laterale alta | 3 | 4 |
| HW | Input logico per il driver di fase W della porta laterale superiore | 4 | 5 |
| LU | Input logico per il driver di fase U della porta laterale bassa | 5 | 6 |
| LV | Input logico per il driver di fase V della porta laterale bassa | 6 | 7 |
| LW | Input logico per il driver di fase W della porta laterale bassa | 7 | 8 |
| GND | Terrazzo logico e driver di cancello laterale basso | 8 | 9 |
| Basso | Fase W di uscita del driver di porta laterale inferiore | 9 | 10 |
| LOV | Uscita in fase V del driver del cancello laterale inferiore | 10 | 11 |
| LOU | Fase W di uscita del driver del cancello laterale inferiore | 11 | 12 |
| NC. | Non collegato | 13 | |
| VSW | Tensione di compensazione di alimentazione fluttuante in fase W del driver lato alto | 12 | 14 |
| Come | Sulla parte superiore del driver W-phase gate driver output | 13 | 15 |
| VBW | Alimentazione galleggiante in fase W del guidatore lato alto | 14 | 16 |
| NC. | Non collegato | 17 | |
| VSV | tensione di alimentazione fluttuante in fase V del driver a lato elevato | 15 | 18 |
| Dati di riferimento | Sulla parte superiore del driver di uscita del driver di porta in V-fase | 16 | 19 |
| VBV | Alimentazione galleggiante in fase W del guidatore lato alto | 17 | 20 |
| NC. | Non collegato | 21 | |
| VSU | Voltaggio ooset di alimentazione galleggiante a fase U | 18 | 22 |
| Come | L'uscita del driver lato alto del driver U-phase gate | 19 | 23 |
| VBU | Alimentazione galleggiante U-phase del guidatore sul lato superiore | 20 | 24 |
![]()
Descrizioni del PIN:
| Nome del pin | Descripione | Numero PIN. |
| VCC | Voltaggio di alimentazione dei driver logici e dei portelli laterali bassi | 1 |
| V5V | 5V di uscita LDO | 2 |
| NC. | Non collegato | 3 |
| SGND | Sotto il profilo logico | 4 |
| HU | Input logico per il driver U-phase della porta laterale alta | 5 |
| HV | Input logico per il driver di fase V della porta laterale alta | 6 |
| HW | Input logico per il driver di fase W della porta laterale superiore | 7 |
| LU | Input logico per il driver di fase U della porta laterale bassa | 8 |
| LV | Input logico per il driver di fase V della porta laterale bassa | 9 |
| LW | Input logico per il driver di fase W della porta laterale bassa | 10 |
| NC. | Non collegato | 11 |
| NC. | Non collegato | 12 |
| PGND | Conduci del cancello laterale basso | 13 |
| Basso | Fase W di uscita del driver di porta laterale inferiore | 14 |
| LOV | Uscita in fase V del driver del cancello laterale inferiore | 15 |
| LOU | Fase W di uscita del driver del cancello laterale inferiore | 16 |
| NC. | Non collegato | 17 |
| VSW | Tensione di compensazione di alimentazione fluttuante in fase W del driver lato alto | 18 |
| Come | Sulla parte superiore del driver W-phase gate driver output | 19 |
| VBW | Alimentazione galleggiante in fase W del guidatore lato alto | 20 |
| NC. | Non collegato | 21 |
| VSV | tensione di alimentazione fluttuante in fase V del driver a lato elevato | 22 |
| Dati di riferimento | Sulla parte superiore del driver di uscita del driver di porta in V-fase | 23 |
| VBV | Alimentazione galleggiante in fase W del guidatore lato alto | 24 |
| NC. | Non collegato | 25 |
| VSU | Voltaggio ooset di alimentazione galleggiante a fase U | 26 |
| Come | L'uscita del driver lato alto del driver U-phase gate | 27 |
| VBU | Alimentazione galleggiante U-phase del guidatore sul lato superiore | 28 |
Informazioni sulla confezione:
