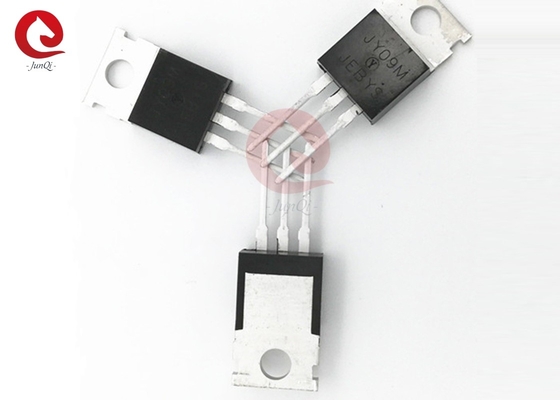

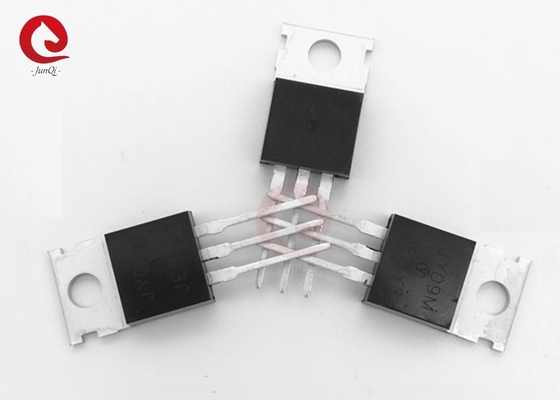

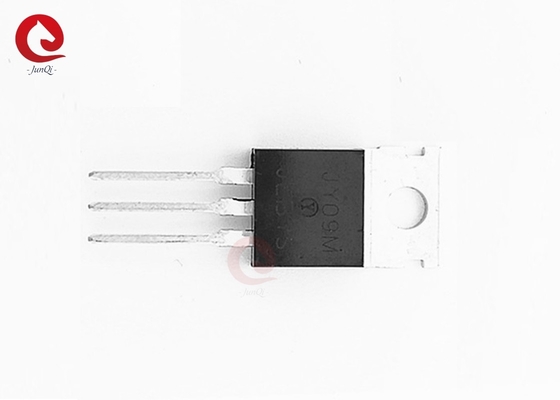

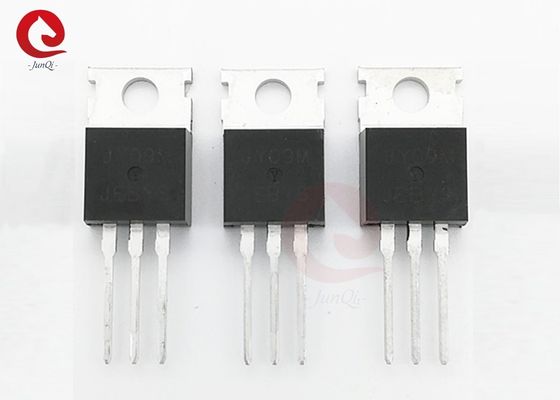

JY09M N MOSFET di potenza di ampliamento del canale MOS IC TO-220 70V 90A

Dettagli:

Luogo di origine:	La Cina
Marca:	JEUNKEI
Certificazione:	ISO9001,CE
Numero di modello:	JY09M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	100pcs (campione disponibile)
Prezzo:	Negoziabile
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Paypal
Capacità di alimentazione:	1000 pezzi al giorno

Contatto

Descrizione di prodotto dettagliata

Nome:	MOSFET di potenza in modalità di potenziamento del canale N	Modello N.O.:	JY09M
Tipo:	Canale di N	Tensione di Scolo-fonte:	70 V
Corrente continua dello scolo:	90A (Tc=25°C)	Massima dissipazione di potenza:	162W
Gamma di temperature di funzionamento di stoccaggio e della giunzione:	-55°C~+175°C
Evidenziare:	JY09M mosfet di potenza in modalità di potenziamento , MOSFET di potenza in modalità di potenziamento del canale N , 70V 90A mosfet di potenza in modalità di potenziamento

Descrizione generale:

Il JY09M utilizza le ultime tecniche di elaborazione di trincea per ottenere l'alta densità delle celle e riduce la resistenza di accensione con una bassa carica di cancello.Queste caratteristiche si combinano per rendere questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazione di commutazione di potenza e una vasta gamma di altre applicazioni.

Caratteristiche:

● 70V/90A, RDS ((ON) ≤ 6,8mΩ@VGS=10V
● Cambiamento rapido e recupero del corpo in senso inverso
● Voltaggio e corrente delle valanghe completamente descritti
● Ottimo pacchetto per una buona dissipazione del calore

Applicazioni:

● Applicazione Power Switching
● Circuiti ad alta frequenza
● Fornitura di energia ininterrotta

Descrizione del PIN:

Valori massimi assoluti ((Tc=25°C, salvo diversa indicazione):

Il simbolo	Parametro		Limite	Unità
V.D.S.	Voltaggio della fonte di scarico		70	V.
V.GS	Voltaggio della sorgente di porta		± 20	V.
Io...D	Corrente di scarico continua	TC=25°C	90	A
Io...D	Corrente di scarico continua	TC=100°C	65	A
Io...DM	Corrente di scarico pulsata		315	A
PD	Dissipazione di potenza massima		162	W
TJTSTG	Intervallo di temperatura di giunzione operativa e di stoccaggio		-55~+175	°C
RΘJC	Resistenza termica-incrocio con la cassa		0.85	°C/W
RΘJC	Resistenza termica - Giunzione all'ambiente		62.5	°C/W

JY09M N MOSFET di potenza di ampliamento del canale MOS IC TO-220 70V 90A 1

TO220-3 Esenzione del pacchetto

SIMBOLO	MM			INCH			SIMBOLO	MM			INCH
SIMBOLO	Minore	NOM	Max.	Minore	NOM	Max.	SIMBOLO	Minore	NOM	Max.	Minore	NOM	Max.
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q.	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
