| Luogo di origine: | La Cina |
| Marca: | JEUNKEI |
| Certificazione: | ISO9001,CE |
| Numero di modello: | JY213L |
| Quantità di ordine minimo: | 50pcs (campione disponibile) |
|---|---|
| Prezzo: | USD0.5-USD1/PC |
| Imballaggi particolari: | serie per l'esportazione |
| Tempi di consegna: | dipenda dalla quantità /Negotiable di ordine |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 1000 pezzi al giorno |

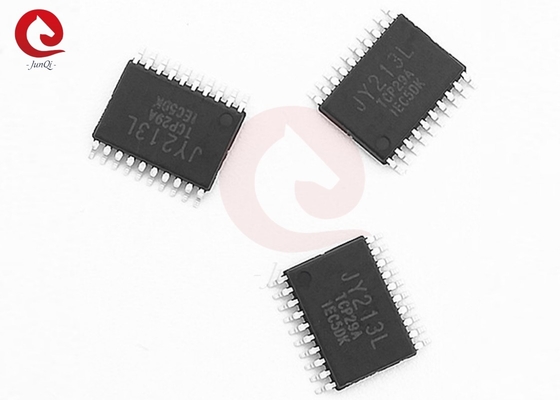

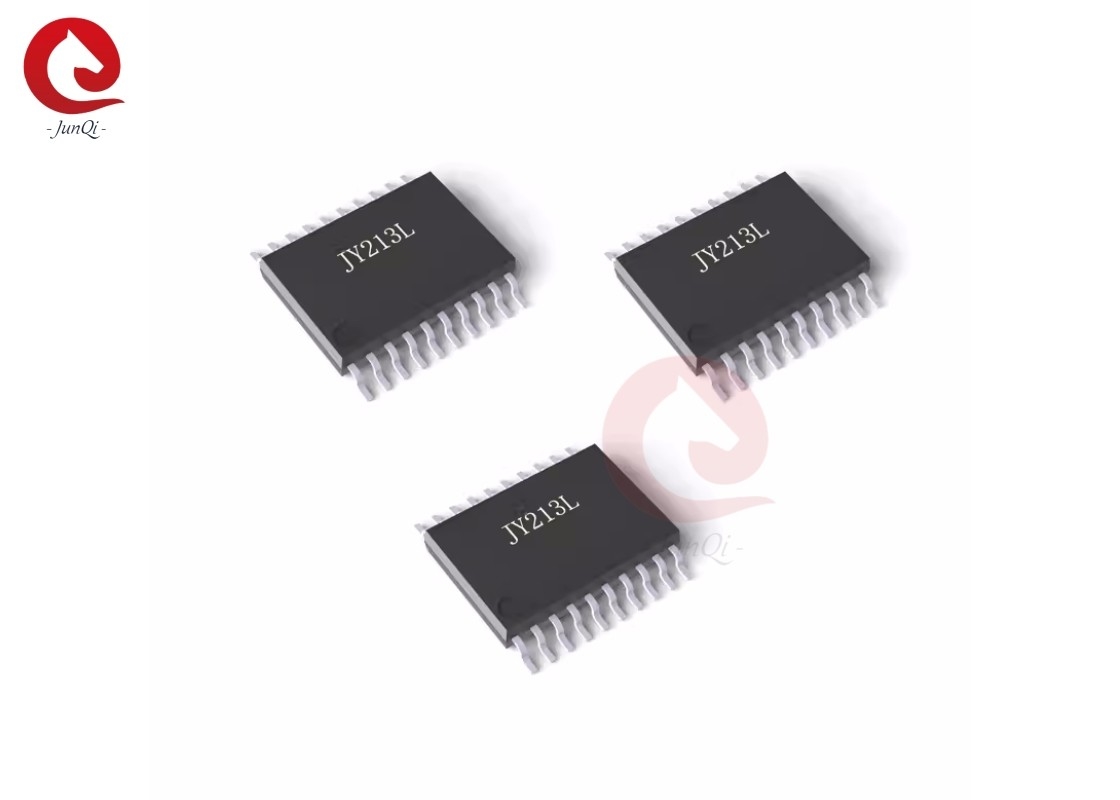

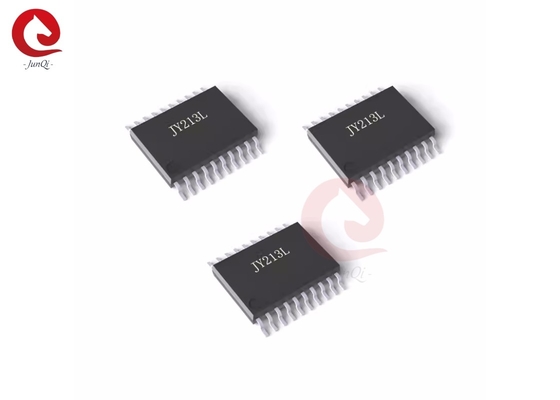

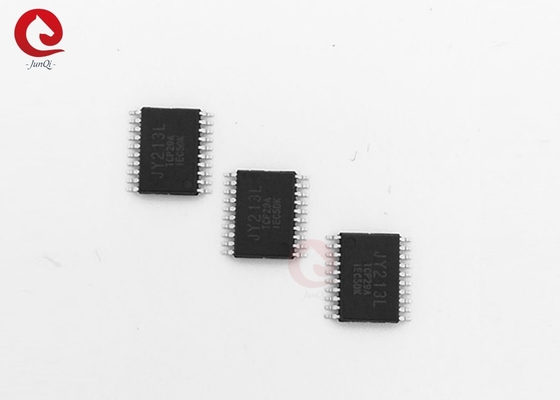

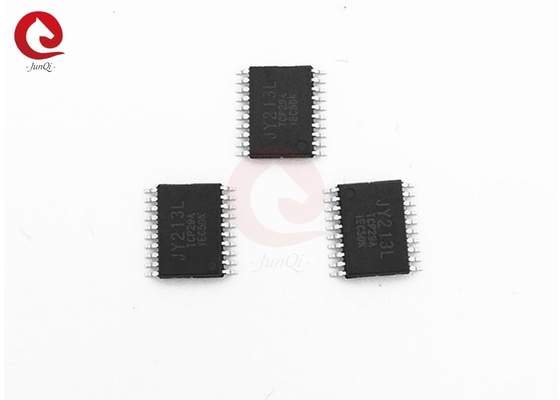

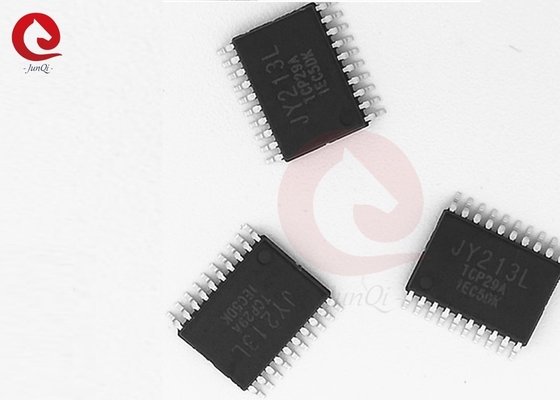

| Nome: | Guida della porta trifase 90V | Modello N.O.: | JY213L |
|---|---|---|---|
| compatibile con la logica di input: | 3.3V e 5V | IO+/IO-: | +1.2A/-2.0A a VCC=15V,VBS=15V |
| Intervallo di temperatura di funzionamento: | 40°C~125°C | Pacchetto di piccole dimensioni: | TSSOP20L/24L, 173mil |
| Colore: | Nero | Applicazione: | Invertitori per uso generale |
| Evidenziare: | SSOP-20 Mezzo ponte di guida,90V Half Bridge Drive,3 Fase Mezzo ponte di guida |
||
Descrizione:
Il JY213L è un driver di porta a 3 fasi ad alta velocità per dispositivi MOSFET e IGBT di potenza con tre canali di uscita indipendenti di alto e basso lato.Protezione da tempo morto integrata e protezione da sparo impediscono danni al mezzo ponteI circuiti UVLO impediscono il malfunzionamento quando VCC e VBS sono inferiori alla tensione di soglia specificata. A novel high-voltage BCD process and common-mode noise canceling technique provide stable operation of high-side drivers under high dV/dt noise conditions while achieving excellent negative transient voltage toleranceUn pin di attivazione (EN) è incluso in modo che la modalità di standby possa essere utilizzata per impostare il chip in uno stato di bassa corrente quiescente per realizzare una lunga durata della batteria.
Caratteristiche:
• Guida laterale integrata 90V a mezzo ponte
• Capacità di azionare fino a 3 fasi di cancelli a mezzo ponte
• Diodo integrato per ciascun canale laterale superiore
• Protezione del tempo morto integrata
• Protezione da sparo
• Sotto tensione di blocco per VCC e VBS
• Basse tensioni di funzionamento 05,5V per VCC e VBS
• 3,3V e 5V compatibili con la logica di ingresso
• Abilitare il pin (EN) per corrente di attesa bassa
• IO+/IO-: +1,2A/2,0A a VCC=15V, VBS=15V
• Tempo morto integrato
• Circuito di cancellazione del rumore dV/dt in modalità comune
• Tolleranza di tensione transitoria negativa
• Basso impulso di porta DI/dt per una migliore immunità al rumore
• Intervallo di funzionamento da 40°C a 125°C
• pacchetto di piccole dimensioni
Applicazioni:
• E-BIKE/azionatore di motore a tre fasi per utensili elettrici
• Controllo del mini/micro motore a batteria
• Inverter di uso generale
Diagramma di blocco:
Circuito di applicazione tipico:
Configurazione PIN:
Descrizione del PIN:
| Nome del pin | Descrizione | Numero PIN. | |
| TSSOP20L | TSSOP24L | ||
| HIN1 | Input logico per il driver del gate lato alto di fase 1 | 1 | 1 |
| HIN2 | Input logico per il driver del gate lato alto di fase 2 | 2 | 2 |
| HIN3 | Input logico per il driver del gate lato alto di fase 3 | 3 | 3 |
| LIN1 | Input logico per il driver del gate laterale basso di fase 3 | 4 | 4 |
| LIN2 | Input logico per il driver del gate laterale basso di fase 3 | 5 | 5 |
| LIN3 | Input logico per il driver del gate laterale basso di fase 3 | 6 | 6 |
| Classificazione | Input logico per il controllo della modalità standby | - | 7 |
| VCC | Voltaggio di alimentazione dei driver logici e dei portelli laterali bassi | 7 | 8 |
| COM | Terrazzo logico e driver di cancello laterale basso | 8 | 9 |
| LO3 | Fase 3 di uscita del driver di porta laterale inferiore | 9 | 10 |
| LO2 | Fase 2 uscita del driver di porta laterale inferiore | 10 | 11 |
| LO1 | Fase-1 di uscita del driver di porta laterale inferiore | 11 | 12 |
| NC. | - | 13 | |
| VS3 | Voltaggio di compensazione di alimentazione galleggiante del driver lato alto di fase 3 | 12 | 14 |
| HO3 | Fase 3 di uscita del driver lato alto | 13 | 15 |
| VB3 | Fornitura galleggiante del driver di fase 3 sul lato alto | 14 | 16 |
| NC. | Non collegato | - | 17 |
| VS2 | Fase 2 tensione di compensazione di alimentazione galleggiante del driver a lato alto | 15 | 18 |
| HO2 | Fase 2 uscita del driver lato alto | 16 | 19 |
| VB2 | Fornitura galleggiante di fase 2 del driver a lato alto | 17 | 20 |
| NC. | Non collegato | - | 21 |
| VS1 | Fase 1 tensione di compensazione di alimentazione galleggiante del driver lato alto | 18 | 22 |
| HO1 | Fase 1 uscita del driver lato alto | 19 | 23 |
| VB1 | Fornitura galleggiante di fase 1 per il guidatore sul lato superiore | 20 | 24 |
Informazioni sulla confezione:
