| Luogo di origine: | La Cina |
| Marca: | JEUNKEI |
| Certificazione: | ISO9001, CE |
| Numero di modello: | JY21L |
| Quantità di ordine minimo: | 50pcs (campione disponibile) |
|---|---|
| Prezzo: | USD0.5-USD0.9/PC |
| Imballaggi particolari: | serie per l'esportazione |
| Tempi di consegna: | dipenda dalla quantità /Negotiable di ordine |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs al mese |
| Nome: | Controllo IC | Modello N.O.: | JY21L |
|---|---|---|---|
| Tipo di installazione: | Montabile in superficie | Specificità dell'imballaggio: | SOP-8 |
| Gamma del rifornimento dell'azionamento del portone: | 5.5V~20V | La fonte dell'uscita/affonda la capacità corrente: | 450mA/850mA |
| Rifornimento di galleggiamento dell'alto lato: | -0,3 ~ 150 V | Rifornimento di alimentazione di rete e del lato basso: | -0,3 ~ 25 V |
| Evidenziare: | Controllo del motorino DC senza spazzola,SOP-8 IC di guida del motore a corrente continua senza spazzole,Motorino a corrente continua senza spazzola Ic |
||
Descrizione generale

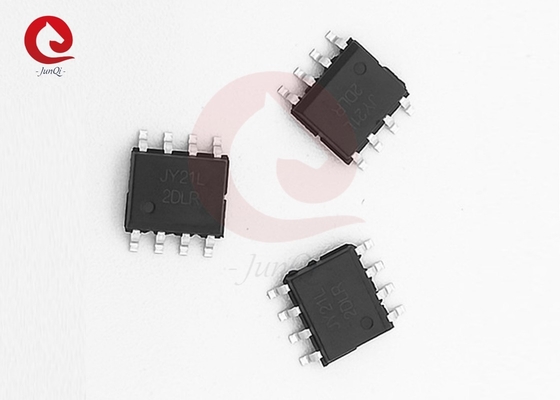

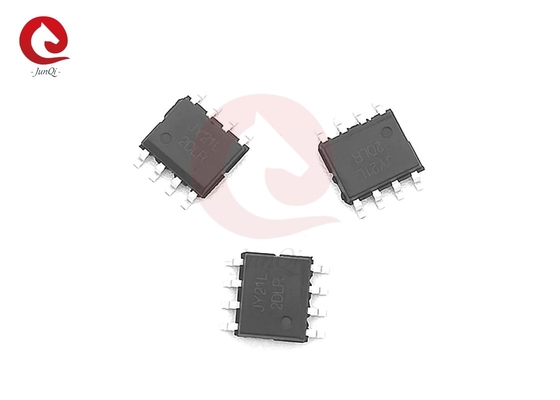

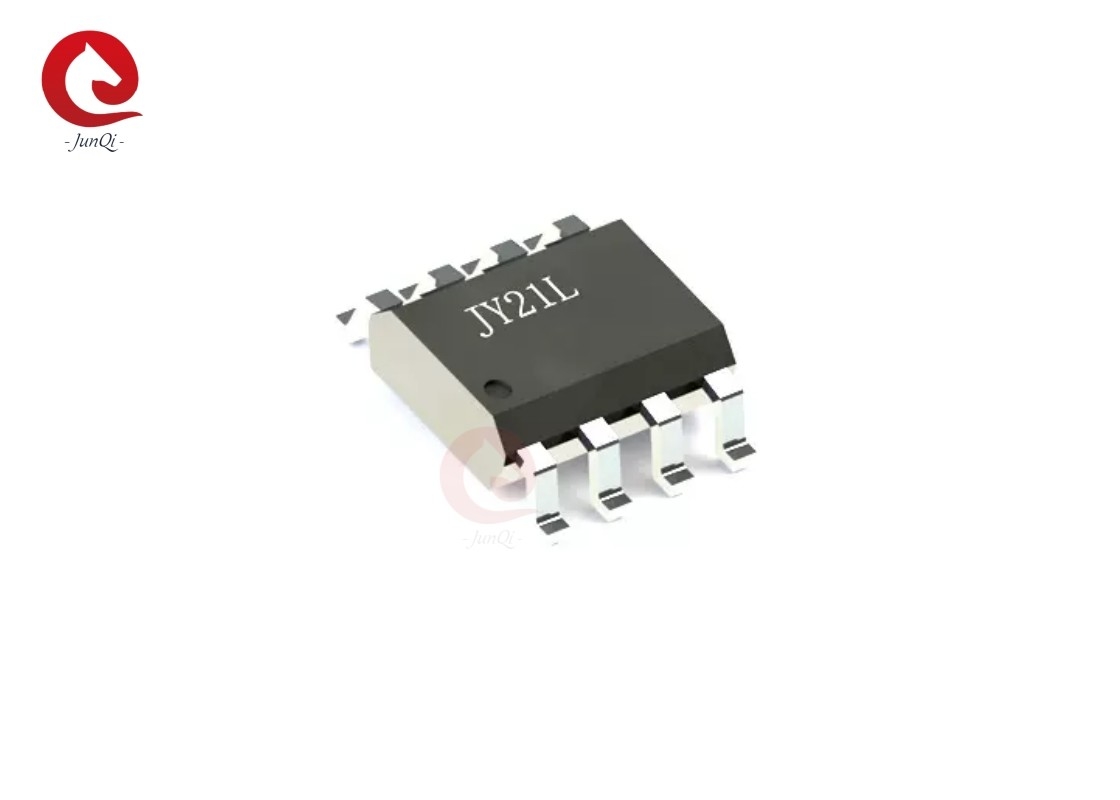

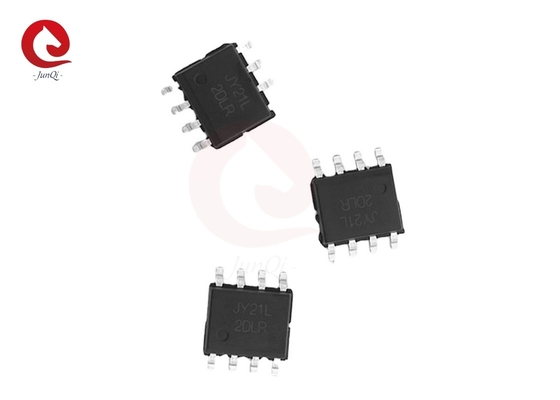

Il prodotto è un driver MOSFET e IGBT ad alta tensione e ad alta velocità basato sul processo P-SUB P-EPI.Il driver di canale galleggiante può essere utilizzato per guidare due MOSFET o IGBT di potenza a canale N indipendentemente che funzionano fino a 150V. Gli ingressi logici sono compatibili con le uscite standard CMOS o LSTTL, fino a logica 3.3V. I driver di uscita dispongono di uno stadio tampone di corrente ad alto impulso progettato per una conduzione trasversale minima del driver.I ritardi di propagazione sono abbinati per semplificare l'uso nelle applicazioni ad alta frequenza.
Caratteristiche:
● Compatibile con la logica 3.3V
● Completamente funzionante a + 150 V
● Canali galleggianti progettati per il funzionamento in bootstrap
● Distanza di alimentazione del portamento da 5,5 a 20 V
● Capacità di corrente di uscita sorgente/sink 450mA/850mA
● Input logico indipendente per tutte le topologie
● -5V negativo Vs capacità
● Ritardo di propagazione corrispondente per entrambi i canali
Applicazioni
● MOSFET di alimentazione o driver IGBT
● Autista di motori di piccole e medie potenze
| Numero di pin | Nome del pin | Funzione pin |
| 1 | Vcc | Alimentazione laterale inferiore e principale |
| 2 | HIN | Input logico per l'uscita del driver di porta laterale elevata (HO) |
| 3 | LIN | Input logico per l'uscita del driver di porta laterale bassa (LO) |
| 4 | COM | Terreno |
| 5 | LO | L'uscita di azionamento laterale basso, in fase con LIN |
| 6 | Vs | Supporto fluttuante laterale alto o ritorno bootstrap |
| 7 | Ho | L'alimentazione da porta laterale alta, in fase con HIN |
| 8 | V.B | Fornitura galleggiante laterale superiore |
| Il simbolo | Definizione | Min. | Max. Max. | Unità |
| V.B | Fornitura galleggiante laterale superiore | - Zero.3 | 150 | V. |
| V.S | Ritorno dell'offerta fluttuante laterale superiore | V.B- Venti | V.B+0.3 | |
| V.Ho | Sulla porta laterale di uscita | V.S- Zero.3 | V.B+0.3 | |
| V.CC | Alimentazione laterale inferiore e principale | - Zero.3 | 25 | |
| V.LO | Scala di uscita del portello laterale | - Zero.3 | V.CC+0.3 | |
| V.IN | Input logico di HIN&LIN | - Zero.3 | V.CC+0.3 | |
| DSE | Modello HBM | 2500 | V. | |
| Modello della macchina | 200 | V. | ||
| PD | Dissipazione di potenza del pacchetto @TA≤ 25oC | ️ | 0.63 | W |
| Rth- Sì. | Connessione della resistenza termica all'ambiente | ️ | 200 | oC/W |
| TJ | Temperatura di giunzione | ️ | 150 | oC |
| TS | Temperatura di conservazione | - 55 | 150 | |
| TL | Temperatura del piombo | ️ | 300 |
| DIM | Diametro | |
| Min. | Max. | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| I | 0° | 7° |
