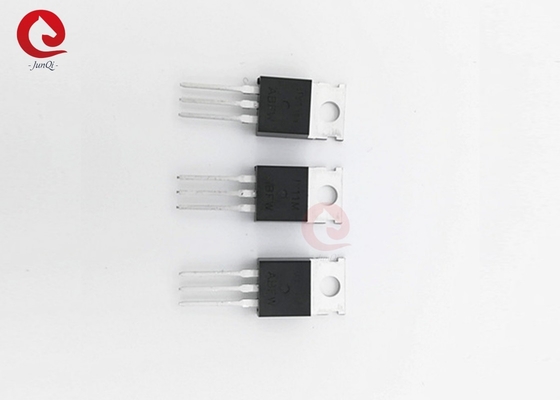

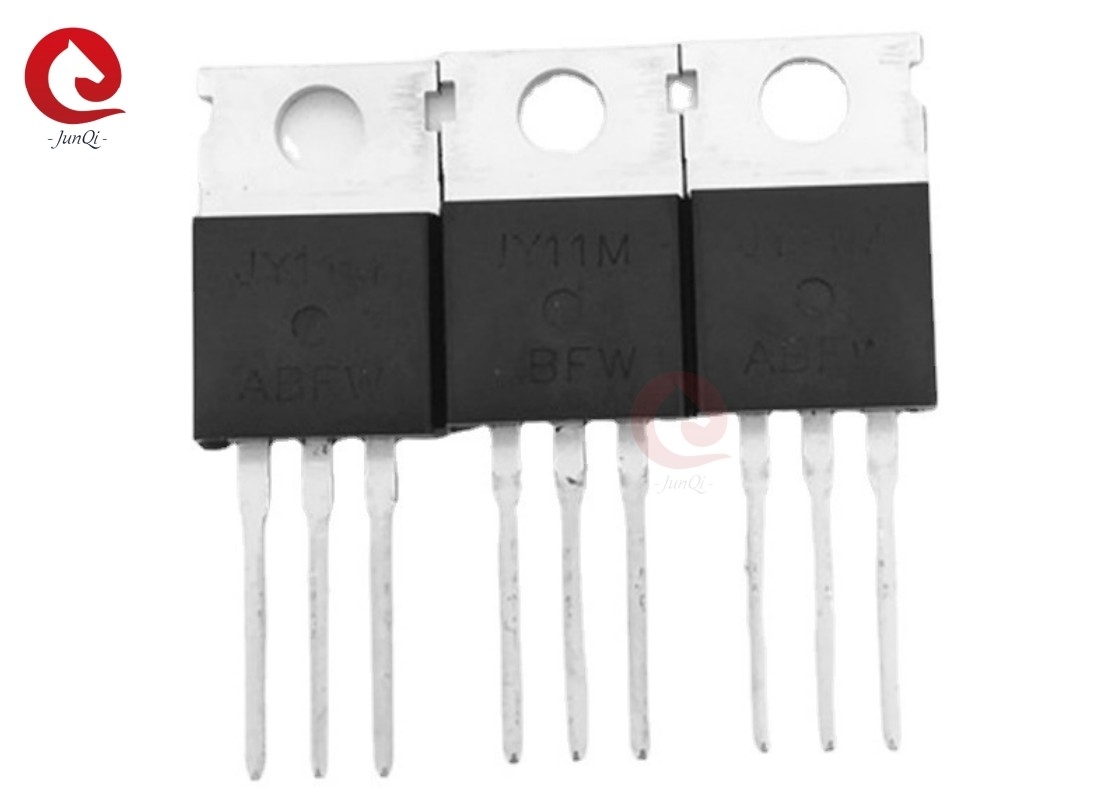

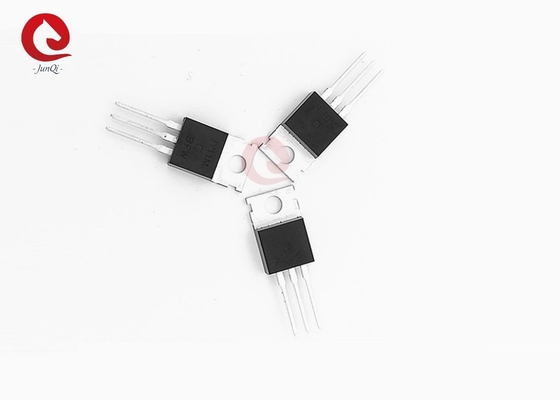

MOSFET JY11M per circuiti ad alta frequenza e a commutazione dura

Dettagli:

Luogo di origine:	La Cina
Marca:	JEUNKEI
Certificazione:	ISO9001,CE
Numero di modello:	JY11M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	50pcs (campione disponibile)
Prezzo:	USD0.5-USD1/PC
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	1000 pezzi al giorno

Contatto

Descrizione di prodotto dettagliata

Nome:	MOSFET di Manica di N	Modello N.O.:	JY11M
Tipo:	Canale di N	Tensione di Scolo-fonte:	100V (Tc=25°C)
Tensione di Portone-fonte:	± 20V	Corrente continua dello scolo:	110A ((Tc=25°C)
Massima dissipazione di potenza:	210W	Gamma di temperature di funzionamento di stoccaggio e della giunzione:	-55~+175°C
recupero del corpo inverso:	- Sì, sì.
Evidenziare:	modalità di potenza di potenza mosfet canale N , modo di potenza di potenza di potenza di potenza JY11M , Hard Commutato in modalità di potenziamento di potenza mosfet

Descrizione generale:

Il JY11M utilizza le più recenti tecniche di elaborazione di trincea per ottenere l'alta densità di cellule e riduce la resistenza con elevato rating di avalanche ripetitiva.
Le caratteristiche combinate rendono questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazioni di commutazione di potenza e una vasta gamma di altre applicazioni.

Caratteristiche:

● 100V/110A, RDS ((ON) =6,5mΩ@VGS=10V
● Cambiamento rapido e recupero del corpo in senso inverso
● Voltaggio e corrente delle valanghe completamente descritti
● Ottimo pacchetto per una buona dissipazione del calore

Applicazioni:

● Cambiare applicazione
● Circuiti ad alta frequenza
● Gestione dell'energia per sistemi di inverter

Descrizione del PIN:

Valori massimi assoluti ((Tc=25°C, salvo diversa indicazione):

Il simbolo	Parametro		Limite	Unità
V.D.S.	Voltaggio della fonte di scarico		100	V.
V.GS	Voltaggio della sorgente di porta		± 20	V.
Io...D	Corrente di scarico continua	TC=25°C	110	A
		TC=100°C	82
Io...DM	Corrente di scarico pulsata		395	A
PD	Dissipazione di potenza massima		210	W
TJTSTG	Intervallo di temperatura di giunzione di funzionamento e di stoccaggio		-55~+175	°C
RΘJC	Resistenza termica-incrocio con la cassa		0.65	°C/W
RθJA	Resistenza termica - Giunzione all'ambiente		62

TO220-3 Esenzione del pacchetto:

Il simbolo	mm			centimetro			Il simbolo	mm			centimetro
Il simbolo	Min.	Numero	Max.	Min.	Numero	Max.	Il simbolo	Min.	Numero	Max.	Min.	Numero	Max.
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	2.50REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q.	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.7	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.94	0.401
