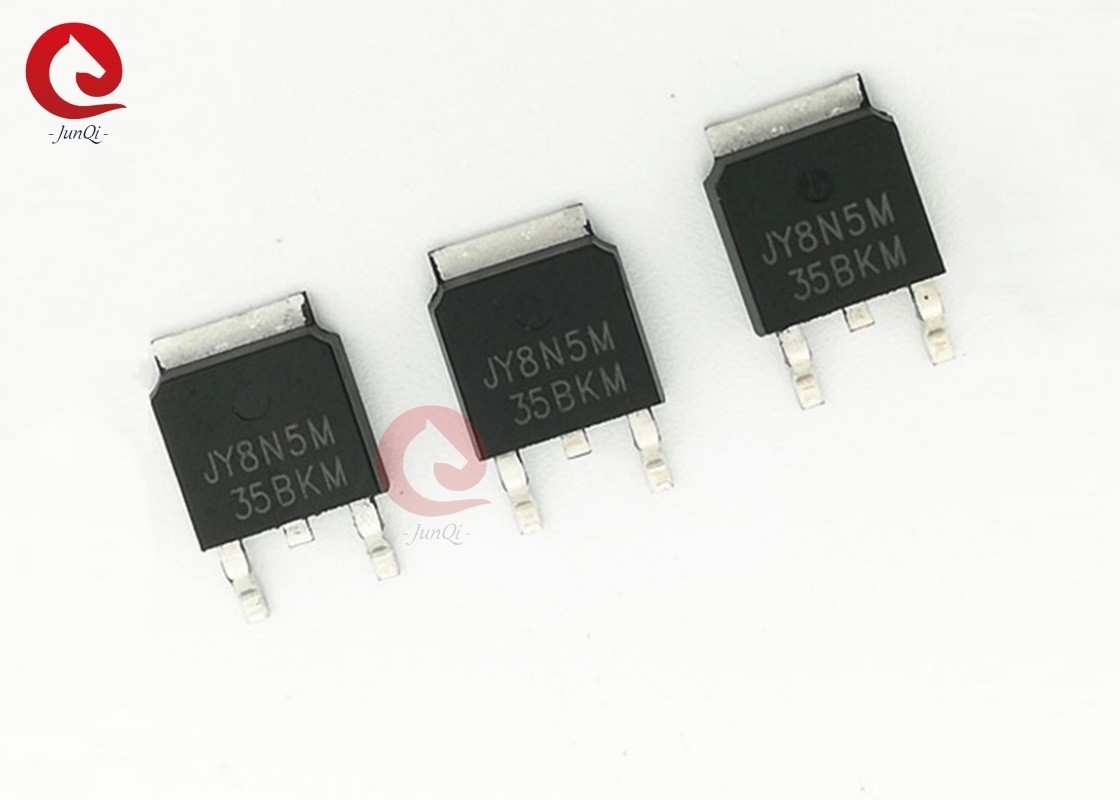

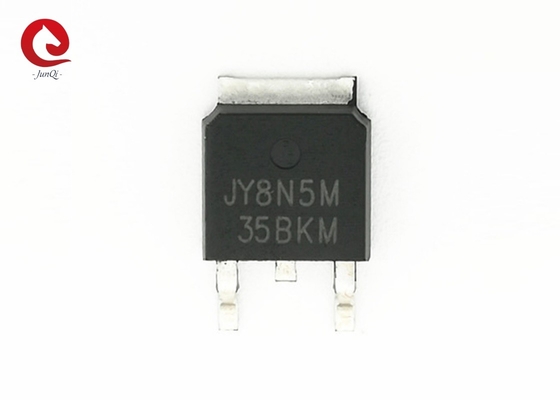

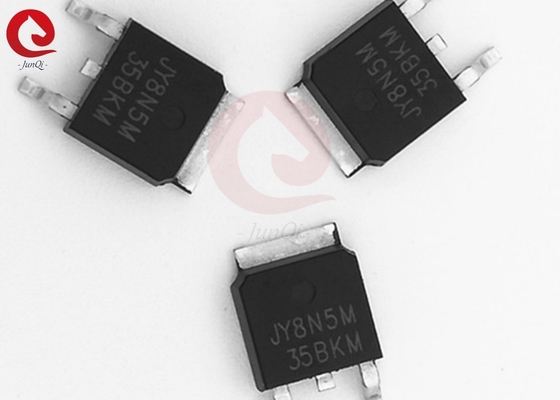

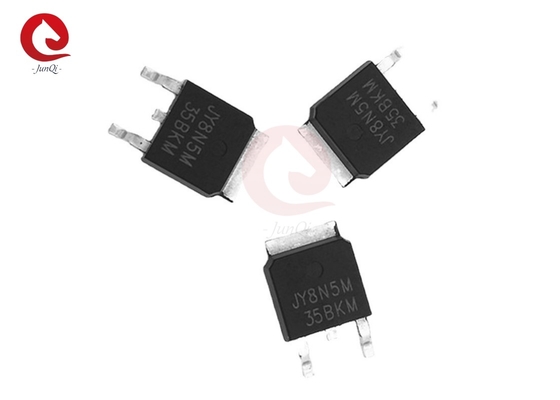

Modo di potenziamento del canale N Potenza MOSFET JY8N5M TO252 Alta potenza 500V 4A tubo a effetto campo

Dettagli:

Luogo di origine:	La Cina
Marca:	juyi
Certificazione:	ISO9001,CE
Numero di modello:	JY8N5M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	50pcs (campione disponibile)
Prezzo:	USD0.5-USD1/PC
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	10000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome:	MOSFET di potenza in modalità di potenziamento del canale N	Modello N.O.:	JY8N5M
Tipo:	Canale di N	Tensione di Scolo-fonte:	500 V
Tensione di Portone-fonte:	±30V	Corrente di scarico continua:	8A (Tc=25°C)
Corrente pulsata dello scolo:	30A	Dissipazione di potere massima:	80W
Colore:	Nero
Evidenziare:	Modulo di potenza di potenza elevata , Mosfet di potenza in modalità di potenziamento 500V 4A , modalità di potenza mosfet 500V 4A

Descrizione generale:

Il prodotto utilizza le tecniche avanzate di elaborazione planare per ottenere l'alta densità cellulare e riduce la resistenza all'accensione con un elevato indice di avalanche ripetitiva.Queste caratteristiche si combinano per rendere questo progetto un sistema estremamente efficiente e affidabile
dispositivo destinato ad essere utilizzato in applicazioni di commutazione di potenza e in una vasta gamma di altre applicazioni.

Caratteristiche:

● 500V/8A, RDS ((ON) = 0,75Ω@VGS=10V ((Tipico)
●Cambiamento rapido e recupero del corpo inverso
● Ottimo pacchetto per una buona dissipazione del calore

Applicazioni:

● Illuminazione
● Forniture di alimentazione in modalità switch ad alta efficienza

Descrizione del PIN:

Modo di potenziamento del canale N Potenza MOSFET JY8N5M TO252 Alta potenza 500V 4A tubo a effetto campo 0

Valori massimi assoluti ((Tc=25°C, salvo diversa indicazione):

Il simbolo	Parametro		Classificazione	Unità
V.D.S.	Voltaggio della fonte di scarico		40	V.
V.GS	Voltaggio della sorgente di porta		± 30	V.
Io...D	Corrente di scarico continua	Tc=25°C	8	A
Io...D	Corrente di scarico continua	Tc=100°C	4.8	A
Io...DM	Corrente di scarico pulsata		30	A
PD	Dissipazione di potenza massima		80	W
TJTSTG	Intervallo di temperatura di giunzione di funzionamento e di stoccaggio		-55~+150	°C
RΘJC	Resistenza termica-incrocio con la cassa		1.56	°C/W

TO-252 Esenzione del pacchetto:

Il simbolo	Dimensioni in millimetri		Dimensioni in pollici
Il simbolo	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.
A	2.200	2.400	0.087	0.094
A1	0.000	0.127	0.000	0.005
b	0.660	0.860	0.026	0.034
c	0.460	0.580	0.018	0.023
D	6.500	6.700	0.256	0.264
D1	5.100	5.460	0.201	0.215
D2	0.483TYP.		0.190 TYP.
E	6.000	6.2000	0.236	0.244
e	2.186	2.386	0.086	0.094
L	9.800	10.400	0.386	0.409
L1	2.900 TYP		0.114 TYP.
L2	1.400	1.700	0.055	0.067
L3	1.600 TYP		0.063 TYP.
L4	0.600	1.000	0.024	0.039
ø	1.100	1.300	0.043	0.051
I	0°	8°	0°	8°
h	0.000	0.300	0.000	0.012
v	5.350 TYP.		0.211 TYP.
