| Luogo di origine: | La Cina |
| Marca: | JUYI |
| Certificazione: | ISO9001,CE |
| Numero di modello: | JY12M |
| Quantità di ordine minimo: | 50pcs (campione disponibile) |
|---|---|
| Prezzo: | USD0.5-USD1/PC |
| Imballaggi particolari: | serie per l'esportazione |
| Tempi di consegna: | dipenda dalla quantità /Negotiable di ordine |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs al mese |

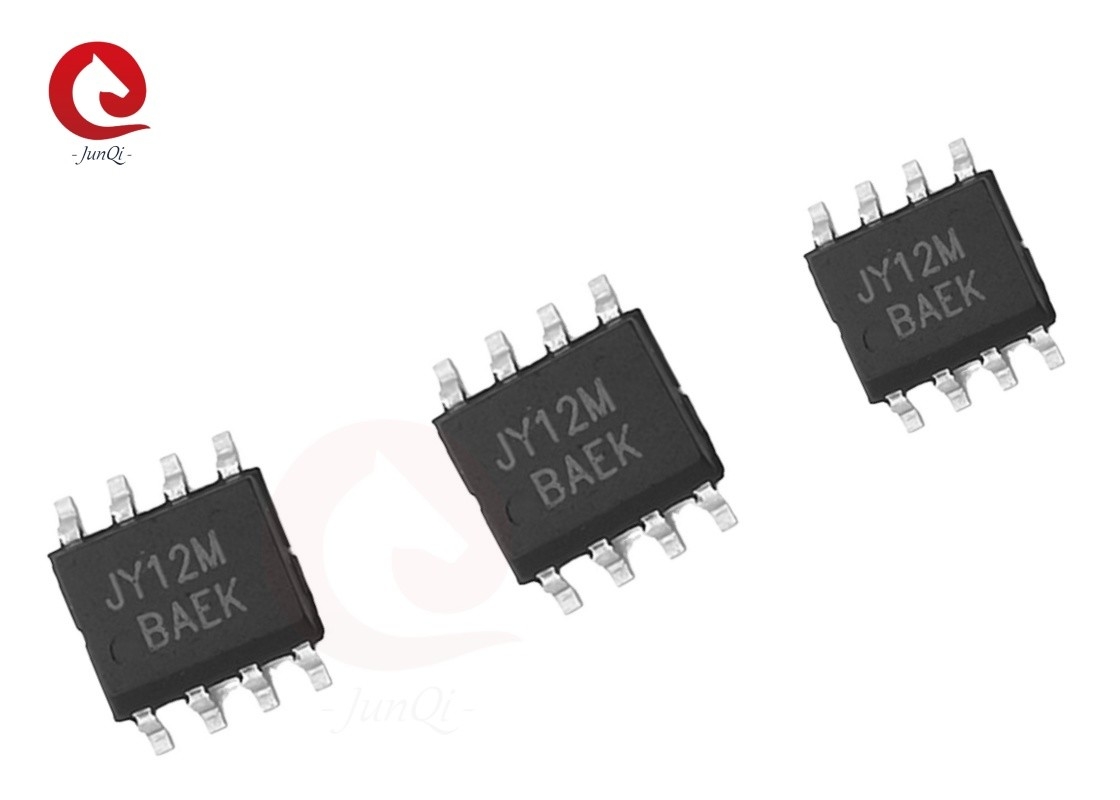

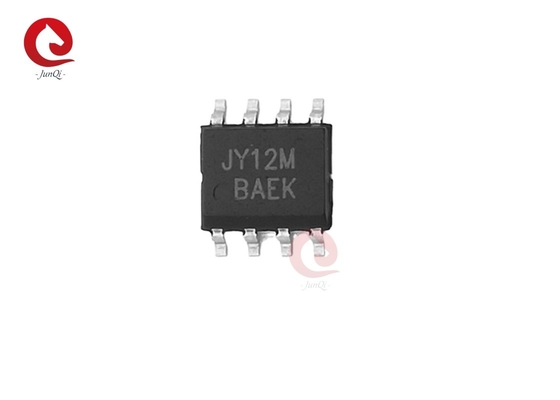

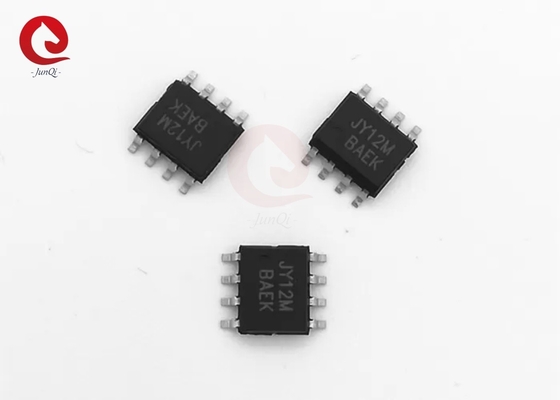

| Nome: | N e P canale 30V MOSFET | Modello N.O.: | JY12M |
|---|---|---|---|
| Tensione di Scolo-fonte: | 30 V | Tensione di Portone-fonte: | ± 20V |
| Corrente pulsata dello scolo: | 30A | Massima dissipazione di potenza: | 1.5W |
| Temperatura di giunzione di funzionamento: | -55~150℃ | Applicazione: | Convertitore CC/CC |
| Colore: | Nero | ||
| Evidenziare: | Mosfet di potenza in modalità di potenziamento del canale n e p,MOSFET di potenza in modalità di potenziamento del canale N,Modalità di potenziamento del mosfet di canale 30v n |
||
Descrizioni generali:
Il JY12M è il modo di potenziamento della logica del canale N e P. I transistor di campo di potenza sono prodotti utilizzando la tecnologia DMOS trench ad alta densità cellulare.Questo processo ad alta densità è particolarmente adatto per ridurre al minimo la resistenza in statoQuesti dispositivi sono particolarmente adatti per applicazioni a bassa tensione come la gestione dell'alimentazione del telefono cellulare e del computer portatile e di altri circuiti alimentati a batteria in cui la commutazione del lato alto,e basse perdite di potenza in linea sono necessarie in un pacchetto di montaggio superficiale di contorno molto piccolo.
Caratteristiche:
| Dispositivo | RDS ((ON)Max. | Io...DMAX(25°C) |
| Canale N | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4,5V | 7.0A | |
| Canale P | 45mΩ@VGS=-10V | -5,5A |
| 85mΩ@VGS= 4,5 V | -4.1A |
*Capacità di ingresso bassa
*Velocità di commutazione rapida
Applicazioni:
● Gestione dell'energia
● Convertitore CC/CC
● Controllo del motore a corrente continua
● Invertitore LCD TV e monitor
● Invertitore CCFL
Configurazione PIN:
Valori massimi assoluti ((Ta=25°C, salvo diversa indicazione):
| Parametro | Il simbolo | Canale N | Canale P | Unità | |||
| 10 secondi | Fermo. | 10 secondi. | Fermo. | ||||
| Voltaggio della fonte di scarico | V.DSS | 30 | - Trenta | V. | |||
| Voltaggio della sorgente di porta | V.DSS | ± 20 | ± 20 | ||||
| Corrente di scarico continua | Ta=25°C | Io...D | 8.5 | 6.5 | - Sette.0 | - Cinque.3 | A |
| Ta=70°C | 6.8 | 5.1 | - Cinque.5 | - Quattro.1 | |||
| Corrente di scarico pulsata | Io...DM | 30 | - Trenta | ||||
| Dissipazione di potenza massima | Ta=25°C | PD | 1.5 | W | |||
| Ta=70°C | 0.95 | ||||||
| Temperatura di funzionamento della giunzione | TJ | -55~150 | °C | ||||
| Connessione della resistenza termica all'ambiente | RΘJA | 61 | 100 | 62 | 103 | °C/W | |
| Collegamento di resistenza termica con la cassa | RΘJC | 15 | 15 | °C/W | |||
SOP-8 Esenzione del pacchetto:
| Sottile | Diametro | |
| Min. | Max. | |
| A | 1.35 | 1.75 |
| A1 | 0.10 | 0.25 |
| B | 0.35 | 0.49 |
| C | 0.18 | 0.25 |
| D | 4.80 | 5.00 |
| E | 3.80 | 4.00 |
| e | 1.27BSC | |
| H | 5.80 | 6.20 |
| h | 0.25 | 0.50 |
| L | 0.40 | 1.25 |
| I | 0° | 7° |
