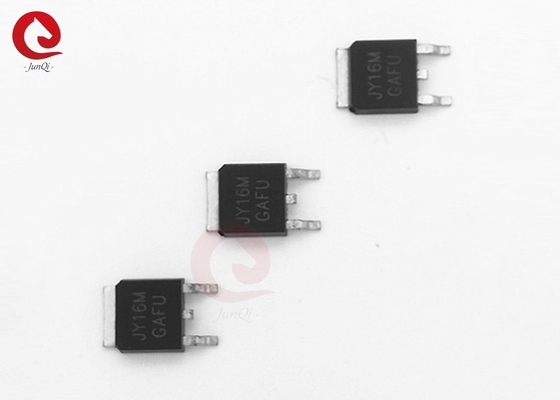

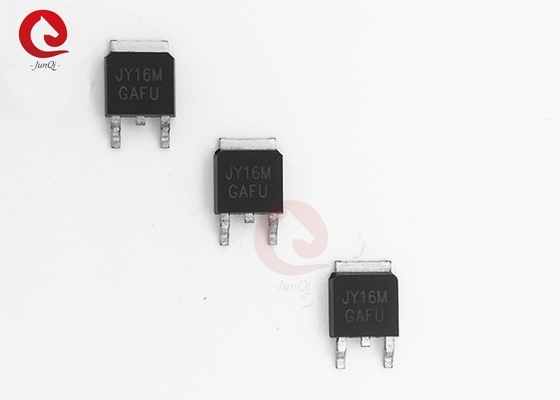

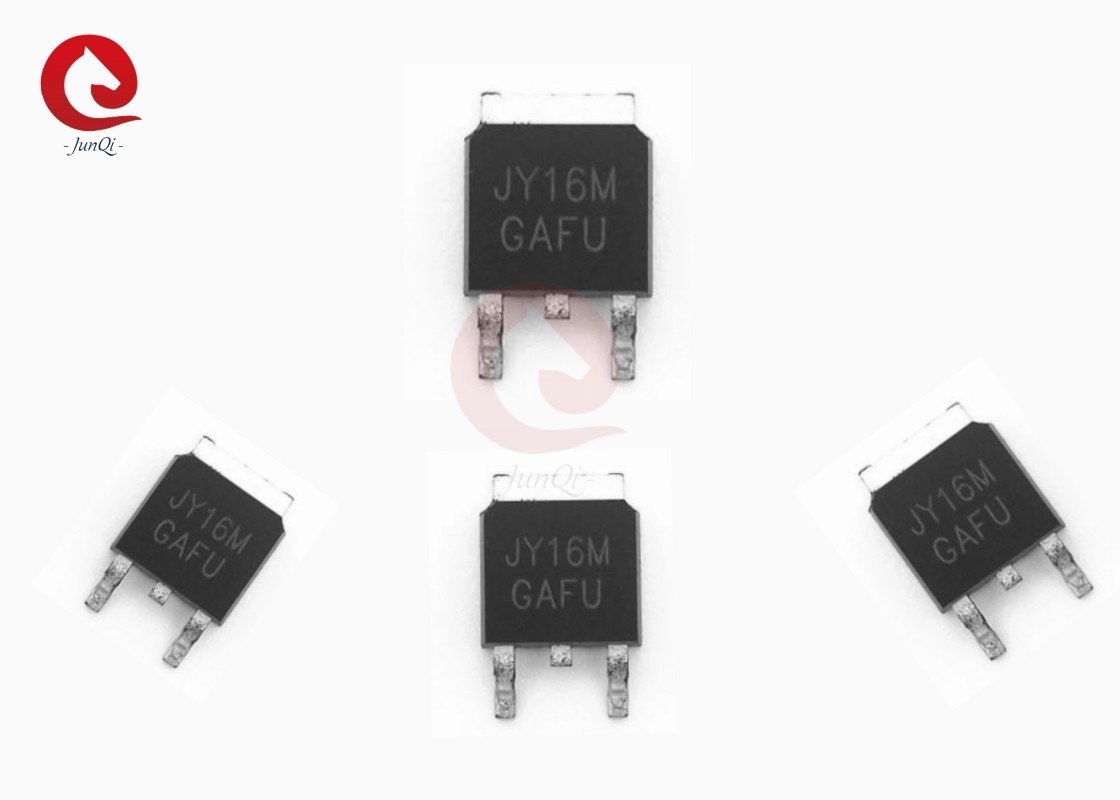

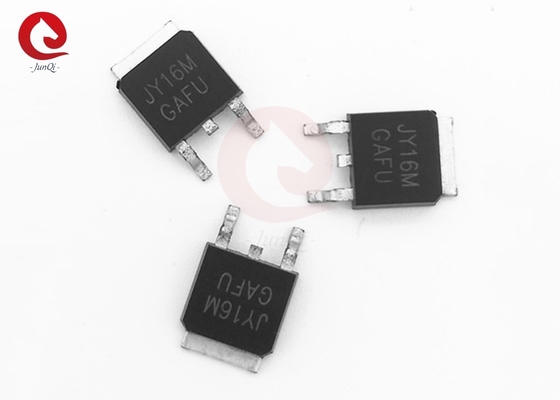

JY16M N MOSFET di potenza in modalità di potenziamento del canale per l'applicazione di commutazione di potenza

Dettagli:

Luogo di origine:	La Cina
Marca:	JUYI
Certificazione:	ISO9001,CE
Numero di modello:	JY16M

Termini di pagamento e spedizione:

Quantità di ordine minimo:	50pcs (campione disponibile)
Prezzo:	USD0.5-USD1/PC
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	10000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome:	MOSFET di potere	Modello N.O.:	JY16M
Tipo:	Canale di N	Tensione di Scolo-fonte:	600 V
Tensione di Portone-fonte:	±30V	Corrente continua dello scolo:	4A (Ta=25°C)
Corrente pulsata dello scolo:	16A	Disposizione massima della potenza:	33W
Colore:	Nero	Shap:	Quadrato
Evidenziare:	Modalità di potenziamento mosfet JY16M , Modalità di potenziamento del mosfet del canale N , Commutazione di potenza Modalità di potenziamento mosfet

Descrizione generale:

Il JY16M utilizza le più recenti tecniche di elaborazione di trincea per ottenere l'alta densità delle cellule e riduce la resistenza all'attivazione con un elevato indice di avalanche ripetitiva.Queste caratteristiche si combinano per rendere questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazione di commutazione di potenza e una vasta gamma di altre applicazioni.

Caratteristiche:

● 600V/4A, RDS ((ON) =2.6Ω@VGS=10V
● Cambiamento rapido e recupero del corpo in senso inverso
● Ottimo pacchetto per una buona dissipazione del calore

Applicazione:

● Illuminazione
● Forniture di alimentazione in modalità switch ad alta efficienza

Descrizione del PIN:

JY16M N MOSFET di potenza in modalità di potenziamento del canale per l'applicazione di commutazione di potenza 0

Valori massimi assoluti ((Ta=25°C, salvo diversa indicazione):

Il simbolo	Parametro		Classificazione	Unità
V.D.S.	Voltaggio della fonte di scarico		600	V.
V.GS	Voltaggio della sorgente di porta		± 30	V.
Io...D	Corrente di scarico continua	Tc=25°C	4	A
Io...D	Corrente di scarico continua	Tc=100°C	2.9	A
Io...DM	Corrente di scarico pulsata		16	A
PD	Dissipazione di potenza massima		33	W
TJTSTG	Intervallo di temperatura di giunzione di funzionamento e di stoccaggio		-55~+150	°C
RΘJC	Resistenza termica-incrocio con la cassa		1.56	°C/W
RΘJA	Resistenza termica - Giunzione all'ambiente		62	°C/W

TO220F-3 Esenzione del pacchetto:

SIMBOLO	MM			INCH			SIMBOLO	MM			INCH
SIMBOLO	Minore	NOM	Max.	Minore	NOM	Max.	SIMBOLO	Minore	NOM	Max.	Minore	NOM	Max.
A	4.40	4.57	4.70	0.173	0.180	0.185	Øp1	1.40	1.50	1.60	0.055	0.059	0.063
A1	1.27	1.30	1.33	0.050	0.051	0.052	e	2.54BSC			0.1BSC
A2	2.35	2.40	2.50	0.093	0.094	0.098	e1	5.08BSC			0.2BSC
b	0.77	-	0.90	0.030	-	0.035	H1	6.40	6.50	6.60	0.252	0.256	0.260
b2	1.23	-	1.36	0.048	-	0.054	L	12.75	-	13.17	0.502	-	0.519
C	0.48	0.50	0.52	0.019	0.020	0.021	L1	-	-	3.95	-	-	0.156
D	15.40	15.60	15.80	0.606	0.614	0.622	L2	250REF.			0.098REF.
D1	9.00	9.10	9.20	0.354	0.358	0.362	Øp	3.57	3.60	3.63	0.141	0.142	0.143
DEP	0.05	0.10	0.20	0.002	0.004	0.008	Q.	2.73	2.80	2.87	0.107	0.110	0.113
E	9.70	9.90	10.10	0.382	0.389	0.398	Θ1	5°	7°	9°	5°	7°	9°
E1	-	8.70	-	-	0.343	-	Θ2	1°	3°	5°	1°	3°	5°
E2	9.80	10.00	10.20	0.386	0.394	0.401
