| Luogo di origine: | La Cina |
| Marca: | JUYI |
| Certificazione: | ISO9001,CE |
| Numero di modello: | JY14M |
| Quantità di ordine minimo: | 50pcs (campione disponibile) |
|---|---|
| Prezzo: | USD0.5-USD1/PC |
| Imballaggi particolari: | serie per l'esportazione |
| Tempi di consegna: | dipenda dalla quantità /Negotiable di ordine |
| Termini di pagamento: | T/T, Western Union, Paypal |
| Capacità di alimentazione: | 10000pcs al mese |

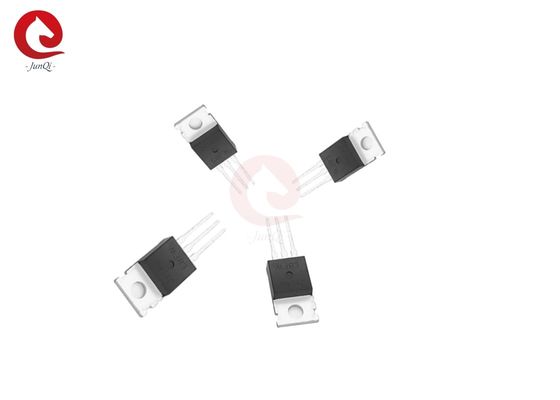

| Nome: | MOSFET di potenza in modalità di potenziamento del canale N | Modello N.O.: | JY14M |
|---|---|---|---|
| Tipo: | Canale di N | Tensione di Scolo-fonte: | 40 V |
| Tensione di Portone-fonte: | ± 20V | Corrente continua dello scolo: | 200A ((Tc=25°C) |
| Corrente pulsata dello scolo: | 720A | Massima dissipazione di potenza: | 210W |
| Shap: | Quadrato | Colore: | Nero |
| Evidenziare: | Mosfet di potenza in modalità di potenziamento a 40 V,200A mosfet di potenza in modalità di potenziamento,Cambiare il modo di potenziamento della potenza mosfet |
||
Descrizione generale:
Il JY14M utilizza le più recenti tecniche di elaborazione di trincea per ottenere l'alta densità delle cellule e riduce la resistenza all'attivazione con un alto indice di avalanche ripetitiva.Queste caratteristiche si combinano per rendere questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazione di commutazione di potenza e una vasta gamma di altre applicazioni.
Caratteristiche:
● 40V/200A, RDS ((ON) = 2,5mΩ@VGS=10V
● Cambiamento rapido e recupero del corpo in senso inverso
● Voltaggio e corrente delle valanghe completamente descritti
● Ottimo pacchetto per una buona dissipazione del calore
Applicazione:
● Cambiare applicazione
● Circuiti ad alta frequenza
● Gestione dell'energia per sistemi di inverter
Descrizione del PIN:
Valori massimi assoluti ((Tc=25°C, salvo diversa indicazione):
| Il simbolo | Parametro | Classificazione | Unità | |
| V.D.S. | Voltaggio della fonte di scarico | 40 | V. | |
| V.GS | Voltaggio della sorgente di porta | ± 20 | V. | |
| Io...D | Corrente di scarico continua | Tc=25°C | 200 | A |
| Tc=100°C | 130 | |||
| Io...DM | Corrente di scarico pulsata | 720 | A | |
| PD | Dissipazione di potenza massima | 210 | W | |
| TJTSTG | Intervallo di temperatura di giunzione di funzionamento e di stoccaggio | -55~+175 | °C | |
| RΘJC | Resistenza termica-incrocio con la cassa | 0.65 | °C/W | |
| RΘJA | Resistenza termica - Giunzione all'ambiente | 62 | °C/W | |
TO220-3 Esenzione del pacchetto:
| SIMBOLO | MM | INCH | SIMBOLO | MM | INCH | ||||||||
| Minore | NOM | Max. | Minore | NOM | Max. | Minore | NOM | Max. | Minore | NOM | Max. | ||
| A | 4.40 | 4.57 | 4.70 | 0.173 | 0.180 | 0.185 | Øp1 | 1.40 | 1.50 | 1.60 | 0.055 | 0.059 | 0.063 |
| A1 | 1.27 | 1.30 | 1.33 | 0.050 | 0.051 | 0.052 | e | 2.54BSC | 0.1BSC | ||||
| A2 | 2.35 | 2.40 | 2.50 | 0.093 | 0.094 | 0.098 | e1 | 5.08BSC | 0.2BSC | ||||
| b | 0.77 | - | 0.90 | 0.030 | - | 0.035 | H1 | 6.40 | 6.50 | 6.60 | 0.252 | 0.256 | 0.260 |
| b2 | 1.23 | - | 1.36 | 0.048 | - | 0.054 | L | 12.75 | - | 13.17 | 0.502 | - | 0.519 |
| C | 0.48 | 0.50 | 0.52 | 0.019 | 0.020 | 0.021 | L1 | - | - | 3.95 | - | - | 0.156 |
| D | 15.40 | 15.60 | 15.80 | 0.606 | 0.614 | 0.622 | L2 | 250REF. | 0.098REF. | ||||
| D1 | 9.00 | 9.10 | 9.20 | 0.354 | 0.358 | 0.362 | Øp | 3.57 | 3.60 | 3.63 | 0.141 | 0.142 | 0.143 |
| DEP | 0.05 | 0.10 | 0.20 | 0.002 | 0.004 | 0.008 | Q. | 2.73 | 2.80 | 2.87 | 0.107 | 0.110 | 0.113 |
| E | 9.70 | 9.90 | 10.10 | 0.382 | 0.389 | 0.398 | Θ1 | 5° | 7° | 9° | 5° | 7° | 9° |
| E1 | - | 8.70 | - | - | 0.343 | - | Θ2 | 1° | 3° | 5° | 1° | 3° | 5° |
| E2 | 9.80 | 10.00 | 10.20 | 0.386 | 0.394 | 0.401 | |||||||
