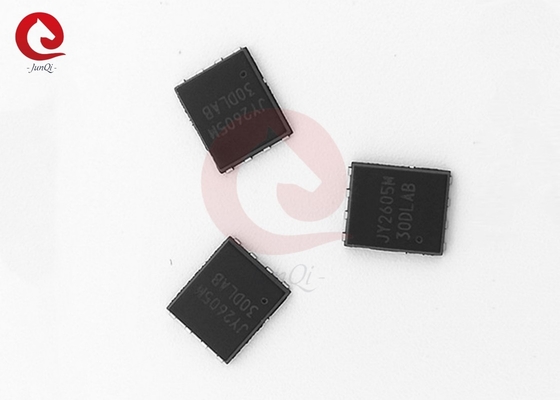

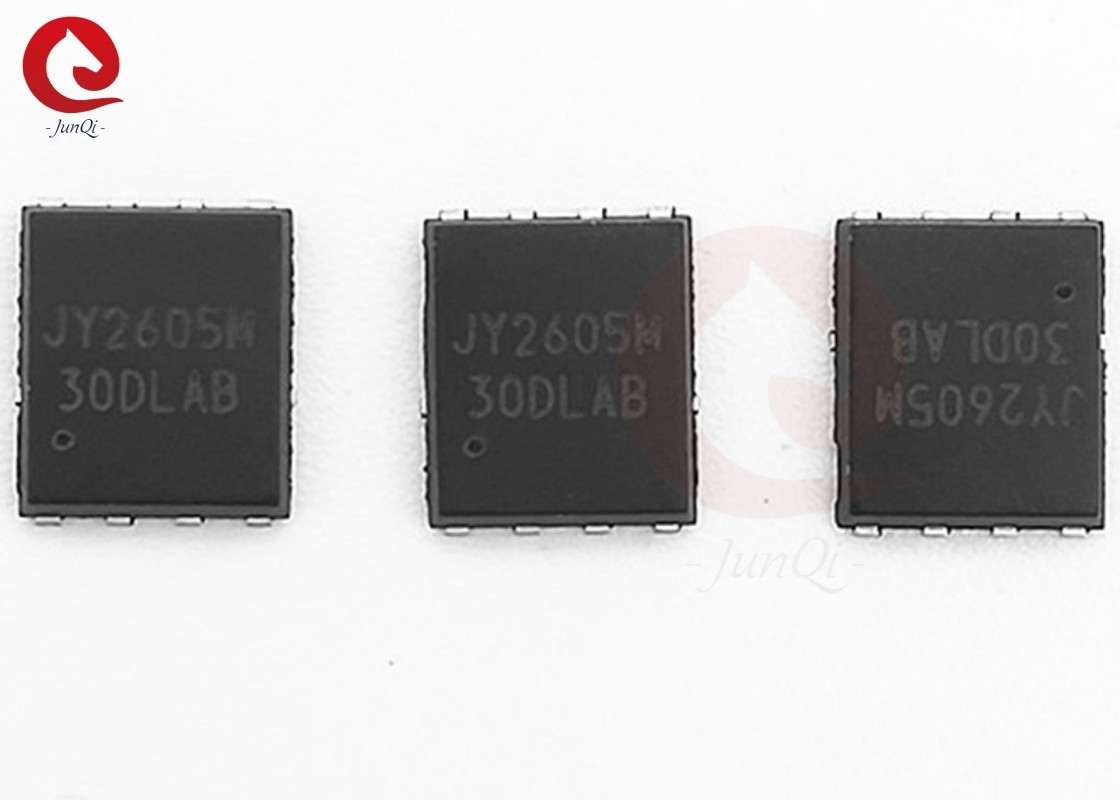

JY2605M MOSFET di potenza a doppio canale di potenziamento del canale N per sistemi di azionamento motore da 12 a 24 V

Dettagli:

Luogo di origine:	La Cina
Marca:	JUYI
Certificazione:	ISO9001,CE
Numero di modello:	Codice di riferimento:

Termini di pagamento e spedizione:

Quantità di ordine minimo:	50pcs (campione disponibile)
Prezzo:	USD0.5-USD1/PC
Imballaggi particolari:	serie per l'esportazione
Tempi di consegna:	dipenda dalla quantità /Negotiable di ordine
Termini di pagamento:	T/T, Western Union, Paypal
Capacità di alimentazione:	10000pcs al mese

Contatto

Descrizione di prodotto dettagliata

Nome:	MOSFET di potenza in modalità di potenziamento del canale N	Modello N.O.:	Codice di riferimento:
Tipo:	Canale N doppio	Tensione di Scolo-fonte:	60 V
Voltaggio di sorgente a cancello:	± 20V	Corrente continua dello scolo:	50A (Ta=25°C)
Corrente di scarico pulsata:	185A	Massima dissipazione di potenza:	65 W
Shap:	Quadrato	Colore:	Nero
Evidenziare:	Modulo di potenza di potenziamento a doppio canale , Mosfet di potenza in modalità di potenziamento 12V , Mosfet di potenza in modalità di potenziamento 24V

Descrizione generale:

Il prodotto utilizza le più recenti tecniche di lavorazione a trincea per raggiungere l'alta densità delle cellule e riduce la resistenza di accensione con una bassa carica di cancello.Queste caratteristiche si combinano per rendere questo progetto un dispositivo estremamente efficiente e affidabile per l'uso in applicazione di commutazione di potenza e una vasta gamma di altre applicazioni.

Caratteristiche:

● 60V/50A, RDS ((ON) =14mΩ@VGS=10V ((tipico)
● Cambiamento rapido e recupero del corpo in senso inverso
● Voltaggio e corrente delle valanghe completamente descritti
● Ottimo pacchetto per una buona dissipazione del calore

Applicazione:

● Applicazione Power Switching
● Rettifica sincrona
● Motorizzazione per sistemi da 12 a 24 V

Descrizione del PIN:

Valori massimi assoluti ((Tc=25°C, salvo diversa indicazione):

Il simbolo	Parametro		Classificazione	Unità
V.D.S.	Voltaggio della fonte di scarico		60	V.
V.GS	Voltaggio della sorgente di porta		± 20	V.
Io...D	Corrente di scarico continua	Tc=25°C	50	A
Io...D	Corrente di scarico continua	Tc=100°C	35	A
Io...DM	Corrente di scarico pulsata		185	A
PD	Dissipazione di potenza massima		65	W
TJTSTG	Intervallo di temperatura di giunzione di funzionamento e di stoccaggio		-55~+175	°C
RΘJC	Resistenza termica-incrocio con la cassa		2.3	°C/W

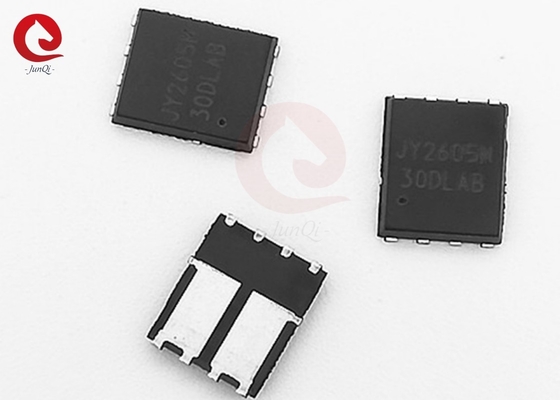

DFN5*6 Esempio del pacchetto:

Il simbolo	Comuni
	mm		centimetro
	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.
A	1.03	1.17	0.0406	0.0461
b	0.34	0.48	0.0134	0.0189
c	0.203 BSC		0.0080 BSC
D	4.80	5.40	0.1890	0.2126
D1	4.80	5.00	0.1890	0.1969
D2	4.11	4.31	0.1620	0.1700
D3	1.60	1.80	0.0629	0.0708
E	5.95	6.15	0.2343	0.2421
E1	5.65	5.85	0.2224	0.2303
E2	3.30	3.50	0.1300	0.1378
E3	1.70	/	0.0630	/
e	1.27 BSC		0.05 BSC
L	0.05	0.25	0.0019	0.0098
L1	0.38	0.50	0.0150	0.0197
L2	0.38	0.50	0.0150	0.0197
I	/	0.18	/	0.0070
k	0.5	0.7	0.0197	0.0276
