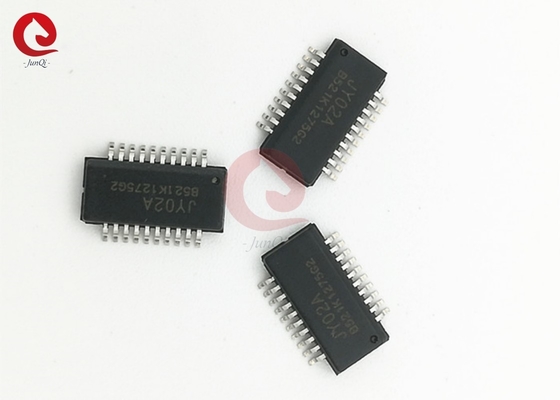

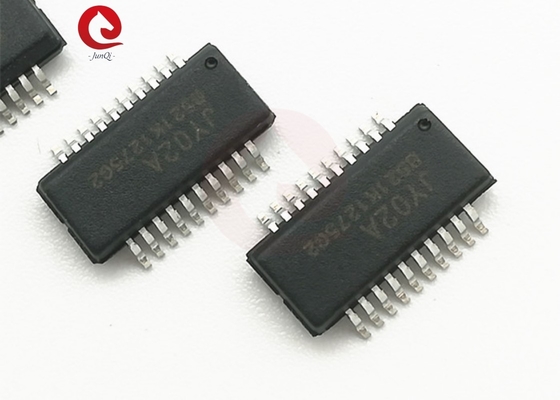

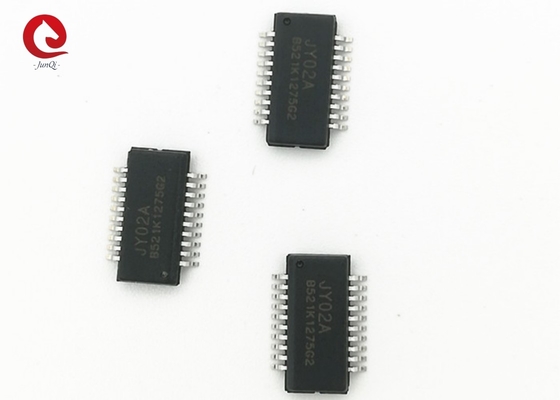

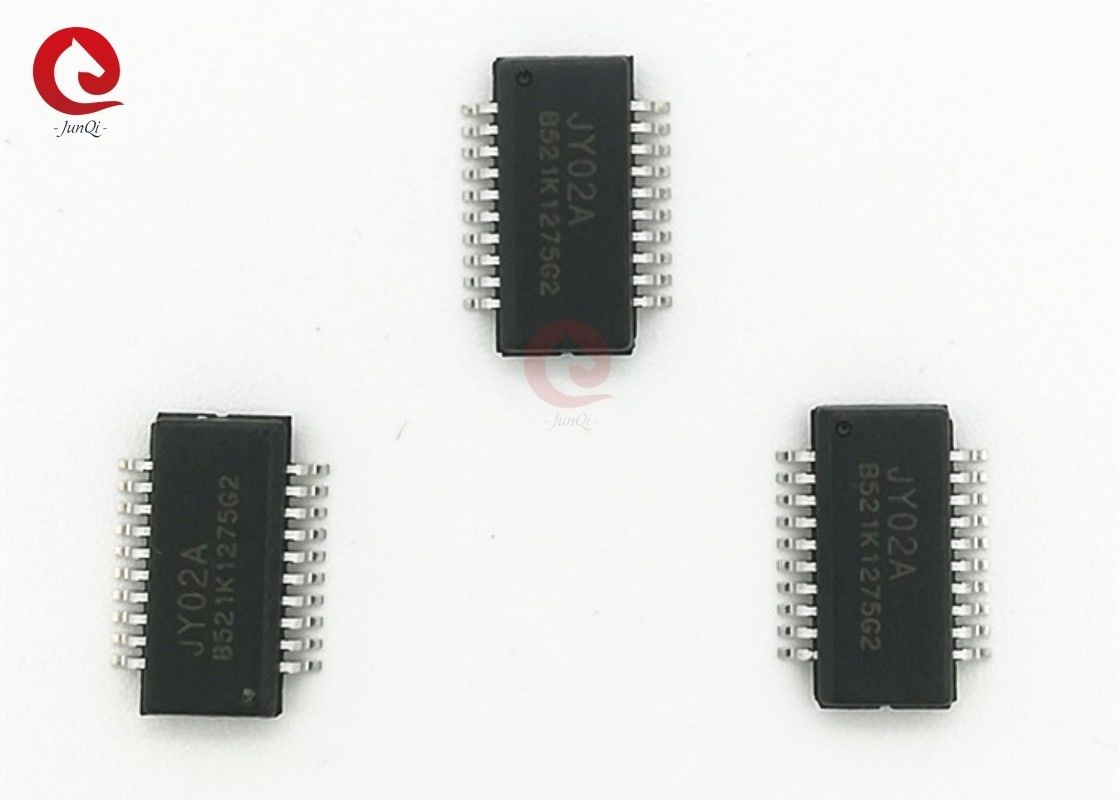

JY02A chip driver del motore a corrente continua senza spazzola IC BLDC chip di controllo senza sala dedicata
Descrizioni:
JY02A sensore DC senza spazzole e Hallless chip di controllo dedicato del motore DC senza spazzole
JY02A drive DC brushless e Hallless motore circuito integrato speciale ha le caratteristiche di circuito periferico semplice, funzione perfetta, piccole dimensioni, semplice debug (quasi nessun debug),elevata efficienza di guida, applicazione flessibile e ampia applicazione.
Il JY02A è un'applicazione hardware pura, che elimina il problema degli ingegneri che scrivono programmi.come il circuito di avvio adattivo, circuito di compensazione di potenza, circuito di correzione del valore Q, circuito di correzione del fattore di potenza, circuito di rilevamento di fase, circuito di decodifica del funzionamento bidirezionale, circuito di protezione del rotore bloccato,circuito di rilevamento della forza elettromotrice posteriore, circuito di rilevamento e controllo di corrente, circuito di rilevamento e protezione della tensione, ecc., dopo una piccola quantità di regolazione dei componenti periferici, può guidare bene vari circuiti di alimentazione CC.Motore Hall senza spazzole, JY02A ha una certa capacità di avvio a carico, che è molto importante nella maggior parte delle applicazioni.
Applicazioni:
robot spazzatori, pompe per l'acqua per automobili, pompe circolatrici per caldaie a parete, pompe di potenziamento per uso domestico, generatori di ossigeno, ventilatori e soffiatori vari, cacciavite elettrici, tende elettriche,porte automatiche, pompe idrauliche per olio, pompe ad alta pressione, compressori di aria condizionata per automobili a nuova energia, compressori senza spazzole a corrente continua per frigoriferi, carrelli AGV,varie apparecchiature di smistamento logistico lineare e circolare, tosaerba, spruzzatrici, eliche subacquee, ecc.
JY02A Modalità di guida e parametri:
1: uscita PWM della centralina di fase superiore UH/VH/WH, segnale di commutazione della centralina di fase inferiore UL/VL/WL In questo modo si riducono i costi dell'hardware, in particolare in applicazione di motori ad alta tensione e ad alta potenza. circuito più facile e maggiore stabilità rispetto alla modalità di uscita PWM della trazione inferiore.
2: La frequenza PWM di JY02A è di 13KHz, che non solo tiene conto della Il rapporto tra efficienza e rumore, ma aumenta anche la potenza e riduce il consumo di energia La coppia del motore è superiore a quella di 20KHz con la stessa alimentazione.
Impulso di JY02A
Si prega di notare che JY02A uscita di un segnale di impulso durante il commuting motore BLDC Questo significa che JY02A non produce un solo impulso quando il motore gira. Esempio come il seguente diagramma schematico: è un rotore interno, 2 coppie di motore a poli, significa il
Il motore ha bisogno di commutare la fase per 6 volte per ogni round, quindi JY02A produrrà 6 impulsi ciascuno. motore rotolo
Diagramma della descrizione della funzione del pin:
JY02A Schema tipico di applicazione per motore a corrente continua senza sensori e senza spazzole:
JY02A ha un circuito di rilevamento BEMF integrato
JY02A non è necessario un circuito comparatore esterno per il motore DC senza sensore e senza spazzole.
