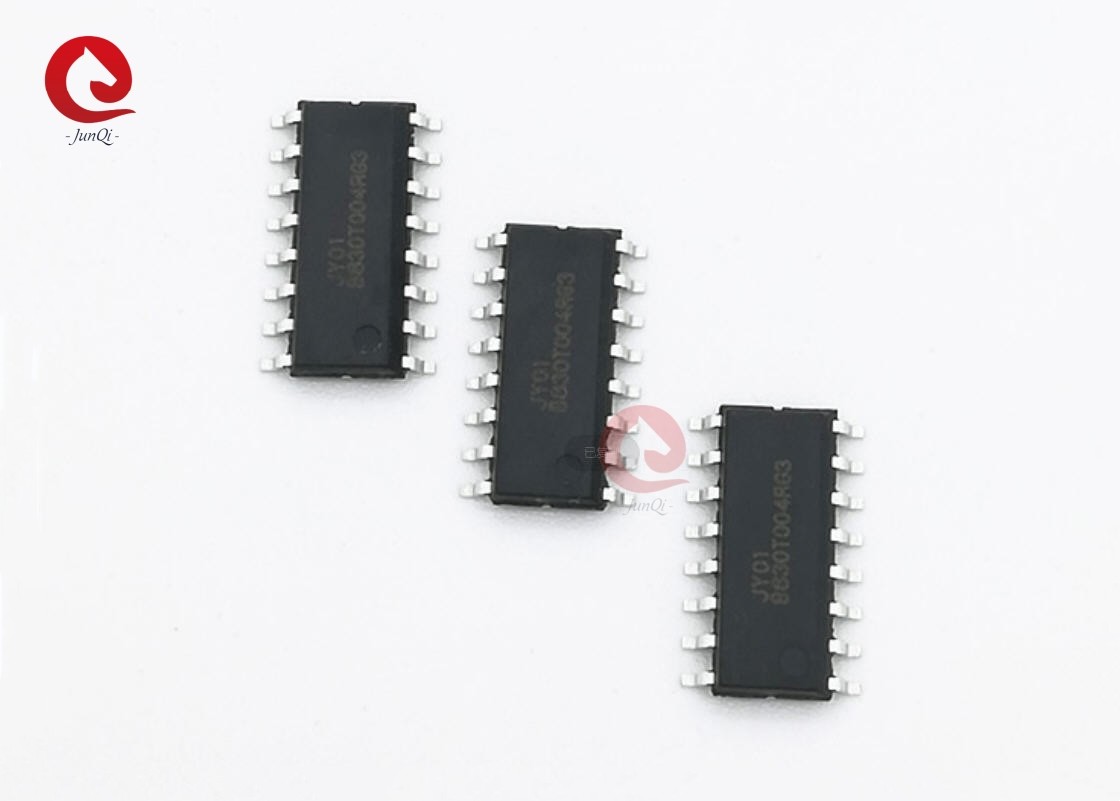

JY01/ JY01A BLDC Motor Driver IC PWM Control Con Hall o senza Hall Driver

JY01/ JY01A IC di controllo, funzione di controllo PWM per motore BLDC con o senza driver di hall

Caratteristiche dell'anno JY01

JY01 è un circuito integrato di controllo appositamente progettato per il driver del motore a corrente continua senza spazzole, applicato al motore BLDC senza sensore Hall o al motore BLDC senza sensore, è facile da applicare, il circuito periferico è semplice, a basso costo,Modalità di guida SPWM con basso rumore, elevata efficienza, qualità stabile e supporto tecnico professionale, il JY01 è stato rapidamente approvato da molti ingegneri elettronici.

FY01 Applicazioni
Ventilatore a corrente continua senza spazzole, pompa a corrente continua senza spazzole, tosaerba, scooter,auto bilanciata, robot, strumenti e attrezzature scientifici, pompa di carburante per auto, finestre elettriche, regolazione elettrica del sedile,ventilatore di aria condizionata,regolazione elettrica dello specchio retrovisore,come gli elettrodomestici come aspirapolvere, aria condizionata, impianti idraulici, giocattoli per bambini di lusso, modelli di aeromobili, modelli di auto, modelli, ecc.;È stato anche ampiamente utilizzato in utensili portatili come macchine da rettifica, trapano a mano, macchina da incisione, cacciavite elettrici, ecc.

2Caratteristiche:

Tensione di funzionamento: 4,5 V-5,5 V.

Temperatura di lavoro: -40-85°C
Modalità di guida: SPWM
Modalità di azionamento: con Hall senor o senza sensori
Motore adattivo: senza motore di sala/motore di sala.
Controllo dello sterzo: positivo/negativo
Ritorno a posteriori morbido: sì
Segnale di velocità: sì
Protezione da sovraccarico: sì
Corrente a circuito chiuso: sì
Azionamento a corrente costante: Sì
Protezione da blocco: sì
Inizio morbido: sì
Tecnologia speciale: funzione di avvio di sicurezza JYKJ in piena condizione
Regolazione della velocità: lineare
Periodo di inizio morbido:1 S,3 S,10S facoltativo

Imballaggio SOP16

JY01 composto da Hall di potenza media e da una scheda di controllo brushless senza sensori, 6 pezzi TO-220 confezionati con MOSFET ad alta potenza montati sul retro del PCB,la tensione della scheda di controllo VCC nell'intervallo corrente di funzionamento massima fino a 20A (più adeguati circuiti di riscaldamento sono stati utilizzati con successo in come motore senza spazzole DC , pompe a motore DC senza spazzole, motori per scooter, dispositivi portatili, ecc.

Le applicazioni del framework N + N possono soddisfare le esigenze di alta tensione e corrente, quindi è ampiamente utilizzato in molti controlli di motori senza spazzole a corrente continua
Circuito a causa dell'alta stabilità, facile produzione e i costi sono bassi e possono essere facilitati per la produzione modulare.

JY01 è integrato 2 in 1 controllo IC per Hall o sensore senza spazzola DC motore, che rende molto facile l'applicazione in uso, si prega di prestare attenzione prima di circuito progettazione e applicazione.

1: JY01 per il sensore Hall driver del motore, collegare pin 1 a Vss o collegare 5V mentre la corrente è accesa, JY01 guiderà come Hall modo.

2: JY01 per sensore senza motore driver, offrire 0.1V -4V a pin 1, JY01 guiderà come sensore senza modo.

Il pin 1 è un pin multifunzione, ci sono tre stati operativi:

1: JY01 nelle impostazioni di applicazione quando la corrente è accesa.
2: Questo pin è un pin di controllo abilitare sotto Hall modo,alta tensione di livello è normale di guida,basso livello di tensione è
prohibited-drive (senza uscita)
3: Questo pin è il pin di regolazione della coppia di avvio sotto modalità senza sensore, gamma di tensione:0.1V-2V.
Si prega di confermare lo stato di applicazione di JY01 prima della progettazione.

a) Impostazione della coppia di avvio:L'impostazione della coppia di avvio è importante per l'avvio senza senso del motore,
La coppia di avvio è correlata alle prestazioni del motore.
la coppia di avvio è piccola, il motore tremerà o si invertirà se la coppia di avvio è troppo alta.
La prima applicazione di depurazione in base al carico del motore deve essere effettuata come segue:
i. Collegare un potenziometro da 20 K a 0 V e 5 V, il pin centrale a JY01 IC I pin.
ii.Raggiungere il potenziometro a 0 V (torque di avvio 0) quando la corrente è accesa.
iii.Input del segnale di regolazione della velocità al pin VR da 0V a 5V e controllo dell'avvio del motore.
iv.Se il motore non può essere avviato o avviato in modo anormale,può aggiungere il valore del potenziometro a 0,1 V,
ripetizione del passaggio iii, se il motore non si accende ancora, aggiungere a 0,2 V/0,3 V/0,4 V il potenziometro e
Ripetere il passaggio 3 fino all'avvio del motore.
v.Se il motore fa marcia indietro quando si avvia,significa che la coppia di avvio è elevata,che dovrebbe ridurre la coppia di avvio
In caso contrario, una lunga inversione danneggerà il motore e il MOSFET.
b) Protezione da sovraccarico e impostazione della resistenza di campionamento corrente:JY01 ha un sovraccarico perfetto
Funzione di protezione, ha una funzione di protezione da sovraccarico e una funzione di protezione da corrente anormale
quando il valore di resistenza di campionamento corrente R è impostato correttamente.
0.1V, il monitoraggio del sovraccarico si avvierà, e passare allo stato di corrente costante, la corrente di azionamento non
In questo caso, la tensione VR è sempre più alta o più bassa e il carico sempre più grande o
In questo stato, JY01 continuerà a fornire una potenza di azionamento costante al motore.
La protezione viene attivata in 4,5 μs.
Metodo di selezione del valore R
Formula del valore R I = 0,1/R
I:valore della corrente costante (unità:Amp)
0.1: JY01 è la tensione del pin
R:resistenza limite di corrente (unità: Ohm)
Ad esempio:corrente di lavoro:3A, imposta la costante di sicurezza a 5A, quando la corrente
5A o superiore,il programma manterrà la corrente a 5A.
I=0.1/R, R=0.1/5=0.02 Ohm, quindi protezione da sovraccarico e resistenza di potenza di campionamento di corrente
Dovrebbe essere 20 mOhm.
c) Protezione contro il blocco: la protezione contro il blocco si attiva e interrompe l'uscita se il motore non
Avvio normale in 3 secondi, ridurre la tensione VR a 0 per interrompere la protezione, aumentare la tensione VR
per riavviare il motore.
